美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【燃煤氣快速緊急切斷安全電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

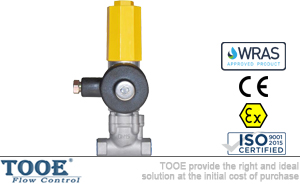

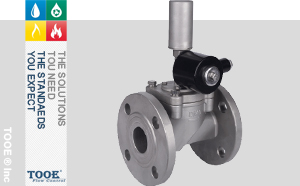

燃煤氣快速緊急切斷安全電磁閥概述
ZCK,ZCR緊急切斷閥電磁閥當發現事故隱患時快速切斷，及時制止惡性事故的發生。帶手動復位緊急切斷閥關閉后在通電或斷電都不會自動開啟，需手動拉開，保持打開狀態，節能、安全；不銹鋼閥芯，在長時間不動作情況下，通電啟動閥門，關閉反應迅速；零泄漏。
 |
 |
 |
燃氣緊急切斷閥具有良好的技術性能，低負荷損失和優良的可靠性，適用于燃氣、天然氣及石油液化氣、煤氣等可燃氣體，不銹鋼燃氣緊急切斷閥廣泛應用于供氣管網系統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。

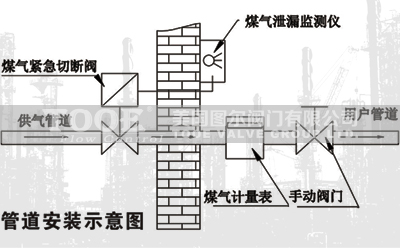

1. 與可燃氣體泄漏監測儀器聯接，當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣閥門，切斷燃氣的供給，及時制止惡性事故的發生。
2. 與高層建筑的中央消防報警系統連接，當大廈收到火警時，自動切斷大廈內的燃氣供應，防止液化氣爆炸的發生。
3. 與熱力設備的溫度(壓力)安全控制器連接，當設備內檢測點的溫度(壓力)超過設定的數值時，自動迅速關閉供氣閥門，停止燃氣的供給。
4. 在城市或工廠的燃氣供應管網內設置ZCK,ZCR燃氣緊急切斷閥，可在中央控制室內集中控制，遠程遙控緊急關閉事故現場的管線供氣。
燃煤氣快速緊急切斷安全電磁閥參數
| 公稱通徑：DN15mm-DN600mm | 工作原理：直動活塞型；先導活塞型 | |
| 工作壓力：0-0.1Mpa；0-1.0Mpa；0.02-1.6Mpa；0.03-2.5Mpa | 適用介質：天然氣；煤氣；沼氣；甲烷；液化石油氣等可燃性氣體 | |
| 閥體材質：鑄鋼WCB；不銹鋼304/316/316L；鋁合金 | 介質溫度：-20℃~100℃ | |
| 密封材料：丁腈橡膠NBR；氟橡膠FKM | 電源電壓：AC220V；DC24V | |
| 防護等級：IP65；IP67 | 允許持續通電時間：≤30s | |
| 防爆等級：Ex dⅡ CT5 Gb | 切斷時間：≤1s(DN15-DN100)；≤3s(DN125-DN600) | |
| 控制方式：手動閥開，通電閥關，手動閥關(常閉型)；手動閥開，報警信號關，手動閥關，斷電閥關(常開型) | ||
| (選裝)信號反饋：當閥打開時，信號公共線和開信號線接通；當閥關閉時，信號公共線和關信號線接通。 | ||
| (選裝)手動功能：閥需要關閉時，旋下手動防護罩，用力按手動柄，閥關閉；閥需要打開時，旋下手動防護罩，用力拉手動柄，閥打開。 | ||
燃煤氣快速緊急切斷安全電磁閥原理
 |
 |
常開型：電磁閥在日常工作中處于常開狀態，電磁線圈處于斷電狀態，不消耗電能。當控制系統探測到事故可能發生時，系統發出電信號指令，電磁線圈只需瞬時得電即可觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。當事故處理完畢，如需再接通氣源時，需人工重新開啟閥門，把手柄拉至固定位置后松開，才會恢復供氣。
常閉型：電磁閥在日常工作中一直開啟時，電磁線圈需一直處于通電狀態。當控制系統探測到事故可能發生時，系統發出電信號指令，電磁線圈只需瞬時失電即可觸發閥門快速關閉，并進入自鎖狀態。此時即使通上電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。當事故處理完畢，如需再接通氣源時，需人工重新開啟閥門，電磁閥線圈先得電，然后把手柄拉至固定位置后松開，才會恢復供氣。

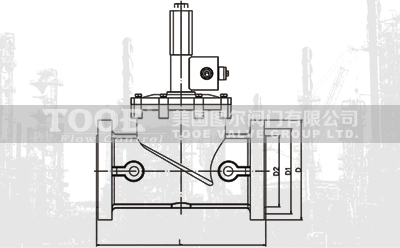

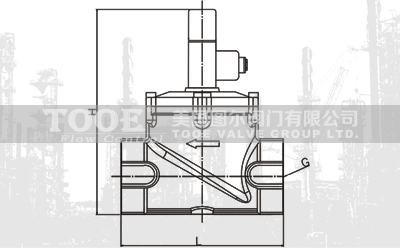

燃煤氣快速緊急切斷安全電磁閥尺寸
 |
 |
|
ZCK鋁合金常閉標準型燃氣緊急切斷安全電磁閥
|
|||||
|
公稱通徑mm
|
接管螺紋G
|
螺紋L
|
螺紋H
|
法蘭L
|
法蘭H
|
|
25
|
G1"
|
100
|
235
|
150
|
265
|
|
32
|
G1-1/4"
|
150
|
265
|
215
|
305
|
|
40
|
G1-1/2"
|
150
|
265
|
215
|
305
|
|
50
|
G2"
|
155
|
285
|
220
|
325
|
|
65
|
-
|
-
|
-
|
280
|
400
|
|
80
|
-
|
-
|
-
|
300
|
410
|
|
100
|
-
|
-
|
-
|
355
|
460
|
|
125
|
-
|
-
|
-
|
460
|
600
|
|
150
|
-
|
-
|
-
|
480
|
650
|
|
200
|
-
|
-
|
-
|
550
|
850
|
以上為鋁合金常閉標準型結構尺寸信息，如需其他材料型式的參數，請聯系我們。出口端壓力大于進口端壓力，介質會反向導通。可安裝止回閥或訂制自帶止回功能的閥門。閥口打開，介質流通。

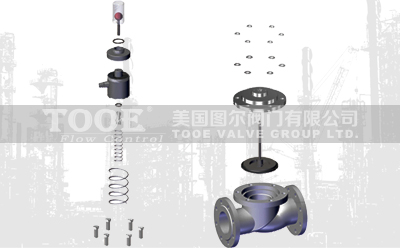

電磁閥的結構原理
- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。
