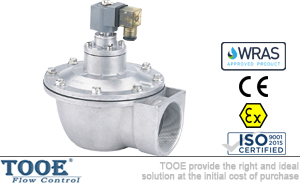

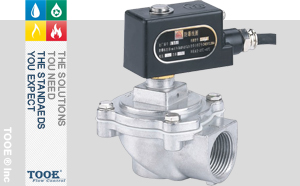

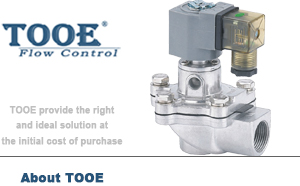

直角式脈沖電磁閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 電磁閥 > 脈沖電磁閥

產品信息
產品型號：DMF-Z	產品壓力：0.3Mpa-0.8Mpa
產品口徑：15-102S	產品材質：ADC12鋁合金

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

直角式脈沖電磁閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【直角式脈沖電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

直角式脈沖電磁閥概述

DMF-Z型電磁脈沖閥為直角式閥，其進出口之間夾角為90°，適用于氣包與噴吹管之間的安裝連接，氣流暢通，能提供符合要求的清灰氣脈沖。

電磁脈沖閥(亦稱隔膜閥)是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關"。閥門受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排(室)噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。防爆電磁脈沖閥通常用于爆炸性氣體環境，可燃性粉塵環境。防爆標志為Exmb Ⅱ T4 Gb/DIP A21 TA,T4。

直角式脈沖電磁閥參數

公稱通徑：15,20,25,35,40S,50S,62S,76S,90S,102S		電源電壓：AC220V；AC110V；AC24V；DC24V；DC12V
設計壓力：0.3Mpa-0.8Mpa		防護等級：IP65
工作壓力：0.3Mpa-0.6Mpa		閥體材質：ADC12鋁合金
工作介質：清潔空氣		膜片材質：丁腈橡膠或氟橡膠
環境溫度：-25℃~60℃		彈簧材質：321不銹鋼
相對濕度：≤85%		先導組件：430FR不銹鋼等材料

直角式脈沖電磁閥原理

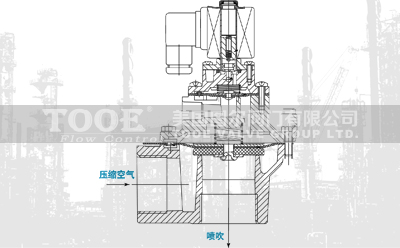

膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于"關閉"狀態。脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于"開啟"狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于"關閉"狀態。

直角式脈沖電磁閥尺寸

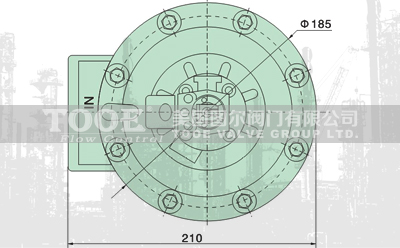

直角式電磁脈沖閥DMF-Z有：15，20，25，35，40S，50S，62S，76S，90S，102S，以上結構為62S尺寸圖，如需其他尺寸參數，請聯系我們。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口直角式脈沖電磁閥"產品。
