兩位兩通燃氣煤氣電磁閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 電磁閥 > 燃煤氣電磁閥

產品信息
產品型號：ZCM	產品壓力：0bar~10bar
產品口徑：DN8-DN100(3/8"-4")	產品材質：黃銅;鑄鐵;不銹鋼304/316

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ]

兩位兩通燃氣煤氣電磁閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【兩位兩通燃氣煤氣電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

兩位兩通燃氣煤氣電磁閥概述

ZCM二位二通零壓差煤氣電磁閥是燃氣管道的安全緊急切斷裝置。對煤氣、天然氣等燃燒介質在管路中的自動控制，也可以對低壓系統中的其它流體進行控制。閥門采用高性能密封件，達到無泄漏。一次性和二次性開闊相聯系的開闊結構，無壓力的開啟，流量大。

兩位兩通燃氣煤氣電磁閥參數

公稱通徑：DN8mm-DN100mm(3/8"-4")		閥體材質：黃銅；鑄鐵；不銹鋼304/316
工作壓力：0Mpa-10bar		密封材質：NBR丁腈橡膠；VITON氟橡膠
工作介質：煤氣；瓦斯；低壓氣體；液體		線圈材質：塑封線圈；鐵殼線圈
介質溫度：-10℃~80℃		防護等級：塑封IP65；鐵殼IP54
連接形式：G螺紋；NPT螺紋；法蘭連接		防爆標志：Exm Ⅰ/ⅡT4
工作型式：分步直動式(常開型、常閉型)；直拉膜片式結構		工作電壓：AC220V-240V；AC110V 50/60Hz；DC24V/12V

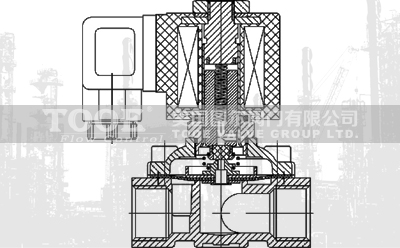

兩位兩通燃氣煤氣電磁閥原理

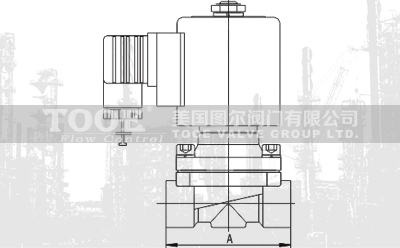

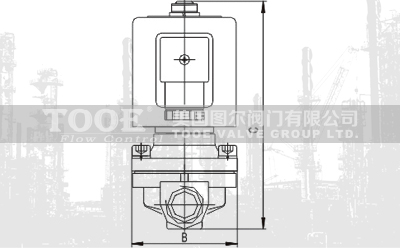

兩位兩通燃氣煤氣電磁閥尺寸

產品型號	流量通徑	接口螺紋	Cv值	A	B	C
ZCM-10N	16	G3/8"	2.1	68	56	117
ZCM-15N	16	G1/2"	4.5	68	56	117
ZCM-20N	20	G3/4"	7.5	73	56	123
ZCM-25N	25	G1"	12	100	74	135
ZCM-32N	32	G1-1/4"	22	110	85	154
ZCM-40N	40	G1-1/2"	30	120	90	162
ZCM-50N	50	G2"	48	185	112	185

電磁閥的結構原理

- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。
