| 產品信息 | |
| 產品型號：ZCM;ZQDF;ZBSF | 產品壓力：PN1.0Mpa-1.6Mpa |
| 產品口徑：DN15-DN500 | 產品材質：鑄鋼;不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【活塞式防爆燃氣煤氣電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

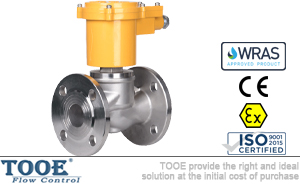

活塞式防爆燃氣煤氣電磁閥概述
ZCM;ZQDF;ZBSF燃氣煤氣電磁閥是燃氣管道的安全緊急切斷裝置，可與燃氣泄漏報警系統聯接。當工作現場出現燃氣或易燃易爆氣體泄露時，該緊急切斷閥線圈瞬時通電，即可在1秒內快速切斷氣源，當發現檢測到隱患時閥門快速切斷，及時制止事故發生。
 |
 |
 |
活塞式防爆燃氣煤氣電磁閥參數
| 公稱通徑：DN15mm-DN500mm | 工作原理：直動活塞型；先導活塞型 | |
| 工稱壓力：PN 0-1.6Mpa | 安裝方式：水平安裝，線圈垂直向上 | |
| 介質溫度：-20℃~80℃ | 電源電壓：AC220V；DC24V | |
| 環境溫度：-10℃~50℃ | 額定功率：AC100VA；DC80W | |
| 防護等級：IP65 | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L | |
| 適用介質：天然氣；煤氣；液化石油氣；沼氣 | 密封材料：丁腈橡膠NBR；氟橡膠FKM | |
| 電氣連接：防爆型標配G1/2外螺紋，IP65電源線不可更換，預留引線長1米 | ||

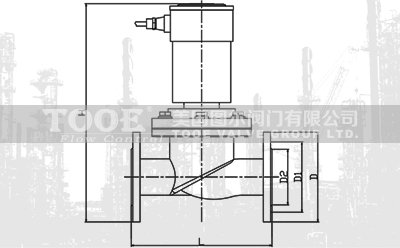

活塞式防爆燃氣煤氣電磁閥尺寸
 |
 |
|
通徑DN
|
接管螺紋
|
螺紋尺寸
|
法蘭尺寸
|
||
|
mm
|
G
|
L
|
H
|
L
|
H
|
|
15
|
1/2"
|
100
|
210
|
130
|
240
|
|
20
|
3/4"
|
100
|
230
|
150
|
270
|
|
25
|
1"
|
100
|
230
|
160
|
285
|
|
32
|
1-1/4"
|
130
|
270
|
180
|
320
|
|
40
|
1-1/2"
|
130
|
285
|
200
|
335
|
|
50
|
2"
|
150
|
300
|
230
|
350
|
|
65
|
|
|
|
290
|
480
|
|
80
|
|
|
|
310
|
500
|
|
100
|
|
|
|
350
|
520
|
|
125
|
|
|
|
400
|
580
|
|
150
|
|
|
|
480
|
640
|
|
200
|
|
|
|
600
|
700
|
|
250
|
|
|
|
650
|
820
|
|
300
|
|
|
|
750
|
920
|
|
350
|
|
|
|
850
|
1080
|
|
400
|
|
|
|
950
|
1200
|
|
500
|
|
|
|
1150
|
1650
|
電磁閥的結構原理
- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。
