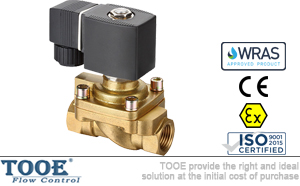

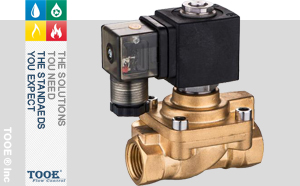

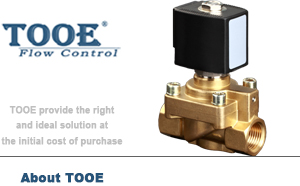

膜片式兩位兩通水氣電磁閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 電磁閥 > 水氣電磁閥

產品信息
產品型號：ZCY	產品壓力：PN 10bar
產品口徑：DN10-DN50	產品材質：黃銅;不銹鋼304

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 上一個產品 ]

膜片式兩位兩通水氣電磁閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【膜片式兩位兩通水氣電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

膜片式兩位兩通水氣電磁閥概述

ZCY水氣液用膜片電磁閥適用于以水或空氣為工作介質，可自動化控制或遠程控制水、油、液體、空氣等工作介質管路的通斷。由于閥門采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。

膜片式兩位兩通水氣電磁閥參數

公稱通徑：DN15；DN20；DN25；DN32；DN40；DN50		閥體構造：膜片式電磁閥
公稱壓力：PN 10bar		閥體材質：黃銅；不銹鋼304
適用介質：水；油；氣		密封材質：丁腈橡膠NBR；氟橡膠FKM
介質溫度：-20℃~80℃		電源電壓：AC220V；DC24V
環境溫度：-20℃~60℃		額定功率：AC24VA DC18W
安裝方式：水平安裝，線圈垂直向上		防護等級：塑封型IP65；澆封防爆型IP65
功能：通電閥開，斷電閥關(常閉)；通電閥關，斷電閥開(常開)		備注信息：防爆型防爆等級為Ex dⅡ BT4 Gb；Ex dⅡ CT5 Gb
電氣連接：標準型DIN43650A標準接線盒(M18×1.5)；防爆型標配M14×1.5內螺紋；IP54可自行更換電源線，IP65不可更換

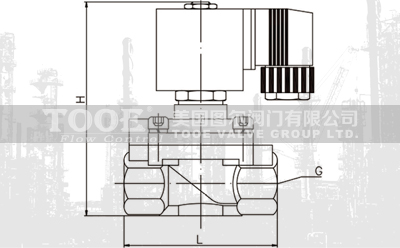

膜片式兩位兩通水氣電磁閥尺寸

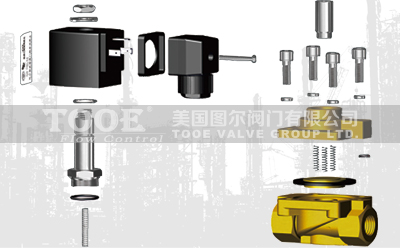

電磁閥的結構原理

- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口膜片式兩位兩通水氣電磁閥"產品。
