美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼超高壓電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
不銹鋼超高壓電磁閥概述
ZCG不銹鋼超高壓電磁閥(常閉型)，斷電關閉，通電打開；閥門經特殊設計，為系列化生產，體積小，易安裝，使用范圍廣。
 |
 |
 |
不銹鋼超高壓電磁閥參數
| 公稱通徑：DN1-DN50 | 工作原理：先導活塞式；先導膜片式 | |
| 公稱壓力：PN 1.0Mpa-50Mpa | 閥體材質：不銹鋼304/316/316L | |
| 適用介質：水；油；氣；蒸汽等 | 密封材質：丁腈橡膠NBR；氟橡膠FKM；聚四氟乙烯PTFE | |
| 介質溫度：-20℃~250℃ | 電源電壓：AC220V/230V；50/60HZ DC24V | |
| 環境溫度：-20℃~60℃ | 額定功率：AC24VA DC24W；AC40VA DC40W | |
| 安裝方式：水平安裝，線圈垂直向上 | 防護等級：鐵殼型IP54；防爆型IP65 | |
| 功能：通電閥開，斷電閥關(常閉)；通電閥關，斷電閥開(常開) | 備注信息：防爆型防爆等級為Ex dⅡ BT4 Gb；Ex dⅡ CT5 Gb | |
| 電氣連接：標準型DIN43650A標準接線盒(M18×1.5)；隔爆型標配G1/2"內螺紋；IP54可自行更換電源線，IP65不可更換 | ||

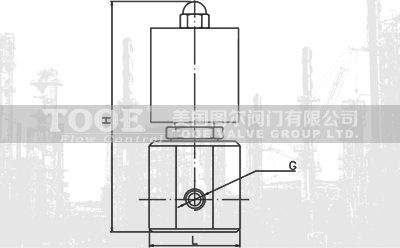

不銹鋼超高壓電磁閥尺寸
 |
 |
|
規格型號
|
通徑DN
|
接管螺紋G
|
L
|
H
|
|
ZCG01
|
01
|
G1/8"-1/4"
|
44
|
123
|
|
ZCG03
|
03
|
G1/8"-1/4"
|
44
|
123
|
|
ZCG05
|
05
|
G1/8"-1/4"
|
53
|
150
|
|
ZCG06
|
06
|
G1/8"-1/4"
|
53
|
150
|
|
ZCG08
|
08
|
G3/8"
|
53
|
150
|
|
ZCG10
|
10
|
G3/8"
|
53
|
150
|
|
ZCG15
|
15
|
G1/2"
|
70
|
140
|
|
ZCG20
|
20
|
G3/4"
|
85
|
155
|
|
ZCG25
|
25
|
G1"
|
95
|
160
|
|
ZCG32
|
32
|
G1"-1/4"
|
115
|
170
|
|
ZCG40
|
40
|
G1"-1/2"
|
130
|
185
|
|
ZCG50
|
50
|
G2"
|
145
|
200
|

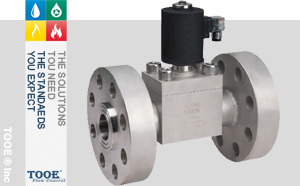

此系列法蘭連接均為根據用戶實際情況，在超高壓閥體基礎上焊接法蘭，購買前請向銷售咨詢。

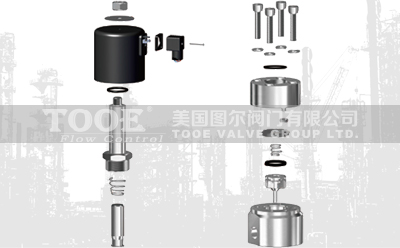

電磁閥的結構原理
- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。
