直通式脈沖電磁閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【直通式脈沖電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

直通式脈沖電磁閥概述

DMF-T型電磁脈沖閥為直通閥，其進氣口之間夾角為180°，(進出口中心線為同一直線)，其進口與儲氣筒連接，出口與噴吹管連接。氣流暢通，能提供符合要求的清灰氣脈沖。

電磁脈沖閥(亦稱隔膜閥)是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關"。閥門受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排(室)噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。防爆電磁脈沖閥通常用于爆炸性氣體環境，可燃性粉塵環境。防爆標志為Exmb Ⅱ T4 Gb/DIP A21 TA,T4。

直通式脈沖電磁閥參數

公稱通徑：20；25S；40S；50S；62S；76S		電源電壓：AC220V；AC110V；DC24V
設計壓力：0.3Mpa-0.8Mpa		防護等級：IP65
工作壓力：0.3Mpa-0.6Mpa		閥體材質：ADC12鋁合金
工作介質：清潔空氣		膜片材質：丁腈橡膠或氟橡膠
環境溫度：-25℃~60℃		彈簧材質：321不銹鋼
相對濕度：≤85%		先導組件：430FR不銹鋼等材料

直通式脈沖電磁閥原理

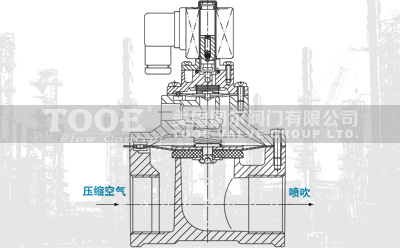

膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于"關閉"狀態。脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于"開啟"狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于"關閉"狀態。

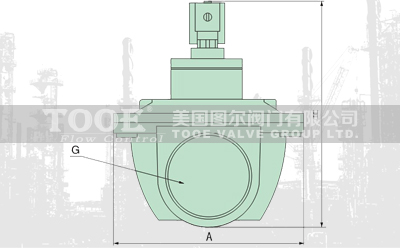

直通式脈沖電磁閥尺寸

直通式電磁脈沖閥DMF-T
公稱通徑	G	L	A	H
25	G1"	100	75	110
40S	G1-1/2"	135	135	165
50S	G2"	196	196	228
62S	G2-1/2"	196	196	228
76S	G3"	196	196	228
