復合式清水排氣閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【復合式清水排氣閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
復合式清水排氣閥概述

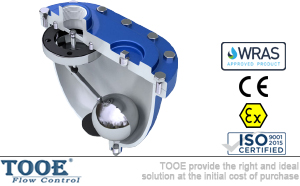

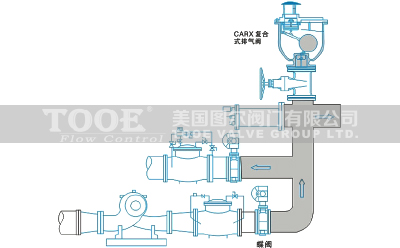

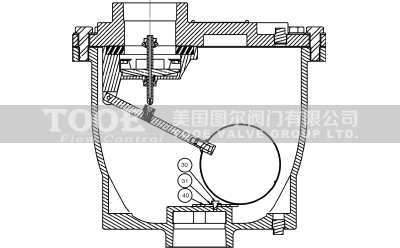

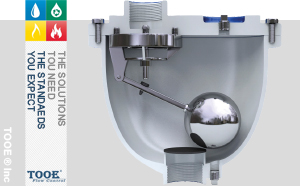

CARX復合式排氣閥閥內件包括不銹鋼浮球、杠桿及閥瓣。排氣閥安裝在水泵出口處或送配水管線中,用來排除集積在管中的空氣,以提高管線及水泵的使用效率,當管內一旦產生負壓時,排氣閥門迅速吸入外界空氣,以防止管線因負壓而損壞。排氣閥的排氣口與入口的大小一致。
![]() |
![]() |
![]() |
復合式清水排氣閥參數
| 公稱通徑:DN50-DN500 |
![]() |
| 公稱壓力:1.0Mpa-2.5Mpa | |
| 使用溫度:-10℃~90℃ | |
| 適用介質:清水、水和乙二醇混合液 | |
| 閥體材質:銅/球墨鑄鐵/鑄鋼/不銹鋼 | |
| 浮球材質:不銹鋼 | |
| 支架材質:不銹鋼 | |
| 密封材質:丁腈橡膠NBR | |
| 連接方式:法蘭連接 |
復合式清水排氣閥原理

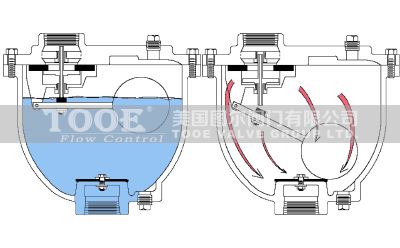

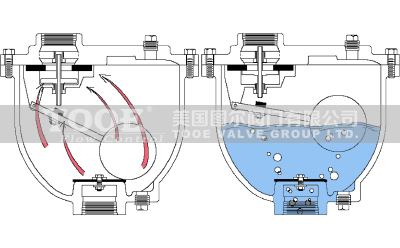

當管內開始注水時,閥瓣處于開啟位置,進行大量排氣,當空氣排完時,閥內充滿水,浮球上升帶動閥瓣關閉,停止排氣。當管內水正常輸送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣由小孔排出。當水泵停止時,管內水流或遇管內產生負壓,此時塞頭迅速開啟,吸入空氣,確保管線安全。
![]() |
![]() |

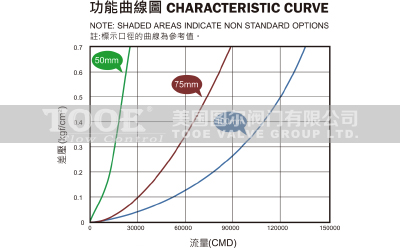

復合式清水排氣閥特性
![]() |
|
![]() |
||||||||
|
DN
|
25
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
m3/h
|
4-8
|
10-20
|
25-50
|
40-80
|
61-122
|
83-166
|
100-200
|
170-340
|
240-480
|
330-660
|

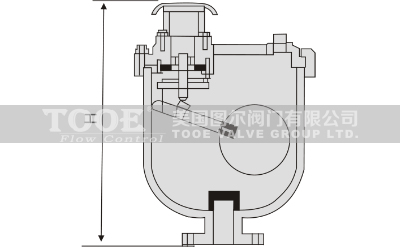

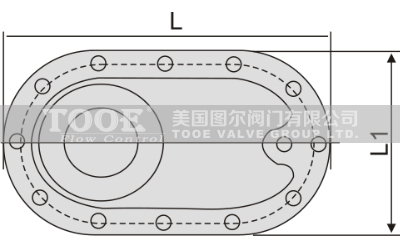

復合式清水排氣閥尺寸
![]() |
![]() |
|
DN
|
25
|
32
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
280
|
280
|
360
|
360
|
400
|
465
|
537
|
537
|
494
|
618
|
618
|
618
|
|
L1
|
176
|
176
|
208
|
208
|
244
|
275
|
330
|
332
|
-
|
-
|
-
|
-
|
|
H
|
330
|
330
|
475
|
475
|
552
|
623
|
686
|
686
|
605
|
774
|
774
|
774
|
聲明及條款:美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡,是一家集設計研發及生產于一體的跨國性閥門企業。在中國,TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構,全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工,本網站所刊載的所有圖文信息僅供參考,實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口復合式清水排氣閥"產品。
