復合式高速動力空氣閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【復合式高速動力空氣閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

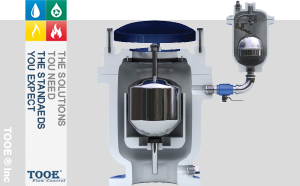

復合式高速動力空氣閥概述

FGP4X復合式高速動力空氣閥適于裝設在水泵出水口處或送配水管線中，用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率，且于管內一旦有負壓產生時，本系列閥門可迅速吸入外界空氣，避免管線因負壓而造成破管現象的發生。其中防水錘型排氣閥在原型基礎上設置了緩閉裝置，更適用于長距離輸水、管線走向起伏較大、易產生斷流彌合及水柱分離的工況。

復合式高速動力空氣閥參數

公稱通徑：DN15-DN500		閥體材質：鑄鋼/不銹鋼/球墨鑄鐵
公稱壓力：1.0Mpa-6.4Mpa		浮球材質：不銹鋼/聚丙烯PP
適用溫度：-20℃~90℃		護筒材質：不銹鋼
適用介質：水、水和乙二醇混合液		活塞材質：不銹鋼
水關閉壓力：≤0.02Mpa		密封材質：EPDM三元乙丙
空氣關閉壓力：≥0.1Mpa		設計標準：CJ/T 217-2013
(選配)緩沖塞閥開啟壓力：≥0.1Mpa		閥體噴涂采用環氧樹脂烤漆
連接方式：法蘭/螺紋絲扣		符合飲用水標準-WRAS認證

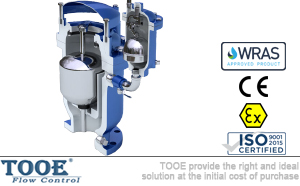

復合式高速動力空氣閥原理

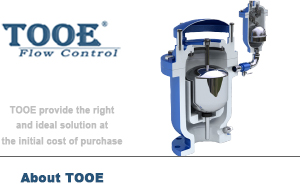

- 當輸水管內開始注水時，活塞或浮球停留在開啟位置，進行大量排氣。當空氣排完時，閥內積水，浮球被浮起，活塞或浮球至關閉位置，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時少量空氣由微量排氣孔排出(整體式)，或由自動排氣閥排氣孔排出(分體式)。當水泵停止，管內水流空時或遇管內產生負壓時，活塞迅速開啟，吸入空氣，確保管線安全。

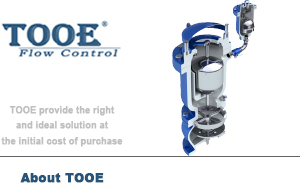

- 防水錘型排氣閥由于設置了緩閉裝置(緩閉裝置由節流環和彈簧組成)，當輸水管線充水，排氣閥進行大量排氣，當排氣量達到一定值時(排氣閥壓差達到0.1Kg/cm2及以上時(由彈簧設定值))，節流環動作，直至關閉位置，大量氣體從節流環孔流出，減緩排氣速度，以達到防止和減少關閉水錘。大量吸氣時節流環復位不節流，排氣閥吸入大量氣體，確保管線安全。

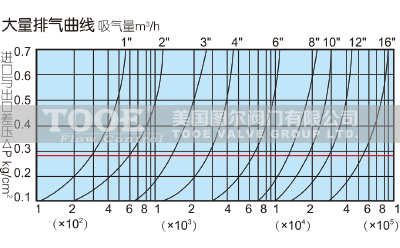

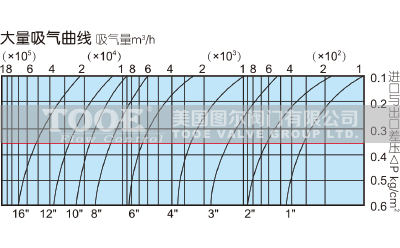

復合式高速動力空氣閥排氣量

DN	25	50	80	100	150	200	250	300	400
Q(m3/h)	0-350	220-740	650-1600	1300-3100	3000-7500	7300-15000	11000-21000	14000-31000	27000-59000

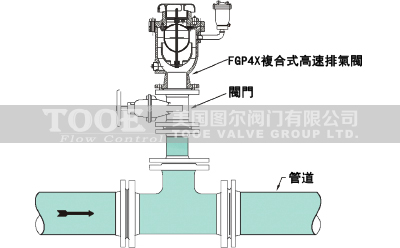

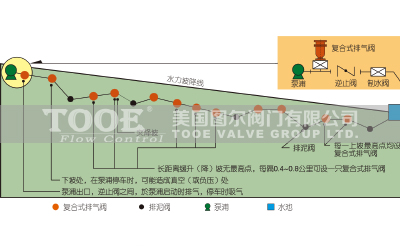

復合式高速動力空氣閥安裝

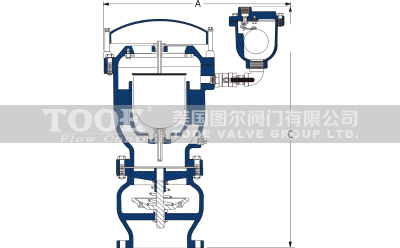

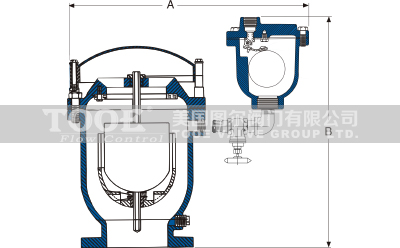

復合式高速動力空氣閥尺寸

DN	25	50	80	100	150	200	250	300	350	400
A	-	-	-	425	505	581	880	905	-	991
B	320	320	375	395	500	600	680	780	860	940
C	388	577	673	769	914	944	910	1094	-	1231

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口復合式高速動力空氣閥"產品。
