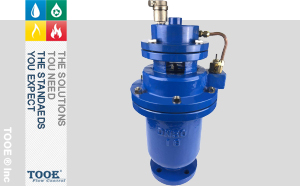

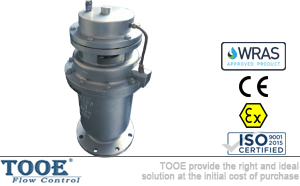

活塞式全壓高速排氣閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【活塞式全壓高速排氣閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

活塞式全壓高速排氣閥概述

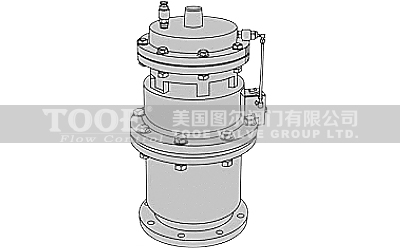

全壓高速排氣閥由下閥體，中閥體，浮筒，浮筒桿，閥芯，蓋板，活塞桿，膜片及閥蓋等組成的全壓高速排氣閥，其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降(閥門里充滿氣體)時，閥芯上升，打開小閥口，并關閉小排氣帽上的排氣口，使氣體通過導管進入液壓罐內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，同時打開排氣帽上的排氣口，使液壓罐通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。當水泵停止，管內水流空時或遇到管內產生負壓時，吸入空氣，確保管線安全。

活塞式全壓高速排氣閥參數

公稱通徑：DN25-DN400		公稱壓力：1.0Mpa-2.5Mpa
使用溫度：-10℃~90℃		適用介質：水、油
閥體材質：鑄鋼/不銹鋼		連接方式：法蘭連接

活塞式全壓高速排氣閥特性

全壓高速排氣閥是目前較先進的氣缸式排氣閥，在結構性能上超越了普通高速(雙口)排氣閥和復合式排氣閥，對于管道中的氣體，無論是多段水柱，氣柱相間，有壓無壓均可連續高速排出管道，浮球不頂在排氣口上，不存在卡壞問題，少量氣體可通過微孔排出，管道出現負壓時可注氣，防氣染并緩沖水錘升壓，解除新建管路試車之險，排氣之難，減少城市管網爆管事故，減阻節能，減少壓力震蕩，提高整個供水系統安全可靠性。

活塞式全壓高速排氣閥尺寸

DN	50	65	80	100	150	200	250	300	400
H	620	620	620	620	740	780	820	850	910

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口活塞式全壓高速排氣閥"產品。
