復合式空氣閥產品簡介

復合式空氣閥是專用防水錘管道當中設計的一款產品，其主要由卷簾式空氣閥、快速空氣閥、復合式空氣閥外加緩沖塞閥組成，彌合型水錘空氣閥能夠通過快速排氣防止管道內水錘的產生，并且在負壓時吸入空氣。
組合式空氣閥是一款具有一個微量排氣口和一個快速排氣口，適用于各種灌溉系統應用。系統注水時，空氣閥排出管道中大量空氣；系統排空時，空氣閥吸入大量空氣防止真空負壓。閥門采用先進的復合氣體動力學設計，具有快速進排氣；可避免空氣積聚，防止形成負壓，低壓時具有良好的密封性能。 快速排氣口可以在系統注水時和系統排空時進行快速排氣和進氣，微量排氣口可以對系統有壓狀態下快速排氣口關閉而管道里產生的微量氣體可以通過微量排氣口進行排氣，避免發生水錘。

復合式空氣閥產品特點

1、產品適應能力強，在水力管道當中都能應用，并且免維護
2、閥門的密封性能好，采用優質的丁晴橡膠密封，不會產生泄漏狀況
3、閥門的閥體可以根據客戶的要求噴涂樹脂，使其符合飲用水系統標準
4、此產品制造符合《CJ/T217-2005市政建設》標準的要求，并且排氣量大
5、通過底部的緩沖塞閥有效的保證閥門不會水錘的沖擊，使其不管在什么樣的工況下都能夠快速排氣

復合式空氣閥產品作用

1、應用在項目當中能夠快速、大量的排除管道內的空氣，采用雙層設計能夠有效的防止沖擊，適應能力更強。
2、快速的吸氣：當管道內因為意外情況管道內產生負壓，能夠快速吸氣保護管道內平衡，不會存在負壓。
3、當管道內注滿水時，主空氣閥會封住，積氣通過微量空氣閥排出。微量空氣閥采用卷簾密封式結構，能快速的排氣快速密封，減少了被雜物堵塞的可能性，同時具有自凈功能。

復合式空氣閥作用原理

防止斷流彌合水錘空氣閥，它涉及一種空氣閥。解決了現有的空氣閥進氣量不足，易產生斷流彌合水錘的問題。本排氣閥的浮球托板與閥體的內壁連接，浮球托板上開有過孔，浮球托桿插裝在過孔內，浮球托桿的上端固定安裝有浮球，浮球的安裝位置與閥口相對應，浮球用于控制閥口的開合，彈簧托板與閥體的內壁固定連接，彈簧導向桿的下端與彈簧托板固定連接，彈簧導向桿的上端固定安裝在第二閥蓋上，堵盤套裝在彈簧導向桿上，堵盤的安裝位置與第二閥口相對應，彈簧的上端與堵盤固定連接，彈簧的下端與彈簧托板固定連接，彈簧套裝在彈簧導向桿上，彈簧用于控制堵盤的上下運動，堵盤用于控制第二閥口的開合。尤其適用于長距離輸水管線中。

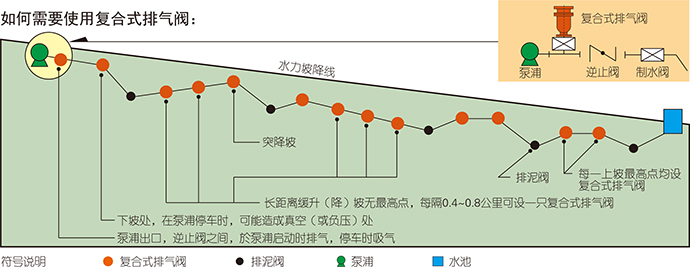

復合式空氣閥安裝位置

1、陡峭斜坡的至高點。
2、管道的水柱分離點。
3、長距離水平管線每隔400-800M安裝一只空氣閥。
4、為保證使用效果，空氣閥安裝時必須垂直管線向上安裝。
5、在空氣閥下面加裝緩沖塞閥。在管線注滿水情況下，因管道壓力大，當水流到達管道開孔處，此時管道壓力聚集在空氣閥底端，在沒有安裝緩沖塞閥時，過大的水流壓力會對空氣閥里面的部件產生破壞，進而發生諸如空氣閥漏水、不排氣等現象。

復合式空氣閥選型計算

1、依據每一個管線高點計算需要的排氣閥。
2、了解管線中每一個明顯高點兩邊的上坡及下坡斜率。
3、決定坡度入口及出口端之較大流量(M/sec)，確定保泵浦供水或重力送水之較大可能流量。
流量計算
泵浦供水：流量CMD=泵出水量CMS×86400
重力送水：流量CMD=0.06785(SD5)1/2 S=水力坡度(高差/長度) D=管線直徑
4、空氣閥安裝于高點處必須排出或再吸入的空氣量(CMD)，約等同高點處臨近管線的較大估算量(CMD)。
5、較后依據管線較大容許壓差及需要的排氣量并利用排氣閥功能曲線，決定較符合經濟效益的排氣閥口徑。
6、排氣閥須被分別安裝在每一個管線高點處，并在排氣閥下方裝設一個關斷閥。
7、決定較大的容許壓差必須估算管線內真空塌陷的風險，這個狀況通常發生在超過DN600以上的管線中。
計算薄管壁容許坍塌壓力
P=87900(T/D)3 P=容許坍塌壓力(kgf/cm2) T=管身厚度 D=管身外徑 已包含安全系數4
8、考慮空氣閥吸入時，選擇計算之較大容許壓差或低于0.35kgf/cm2之較小一個。并配合排放流量來選擇接近的排氣閥口徑，以避免管線因水柱分離造成真空塌陷。
9、管線充水的較大速度是在0.14kgf/cm2壓差時，選擇之排氣閥口徑要能在閥關閉前充分釋放空氣，以確保管線的較大輸水效益。
10、如果管線無明顯高點或這些不明顯高點分散在一長距離的斜坡上，建議除了依據上訴原則選擇排氣閥型式及口徑外，工程師可以考慮在每500米-1000米距離重復且平均的加裝同型排氣閥。
11、當管線正常輸水時，氣囊通常在高點及高點下游一段距離形成，為了排出這些累積空氣，可以在高點裝設復合式或急速式排氣閥，并在下游一點的地方裝設自動釋氣閥。
