| 產品信息 | |
| 產品型號：H74X/F/H/W;EG-4-4-H/W | 產品壓力：1.0Mpa-4.0Mpa |
| 產品口徑：DN15-DN1000 | 產品材質：碳鋼；不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【旋啟式單瓣對夾止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
旋啟式單瓣對夾止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。

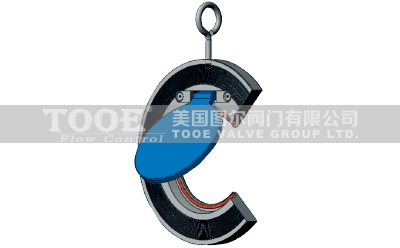

H74X/F/H/W對夾單瓣旋啟式止回閥是一種圓盤式止回閥，超薄對夾式止回閥適用于對有安裝空間有限制的場所。對夾旋啟式止回閥幾乎無需維護，閥座密封可以是彈性軟密封或金屬對金屬硬密封。旋啟式超薄對夾止回閥設有吊裝環，流阻小，緊湊設計，節省安裝空間，可水平或垂直向上安裝。
 |
 |
 |
旋啟式單瓣對夾止回閥參數
| 公稱通徑：DN15-DN1000(1/2"-40") | 閥體材質：碳鋼WCB、不銹鋼304/316/316L | |
| 公稱壓力：1.6Mpa-4.0Mpa(150LB-300LB) | 閥板材質：碳鋼WCB、不銹鋼304/316/316L | |
| 適用溫度：-20℃~425℃ | 設計制造：API594；API6D；JB/T8937 | |
| 適用介質：水；油品；蒸汽；空氣 | 檢驗試驗：API598；GB/T26480 | |
| 壓力溫度：ASME B16.34；DIN2401；GB/T12224 | 結構長度：API594；API6D；DIN3202；JB/T8937 |
旋啟式單瓣對夾止回閥特性
 |
 |
| - 結構長度短，其結構長度只有傳統法蘭止回閥的1/4-1/8 | - 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4-1/20 |
| - 水平管道或垂直管道均可使用，安裝方便 | - 閥瓣關閉快速，水錘壓力小；閥瓣行程短，關閉沖擊力小 |
| - 流道通暢，流體阻力小；動作靈敏，密封性能好 | - 整體結構、簡單緊湊、造型美觀；使用壽命長，可靠性高 |

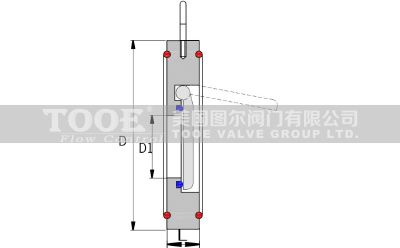

旋啟式單瓣對夾止回閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
|
|
L
|
1.0/1.6
|
15
|
15
|
16
|
16
|
17
|
19
|
26
|
29
|
38
|
38
|
48
|
48
|
58
|
68
|
70
|
75
|
75
|
|
2.5/4.0
|
19
|
19
|
19
|
19
|
19
|
29
|
29
|
38
|
51
|
45
|
55
|
60
|
70
|
78
|
80
|
95
|
95
|
|
|
D1
|
25
|
38
|
46
|
71.5
|
95
|
114
|
140
|
188
|
216
|
263
|
305
|
356
|
406
|
482
|
562
|
664
|
738
|
|
|
D
|
1.0
|
104
|
125
|
140
|
160
|
185
|
220
|
270
|
330
|
380
|
440
|
491
|
541
|
596
|
698
|
813
|
918
|
1018
|
|
1.6
|
104
|
125
|
140
|
160
|
185
|
220
|
270
|
331
|
386
|
446
|
495
|
558
|
620
|
732
|
804
|
912
|
1012
|
|
|
2.5
|
109
|
129
|
144
|
170
|
196
|
226
|
286
|
343
|
403
|
460
|
517
|
567
|
622
|
734
|
831
|
942
|
1040
|
|
|
4.0
|
109
|
129
|
144
|
170
|
196
|
226
|
293
|
355
|
420
|
477
|
549
|
574
|
626
|
745
|
|
|
|
|
|
KG
|
1.2
|
1.6
|
2.2
|
2.7
|
3.8
|
5.8
|
14
|
17.5
|
27
|
41.5
|
60
|
74
|
116
|
178
|
|
|
|
|
