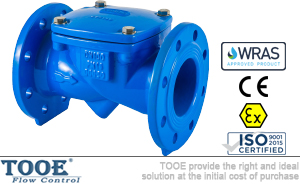

| 產品信息 | |
| 產品型號：H44X;SFCV;EG-3-4-X | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN40-DN600 | 產品材質：鑄鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【橡膠瓣止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
橡膠瓣止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。

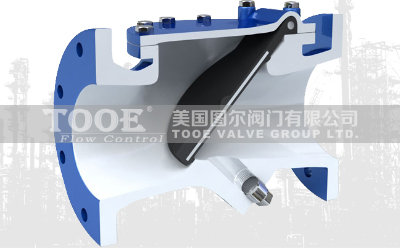

橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成。H44X(SFCV)系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。H44X(SFCV)系列橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
 |
 |
 |
橡膠瓣止回閥參數
| 公稱通徑：DN40-DN600 | 閥體材質：鑄鋼、不銹鋼、球墨鑄鐵 | |
| 公稱壓力：1.0Mpa-2.5Mpa | 閥板材質：鋼板+尼龍布+橡膠 | |
| 適用溫度：0℃~85℃ | 密封圈：三元乙丙EPDM | |
| 適用介質：水、油品 | 結構長度：GB/T 12221 | |
| 檢驗試驗：GB/T 13927；API 598 | 連接法蘭：GB/T 17241.6 |
橡膠瓣止回閥特性
 |
 |

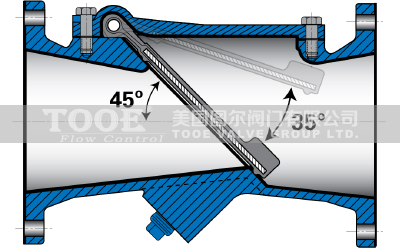

旋啟式橡膠擋板止回閥采用獨特、簡單的設計，只有一個活動部件。擋板不會從鉸鏈銷擺動；它只是彎曲打開。閥座呈45°角。擋板從打開到關閉移動35°角。旋啟式橡膠擋板止回閥無需定期維護�？蓽p少水錘破壞，不易堆積雜物。推薦用于水、污水、氣體、油和橡膠襯里的化學品。

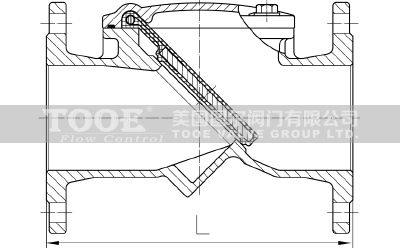

橡膠瓣止回閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
|
L
|
203
|
216
|
241
|
292
|
356
|
495
|
622
|
698
|
787
|
914
|
978
|
978
|
1295
|
1448
|
1550
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口橡膠瓣止回閥"產品。
