止回閥

【單向閥/止回閥/逆止閥】美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供各種型號的單向閥,止回閥,逆止閥標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

---

單向閥/止回閥/逆止閥概述Check Valve Overview

逆止閥在管線中之主要功能為確保流體之單一流向。逆止閥功能在于防止水逆流及降低水錘所造成的管線損壞。
止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。

單向閥/止回閥/逆止閥水頭損失曲線圖Check valves head loss curves

單向閥/止回閥/逆止閥型號編制Check Valve Figure Number System

種類Type	標準Standard	連接Connection	結構Style	密封Seal	材質Material

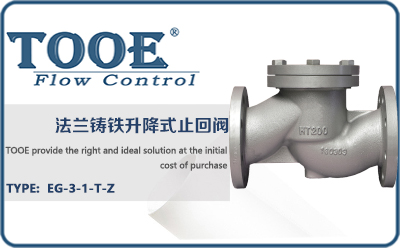

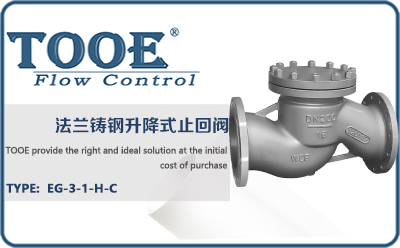

E-止回閥	G-GB	2-內螺紋	1-升降直通	T-銅合金	T-銅
	A-API	3-法蘭	2-升降立式	H-合金鋼	Z-鑄鐵

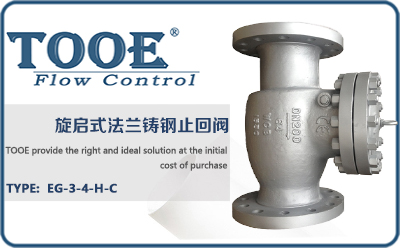

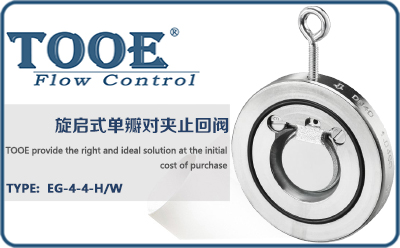

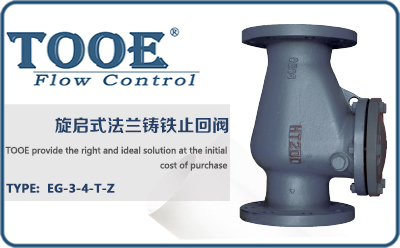

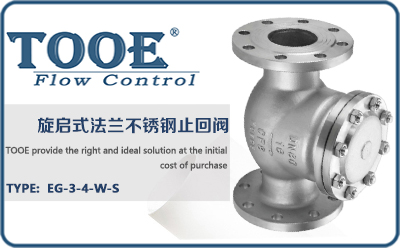

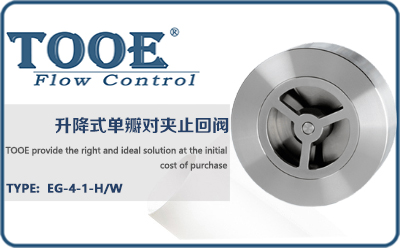

	D-DIN	4-對夾	4-旋啟單瓣	W-本體密封	C-鑄鋼
	J-JIS	5-焊接	5-旋啟多瓣	Y-硬質合金	S-不銹鋼

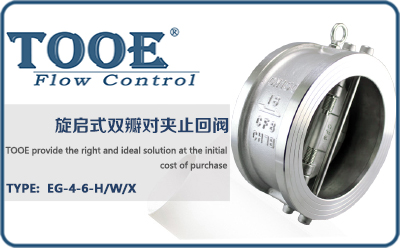

			6-旋啟雙瓣	X-橡膠密封	I-鉻鉬鋼
			7-緩閉蝶式	J-襯膠密封	Y-合金鋼
			8-緩開快閉	F-四氟密封	Q-球墨鑄鐵
			9-緩開緩閉

備注：污水閥型號前加"S"，低溫閥型號前加"D"，微阻閥型號前加"R"，多功能閥型號前加"M"

美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口止回閥"產品。
