| 產品信息 | |
| 產品型號：REA-3-4-H-Q | 產品壓力：PN16,PN25/Class125-150LB |
| 產品口徑：DN50-DN1000(2 | 產品材質：球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【水錘消除型旋啟式止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
水錘消除型旋啟式止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
TOOE水錘消除型旋啟式止回閥用于通過在逆流之前關閉來防止流體倒流，從而防止撞擊和水擊。TOOE防水錘止回閥應用于各種水系統管道上，包括污水處理、配水、工業用水和廢水處理等。防水錘光軸重塊止回閥可配置：外帶彈簧或外帶重塊(不帶緩閉油缸或氣缸)，也可以外帶油缸/氣缸。
 |
 |
 |
水錘消除型旋啟式止回閥參數
| 公稱通徑：DN50-DN1000(2"-40") | 閥體材質：A536 65-45-12；QT450-10 | |
| 公稱壓力：PN16,PN25/Class125-150LB | 閥蓋材質：A536 65-45-12；QT450-10 | |
| 適用溫度：-20℃~+120℃ | 閥軸材質：ASTM A276 304；0Cr18Ni9 | |
| 法蘭標準：ANSI B16.1；ANSI B16.42；EN1092-2；GB/T 17241.6 | 閥座材質：ASTM A276304；ASTM B62；0Cr18Ni9；ZCuSn10Zn2 |
水錘消除型旋啟式止回閥特性
 |
 |

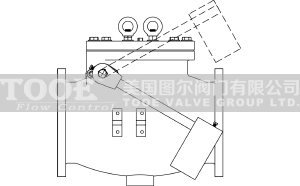

水錘消除型旋啟式微阻緩閉止回閥由閥體、閥蓋和連接到轉軸的閥瓣組成。閥瓣離開閥座擺動以允許介質向前流動，并在上游流動停止時返回閥座，以防止介質的回流。根據不同的工況需要，止回閥可選擇配備外掛裝置，以幫助關閉閥門，消除破壞性水錘。

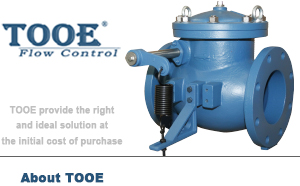

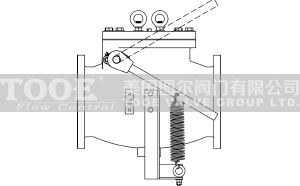

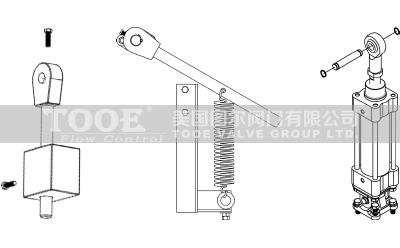

- 帶彈簧：外帶彈簧，彈簧通過杠桿臂向上伸展，在管路中能迅速關閉，消除破壞性水錘。
- 帶重塊：外帶重塊，重塊會根據閥瓣在杠桿上的位置加快或減慢閥瓣的關閉速度，消除破壞性水錘。
- 帶彈簧重塊：外帶彈簧，除了閥瓣的重量外，在延長彈簧中存儲的能量使閥瓣迅速關閉，消除破壞性水錘。

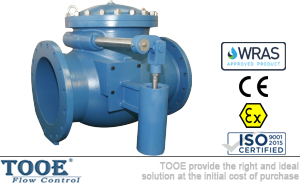

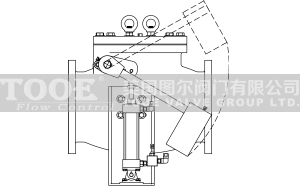

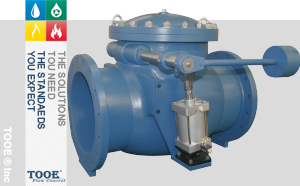

- 帶氣缸重塊：外帶氣缸，可以通過氣缸來減緩關閉速度，開始閥板迅速關閉但還有30%未關閉時，緩閉氣缸開始工作，使閥板開始慢慢關閉，這樣可防止管道中的介質迅速積聚壓力，壓破管路系統。
 |
 |
 |
水錘消除型旋啟式止回閥流阻
 |

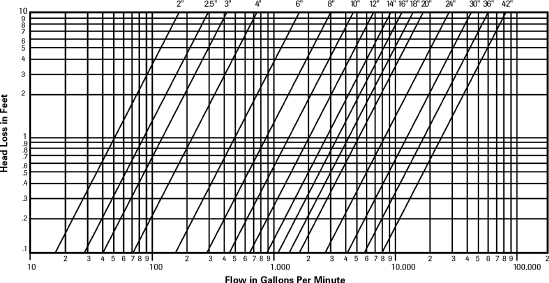

旋啟式止回閥的流量損失特性： TOOE水錘消除型旋啟式微阻緩閉 止回閥提供的有效流道的面積等 于或大于公稱閥門通徑的面積。 因此，TOOE REA-3-4-H-Q旋啟式 止回閥比其他止回閥具有更低的 流阻損失。 |

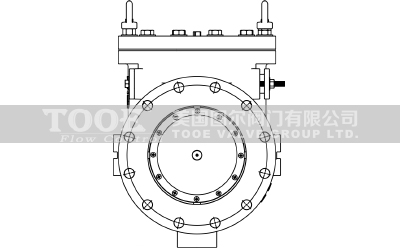

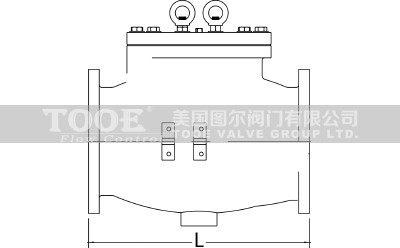

進口水錘消除型旋啟式止回閥尺寸
 |
 |
|
NPS
|
2.5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
28
|
30
|
40
|
|
DN
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
750
|
1000
|
|
L
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
787
|
914
|
1016
|
1016
|
1295
|
1448
|
1524
|
2250
|
|
Kv
|
-
|
10
|
22
|
-
|
51
|
100
|
136
|
207
|
278
|
349
|
457
|
564
|
786
|
-
|
1285
|
-
|
|
Cv
|
-
|
12
|
26
|
-
|
59
|
117
|
158
|
242
|
325
|
408
|
533
|
658
|
917
|
-
|
1500
|
-
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口水錘消除型旋啟式止回閥"產品。
