| 產品信息 | |
| 產品型號：ALX43W/H;ALX47W/H | 產品壓力：150LB-1500LB |
| 產品口徑：1/2"-20"(DN15-DN500) | 產品材質：碳鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【提升式硬密封旋塞閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
提升式硬密封旋塞閥概述
美標提升式旋塞閥適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加閥門密封性能。零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
 |
 |
 |
提升式硬密封旋塞閥參數
| 公稱通徑：1/2"-20"(DN15-DN500) | 閥體材質：碳鋼ASTM A216-WCB；不銹鋼A351-CF8/CF8M/CF3M | |
| 公稱壓力：150LB-1500LB(PN1.0-25Mpa) | 旋塞材質：ASTM A182-Gr.F6a；ASTM A182-F22；F304/F316L | |
| 適用溫度：-29℃~550℃ | 閥桿材質：ASTM A182-Gr.F6a；ASTM A182-F22；F304/F316L | |
| 適用介質：水；蒸汽；油品等 | 填料材質：柔性石墨 | |
| 傳動方式：手柄；蝸輪；電動；氣動 | O型圈：丁腈橡膠NBR；氟橡膠 | |
| 連接方式：法蘭連接；焊接 | 壓力試驗：API 598；API 6D | |
| 設計標準：API 599；API 6D | 結構長度：ASME B16.10 | |
| 閥蓋材質：碳鋼ASTM A216-WCB；不銹鋼A351-CF8/CF8M/CF3M | 連接法蘭：ASME B16.5 |
提升式硬密封旋塞閥原理
提升式旋塞閥的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，與密封面脫離，在旋轉手柄90°，使塞子的通道和閥體的通道相連，起到開啟的目的。而開閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，起到密封。
- 產品結構合理、密封可靠、性能優良、造型美觀；閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
- 雙向流動，安裝使用更方便；零件材質及法蘭尺寸可根據實際工況和用戶要求合理選配，滿足各種工程需要。

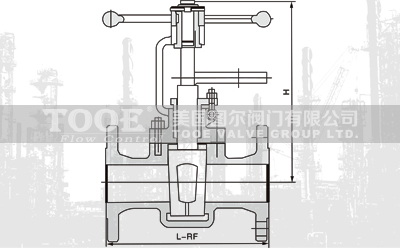

提升式硬密封旋塞閥尺寸
 |
 |
|
口徑
|
150LB
|
300LB
|
|||||
|
mm
|
IN
|
L
|
H
|
KG
|
L
|
H
|
KG
|
|
15
|
-
|
108
|
190
|
9
|
140
|
190
|
10
|
|
20
|
-
|
117
|
195
|
10
|
152
|
195
|
12
|
|
25
|
1
|
127
|
225
|
11
|
165
|
225
|
14
|
|
32
|
1
|
140
|
260
|
17
|
178
|
260
|
19
|
|
40
|
1
|
165
|
280
|
19
|
190
|
280
|
21
|
|
50
|
2
|
178
|
310
|
23
|
216
|
310
|
28
|
|
65
|
2
|
190
|
340
|
25
|
241
|
340
|
34
|
|
80
|
3
|
203
|
395
|
32
|
283
|
395
|
39
|
|
100
|
4
|
229
|
435
|
55
|
305
|
435
|
75
|
|
125
|
5
|
254
|
470
|
82
|
381
|
470
|
95
|
|
150
|
6
|
267
|
535
|
98
|
403
|
535
|
135
|
|
200
|
8
|
292
|
590
|
130
|
419
|
590
|
200
|
|
250
|
10
|
330
|
630
|
178
|
457
|
630
|
255
|
|
300
|
12
|
356
|
680
|
250
|
502
|
680
|
415
|
|
350
|
14
|
381
|
720
|
380
|
762
|
720
|
650
|
提升式硬密封旋塞閥選型
1.在煤氣、天然氣、暖通系統的管道中和設備上，公稱通徑不大于200mm，宜選用填料式圓錐形旋塞閥；
2.牛奶、果汁、啤酒等食品企業及制藥廠等設備和管道上，建議選用奧氏體不銹鋼制的，緊定式圓錐形旋塞閥；
3.用于分配介質和改變介質流動方向，其工作溫度不高于300℃，公稱壓力PN≤1.6MPa、公稱通徑不大于300mm，建議選用多通路旋塞閥；
4.油田開采、管道輸送的支管、精煉和清潔設備中，壓力小于Class2500、通徑小于900mm、溫度低于340℃，建議選用油封圓錐形旋塞閥；
5.大型化學工業中，含有腐蝕性介質的管道和設備中，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質可選用聚四氟乙烯套筒密封圓錐形旋塞閥；對于以醋酸為基的介質，可選用Crl8Nil2M02Ti不銹鋼鑲聚四氟乙烯套筒密封圓錐形旋塞閥。
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口提升式硬密封旋塞閥"產品。
