| 產品信息 | |
| 產品型號：X43F46;X41F46 | 產品壓力：PN0.6Mpa-1.6Mpa |
| 產品口徑：DN15-DN500 | 產品材質：鑄鐵;鑄鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |

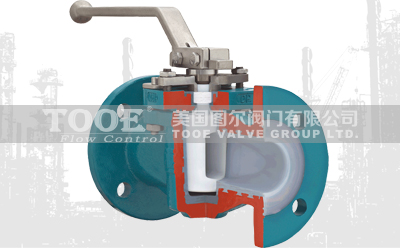

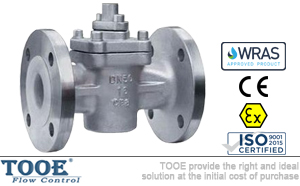

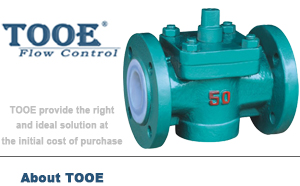

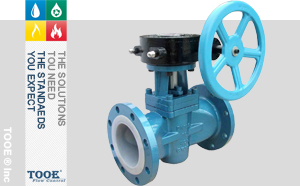

襯氟旋塞閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【襯氟旋塞閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
襯氟旋塞閥概述
襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小�；鞠盗杏幸r里旋塞閥(全襯型)和襯套旋塞閥(半襯型)。襯氟旋塞閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。旋塞閥的閥塞的形狀可成圓柱形(DN50-DN300為圓形口設計)或圓錐形(DN350-DN600為矩形口設計)。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。
 |
 |
 |
襯氟旋塞閥參數
| 公稱通徑：DN15-DN500 | 閥體材質：灰鑄鐵；碳鋼WCB；不銹鋼304/316/316L | |
| 公稱壓力：PN0.6Mpa；1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa | 襯里/閥座/卡套：PTFE()F4；PCTFE(F3)；PVDF(F2)；PEP(F46) | |
| 適用溫度：-10℃~120℃ | 塞子材質：WCB 35(鍛)；不銹鋼316/316L | |
| 適用介質：水及各種有機酸堿 | O型圈：FPM(氟橡膠)；SI(硅橡膠) | |
| 傳動方式：手柄；蝸輪；電動；氣動 | 結構長度：GB/T 12221 | |
| 設計制造：GB/T 12240 | 壓力試驗：GB/T 13927 |

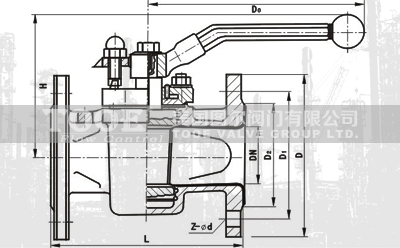

襯氟旋塞閥尺寸
 |
 |
|
全襯氟旋塞閥X43F46-10C
|
|||||||
|
DN
|
NPS
|
L
|
D
|
D1
|
D2
|
H
|
KG
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
80
|
1.6
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
90
|
2.4
|
|
25
|
1
|
140
|
115
|
85
|
65
|
100
|
3.4
|
|
32
|
1 1/4
|
165
|
135
|
100
|
78
|
110
|
4.8
|
|
40
|
1 1/2
|
165
|
145
|
110
|
85
|
120
|
6.0
|
|
50
|
2
|
203
|
160
|
125
|
100
|
135
|
8.0
|
|
65
|
2 1/2
|
222
|
180
|
145
|
120
|
145
|
11.5
|
|
80
|
3
|
241
|
195
|
160
|
135
|
180
|
15.2
|
|
100
|
4
|
305
|
215
|
180
|
155
|
195
|
18.8
|
|
125
|
5
|
356
|
245
|
210
|
185
|
210
|
22.5
|
|
150
|
6
|
394
|
280
|
240
|
210
|
450
|
48
|
|
200
|
8
|
457
|
335
|
295
|
265
|
490
|
65
|
|
250
|
10
|
533
|
390
|
350
|
320
|
550
|
88
|
|
300
|
12
|
610
|
440
|
400
|
368
|
600
|
125
|
|
350
|
14
|
686
|
500
|
460
|
428
|
675
|
185
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口襯氟旋塞閥"產品。
