| 產品信息 | |
| 產品型號：AX47W/F;AX347W/F | 產品壓力：150LB-2500LB |
| 產品口徑：1/2"-20";DN15-DN500 | 產品材質：碳鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【倒裝油密封壓力平衡式旋塞閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
倒裝油密封壓力平衡式旋塞閥概述
油潤滑硬密封旋塞閥可分為常規油潤滑旋塞閥和壓力平衡式旋塞閥。特制的潤滑脂從塞體頂部注入閥體錐孔與塞體之間，形成油膜以減小閥門啟閉力矩，提高密封性和使用壽命。其工作壓力可達64MPa，最高工作溫度可達325度，最大口徑可達600mm。
 |
 |
 |
倒裝油密封壓力平衡式旋塞閥參數
| 公稱通徑：1/2"-20"(DN15-DN500) | 閥體材質：碳鋼ASTM A216-WCB；不銹鋼A351-CF8/CF8M/CF3M | |
| 公稱壓力：150LB-2500LB(PN1.0-42Mpa) | 旋塞材質：ASTM A182-Gr.F6a；ASTM A182-F22；F304/F316L | |
| 適用溫度：-29℃~180℃ | 閥桿材質：ASTM A182-Gr.F6a；ASTM A182-F22；F304/F316L | |
| 適用介質：水；蒸汽；油品等 | 填料材質：柔性石墨；聚四氟乙烯PTFE | |
| 傳動方式：手柄；蝸輪；電動；氣動 | O型圈：丁腈橡膠NBR；氟橡膠 | |
| 連接方式：法蘭連接；焊接 | 壓力試驗：API 598；API 6D | |
| 設計標準：API 599；API 6D | 結構長度：ASME B16.10 | |
| 閥蓋材質：碳鋼ASTM A216-WCB；不銹鋼A351-CF8/CF8M/CF3M | 連接法蘭：ASME B16.5 |

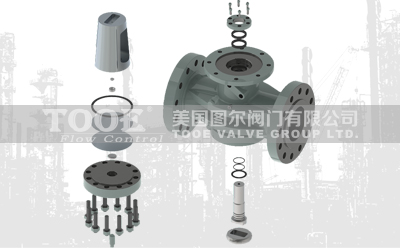

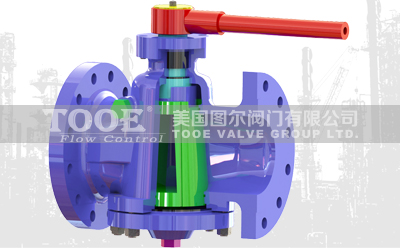

倒裝油密封壓力平衡式旋塞閥原理
 |
 |
壓力平衡油密封旋塞閥，閥塞由閥蓋中的螺栓對其位置進行調節，密封劑從閥桿末端注入閥體；為防止壓力將閥塞推入閥體，閥塞端部開有平衡孔，而閥塞小端的平衡孔沒有介質只能到小頭端部的止回閥，它可使壓力進入閥塞兩端的空腔內，閥門的密封靠閥塞與閥體間的密封劑進行密封。
- 產品結構合理、密封可靠、性能優良、造型美觀；倒裝壓力平衡的結構，開關動作輕。
- 閥體密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。
- 零件材質及法蘭尺寸可根據實際工況和用戶要求合理選配，滿足各種工程需要。

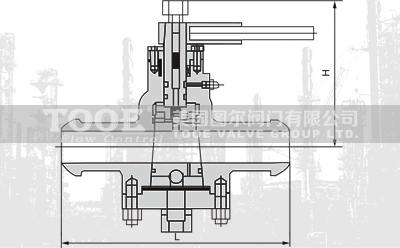

倒裝油密封壓力平衡式旋塞閥尺寸
 |
 |
|
口徑
|
150LB
|
300LB
|
|||||
|
mm
|
IN
|
L
|
H
|
KG
|
L
|
H
|
KG
|
|
15
|
-
|
108
|
180
|
10
|
140
|
180
|
12
|
|
20
|
-
|
117
|
180
|
12
|
152
|
180
|
14
|
|
25
|
1
|
127
|
185
|
14
|
165
|
185
|
16
|
|
32
|
1
|
140
|
200
|
17
|
178
|
200
|
19
|
|
40
|
1
|
165
|
214
|
19
|
190
|
210
|
21
|
|
50
|
2
|
178
|
215
|
21
|
216
|
215
|
24
|
|
65
|
2
|
190
|
250
|
29
|
241
|
250
|
31
|
|
80
|
3
|
203
|
270
|
33
|
283
|
270
|
36
|
|
100
|
4
|
229
|
300
|
48
|
305
|
300
|
61
|
|
125
|
5
|
254
|
340
|
75
|
381
|
340
|
86
|
|
150
|
6
|
267
|
365
|
98
|
403
|
365
|
130
|
|
200
|
8
|
292
|
400
|
125
|
419
|
400
|
190
|
|
250
|
10
|
330
|
450
|
171
|
457
|
450
|
255
|
|
300
|
12
|
356
|
510
|
230
|
502
|
510
|
380
|
|
350
|
14
|
381
|
590
|
370
|
762
|
590
|
560
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口倒裝油密封壓力平衡式旋塞閥"產品。
