全自動Y型刷式過濾器

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【全自動Y型刷式過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

全自動Y型刷式過濾器概述

全自動清洗過濾器是一種利用濾網直接攔截水中的雜質，以凈化水質及保護系統其他設備正常工作的精密設備。根據壓差或時間自動進行清洗，具有過濾精度較高，清洗徹底的優點。水由進水口進入自清洗過濾器機體，由于智能化(PLC、PAC)設計，系統可自動識別雜質沉積程度，給排污閥門信號自動排污。全自動自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。通過對過濾器精度和流量的實驗研究，開發覆蓋了由10um到3000um的各種過濾精度的需求，為客戶提供各種水過濾設備。

全自動Y型刷式過濾器參數

公稱通徑：DN50-DN700		殼體材質：碳鋼WCB；不銹鋼304/316/316L
單套處理水量范圍：15t/h-2800m3/h		濾網材質：不銹鋼304/316L
最小工作壓力：0.1Mpa		自清洗所需水量：＜1%
最大工作壓力：1.0Mpa；1.6Mpa		自清洗時間：10s-60秒
壓力損失：≤0.01Mpa		自清洗控制方式：壓差；時間；手動
適用溫度：0℃-95℃		額定操作電壓：三相，220V，380V，50HZ
控制界面：數顯；旋轉；開關		控制電箱：繼電器控制；PLC控制(含遠程信號)
濾元形式：不銹鋼楔形網(高精度)；不銹鋼鉆孔網(低精度)		濾元精度：100-3000um(楔形網)；800-5000um(鉆孔網)

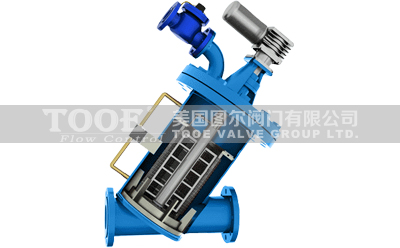

全自動Y型刷式過濾器工作原理

- 自動壓差控制：臟水水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。
- 自動時間控制：設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。

全自動Y型刷式過濾器過濾精度換算

微米u(yù)m	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目數	1500	650	550	400	300	200	150	120	100	80	40	20	10	5
毫米mm	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8	1.5	3.0

全自動Y型刷式過濾器尺寸

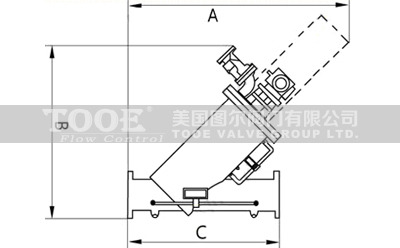

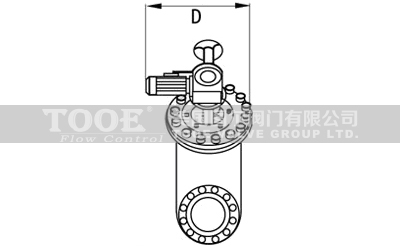

全自動Y型刷式過濾器結構尺寸CAD圖紙

DN	50	80	100	125	150	200	250
產品型號	全自動Y型刷式過濾器ZQXL-Y-1.0
過濾流量t/h	25-35	40-50	50-80	80-115	115-180	180-285	300-450
過濾面積cm2	2750	2750	3014	4236	4958	6000	7635
排污閥mm	25	25	50	50	50	50	50
清洗水量kg	5-10	8-25	20-45	40-60	80-150	150-180	150-230
電機功率Kw	0.18	0.18	0.25	0.25	0.37	0.55	0.55
大致重量kg	88	97	115	160	243	260	367
DN	300	350	400	450	500	600	700
產品型號	全自動Y型刷式過濾器ZQXL-Y-1.0
過濾流量t/h	450-870	650-870	870-1150	1150-1460	1500-1800	1800-2270	2270-2800
過濾面積cm2	11730	16000	20100	24986	32900	41655	48643
排污閥mm	50	80	80	100	100	100	200
清洗水量kg	200-280	300-370	300-400	320-420	400-500	400-550	400-630
電機功率Kw	0.55	0.75	0.75	1.1	1.1	2.2	2.2
大致重量kg	444	650	811	973	1001	1170	1364
