水泵導流吸入口擴散過濾器 |
更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 過濾器 > 擴散過濾器 |
| 產品信息 | |
| 產品型號：SDFX;KG-3-7-Z/C-S | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN50-DN600 | 產品材質：鑄鐵 碳鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【水泵導流吸入口擴散過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
水泵導流吸入口擴散過濾器概述
在流經管道的水、油、氣體、蒸汽等各種流體中，混入流體中的雜物及垃圾等，放置不做處理的話，會損傷在管道上的各種閥門的閥座，同時，可能會導致各種機器不能正常運轉，損壞機器。為了防患于未然，對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發揮著重要的功能。過濾器的構造是，內置過濾流體中雜物及垃圾的過濾網，在過濾器本體連接到配管的狀態下，就能夠?qū)Ψe存在過濾網中的雜物及垃圾進行清理、清掃。

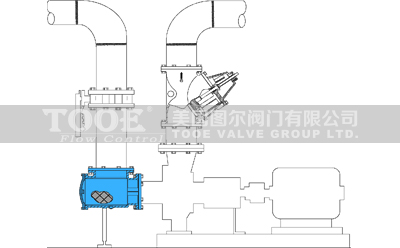

吸入口擴散器安裝在水泵的吸入端，具有特殊過濾設置能有效剔除雜物，平直的整流板能夠為水泵提供平穩的水流，減少亂流對泵的沖擊和侵蝕，節省了水泵的入口導流管，可大幅度減少安裝空間；具有取代90度彎管，Y型過濾器及整流管的功能。
 |
 |
 |
水泵導流吸入口擴散過濾器參數
| 公稱通徑：DN50-DN600(2"-24") | 閥體：鑄鐵HT250；球墨鑄鐵QT450；碳鋼WCB；不銹鋼304/316 | |
| 壓力等級: PN16；PN25；Class125；Class150 | 閥蓋：鑄鐵HT250；球墨鑄鐵QT450；碳鋼WCB；不銹鋼304/316 | |
| 工作溫度：-20℃~120℃ | 過濾網：不銹鋼0Cr18Ni9；ASTM A276 304 | |
| 適用介質：水 | O型圈：三元乙丙EPDM | |
| 法蘭標準：ANSI B16.1；ANSI B16.42；EN1092；GB/T17241.6 | 壓力試驗：EN 12266-1；GB/T 13927-2008 |
水泵導流吸入口擴散過濾器特性

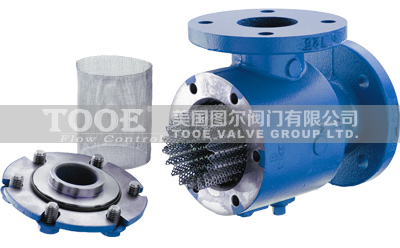

在急劇變化的流路管道上，產生不規則的流速被泵吸入，產生可變的重負荷，出現震動和氣穴與巨大的噪音并影響泵的使用壽命。安裝擴散過濾器可降低管道內的流速，而并不影響管道的流量，通過內部的導流板均勻的分布流速，保證泵的長期穩定運行。啟動保護標準濾網為20mesh的不銹鋼編織網，系統試車結束后，應將其拆除；當擴散器入口與出口壓差超過0.3bar時，必須清除擴散器內的垃圾。
 |
 |
- 常用于泵前吸入端，不僅僅過濾雜質，還能替代彎頭、過濾器以及泵前吸入端的直管，從而降低成本。
- 因出、入端法蘭規格可以是出口端小于入口端，因此它還可以取代異徑彎頭。
- 開通面積大、排放口大，容易排水和沖洗，從而減少維修。
- 出口處獨特的直導葉片設計，大大減少了渦流對泵及系統的損害。
- 可安裝導向隔板，保障穩流，而且保護泵的葉片；可安裝排污栓：便于排污。

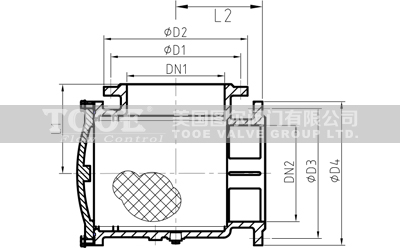

水泵導流吸入口擴散過濾器尺寸
 |
 |
|
D1*D2
|
50*40
|
50*50
|
65*50
|
65*65
|
80*50
|
80*65
|
80*80
|
100*80
|
|
L1
|
114.3
|
114.3
|
127
|
127
|
139.7
|
139.7
|
139.7
|
165
|
|
L2
|
114.3
|
114.3
|
127
|
127
|
114.3
|
139.7
|
139.7
|
165
|
|
Kv
|
18
|
64.5
|
64.5
|
109
|
64.5
|
109
|
143
|
143
|
|
D1*D2
|
100*100
|
125*100
|
125*125
|
150*100
|
150*125
|
150*150
|
200*125
|
200*150
|
|
L1
|
165
|
190.5
|
190.5
|
203
|
203
|
203
|
192
|
228.6
|
|
L2
|
165
|
190.5
|
190.5
|
165
|
203
|
203
|
228.6
|
203.2
|
|
Kv
|
252
|
252
|
498
|
252
|
498
|
585
|
498
|
585
|
|
D1*D2
|
200*200
|
250*200
|
250*250
|
300*200
|
300*250
|
300*300
|
350*250
|
350*300
|
|
L1
|
228.6
|
279.4
|
279.4
|
280
|
304.8
|
304.8
|
318
|
318
|
|
L2
|
228.6
|
228.6
|
279.4
|
280
|
279.4
|
304.8
|
328
|
328
|
|
Kv
|
910
|
910
|
1480
|
910
|
1480
|
2150
|
1480
|
2150
|
|
D1*D2
|
350*350
|
400*300
|
400*350
|
400*400
|
450*350
|
450*400
|
450*450
|
500*400
|
|
L1
|
318
|
334
|
334
|
334
|
370
|
370
|
370
|
406
|
|
L2
|
328
|
364
|
364
|
364
|
389
|
389
|
389
|
428
|
|
Kv
|
3100
|
2150
|
3100
|
4050
|
3100
|
4050
|
4900
|
4050
|
|
D1*D2
|
500*450
|
500*500
|
600*450
|
600*500
|
600*600
|
|
|
|
|
L1
|
406
|
405
|
470
|
470
|
470
|
|
|
|
|
L2
|
428
|
428
|
480
|
480
|
480
|
|
|
|
|
Kv
|
4900
|
5950
|
4900
|
5950
|
-
|
|
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口水泵導流吸入口擴散過濾器"產品。
