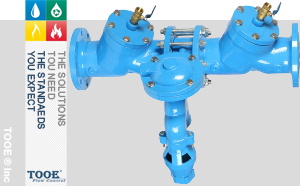

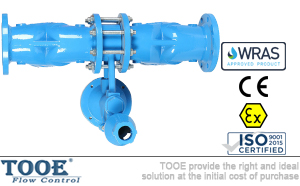

法蘭倒流防止器概述

HS41X-A法蘭倒流防止器在兩個止回閥之間加一個排水器組成，排水器上腔用高壓管與第一級止回閥進口端連接。第一、二級止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥悶、閥座、彈簧等組成，防止飲用水回流污染的新型閥門，以確保生活飲用水的衛生安全。

法蘭倒流防止器參數

公稱通徑：DN50-DN500		閥體材質：球墨鑄鐵/不銹鋼/鑄鋼
公稱壓力：1.0Mpa-2.5Mpa		連接方式：法蘭連接
適用溫度：0℃-85℃		法蘭標準：GB/T 17241.6 GB9113
適用介質：水		試驗標準：GB/T 13927 AP1598

法蘭倒流防止器原理

①正常供水：a、清潔市政生活水從第一級止回系統經過排水器到第二級止回系統出口向用戶供水，第一級止回系統進口高壓水進入排水隔膜上腔而隔膜下腔與第一級止回閥出口(第二級止回閥進口)相通．由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防污隔斷閥正常供水；b、當閥后管路無用戶，水靜止，如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態：c、如進口壓力下降，其前后壓差下降到一定值時，彈簧推動閥芯向上，排水器開啟泄壓，泄壓到與進口高壓水恢復一定壓差時，排水器又關閉。
②密封失靈時：防污隔斷閥之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差排水器關閉，不泄壓。當?shù)诙�止回閥密封破壞產生滲漏，第二級止回閥之前壓力升高造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時，如第一級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓減壓．故不會倒流回第一級止回閥。
③如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。

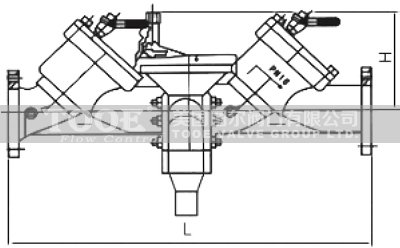

法蘭倒流防止器尺寸

DN	50	65	80	100	125	150	200	250	300
L	490	521	578	670	787	850	1025	1240	1370

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭倒流防止器"產品。
