直通水擊泄放閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【直通水擊泄放閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

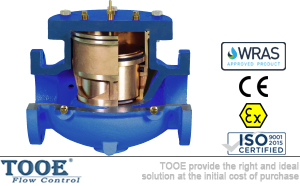

直通水擊泄放閥概述

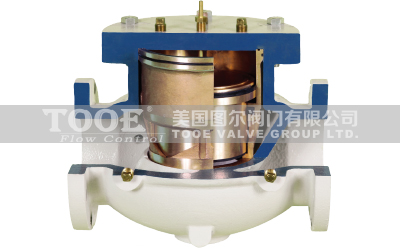

水擊泄放閥由主閥、高壓水力導閥、導管等零部件組成。圖爾直通水擊泄放閥用于減小水泵開啟和關閉或停電而造成停泵時管道系統中所引起的壓力波動，保護系統免受壓力的過度升高。閥門通常關閉，但如果進口壓力升高到導閥設定值以上，閥門會快速打開，一旦開啟，閥門將以足以防止進一步升高壓力的速率排放水。當壓力低于設定值時，閥門可緩慢關閉。具有水力自動控制、高壓無條件開啟泄除水錘的功能。主閥能快開緩閉，防止自身關閥水錘。水擊泄放閥用于水泵出口管道主輸水管上，靠近水擊發生源如止回閥、輸水管超壓點等，能無條件泄除高壓水錘，是泵站安全后保護設備，能有效地提高系統安全可靠性。

直通水擊泄放閥參數

公稱通徑：DN40-DN600		閥體材質：鑄鋼、球墨鑄鐵
公稱壓力：1.0Mpa-16Mpa		閥蓋材質：鑄鋼、球墨鑄鐵
適用溫度：-10℃~85℃		閥座材質：青銅、不銹鋼
連接方式：法蘭連接		導閥配件：黃銅、不銹鋼
適用介質：原水、清水		閥體涂層：內外環氧樹脂噴涂
設定壓力：實際工作壓力的1.1倍		反應時間：＜1.0秒
法蘭標準：GB9112；ANSI BI16.5		關閉時間：快閉90%(1-3s),慢關10%(2-60秒可調)

直通水擊泄放閥原理

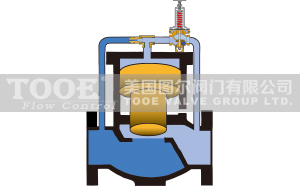

- 水擊泄放閥是導閥控制，液壓驅動活塞式(柱塞閥)控制閥。閥門的兩端的壓力差是驅動它開啟關閉的能量來源。閥門的驅動裝置分為上、下兩個控制腔室，上腔式由導閥控制通過調節導閥和泄放導閥的內置針閥來操作，下腔室通過一個固定的小孔與閥體內壓力相連，使閥門的關閉得到緩沖。
- 在管道較長的供水系統當中，這種壓力波動往往表現出明顯的低壓段，繼而突然的停泵一般會產生巨大的壓力波動高壓激聚出現。閥門除了可預防壓力波動，還具有維持系統壓力的功能。它通過將過高的壓力排向大氣，來完成這一功能，當系統壓力超出高泄壓導閥的設定值，導閥將開啟，導致主閥開啟，使系統泄壓。如系統壓力恢復，低于導閥設定值，導閥將關閉，導致主閥緩慢關閉。

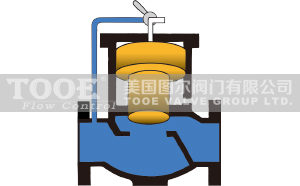

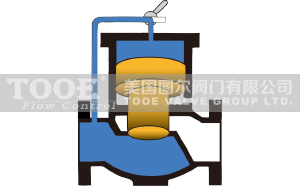

閥門全開:當活塞上方的區域排空到大氣中時,作用在活塞下側的入口壓力會施加打開力,該作用力會抬起活塞并打開閥門。	閥門關閉:當入口壓力同時作用在活塞的底面和頂部時,頂部的較大區域會產生凈關閉力,從而關閉閥門。差動活塞閥使用管路壓力使閥克服管路壓力而關閉，而不管管路壓力或閥上的壓降如何。	閥門調節:入口壓力被施加到活塞的底側,而調節先導控制施加到活塞頂部的壓力以"平衡"打開和關閉力,并將主閥置于中間位置以控制壓力。

直通水擊泄放閥特點

圖爾水擊泄放閥具有許多突出的特性，這些特征使圖爾水擊泄放閥成為性能可靠、功能齊全和實惠的過壓保護裝置。

- 泄壓消錘能力：流線型全開口水流通道確保其具有較大的泄流能力，以便保護系統免受水擊破壞。
- 快速相應(開閥泄水)：特殊高靈敏的泄壓導閥相應過壓條件快速開啟主閥，當壓力平息后以可控速度關閥。
- 關閥力：即使在工作壓力很低的情況下，獨特的差動活塞設計都可提供可靠的工作動力。在壓力恢復正常時能確保自動關閉。
- 操作平穩、無振動：具有特殊的V形開口閥瓣和差動活塞設計，在任何工作壓力下都能給予可靠的關閉推動力，調節性能優秀，運行平穩(不會產生自身關閉水錘)。
- 抗氣蝕性能：因水擊泄放閥通常直接排向大氣，每當開啟時容易出現高速水流和氣蝕。圖爾閥門特殊的設計不但可保護閥座免受氣蝕侵害，又可避免高速排泄液流的沖擊。

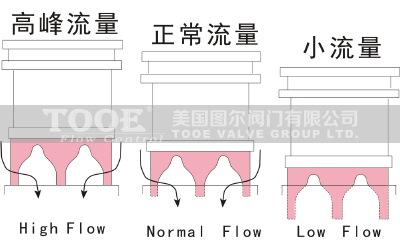

- 閥瓣運行控制：長行程V型開口使得主閥活塞在全流量范圍內都具有近似線性調節特性，尤其是發生輕微水擊而泄流量很少是閥瓣只需開啟一小點即可，從而表面活塞出現"頻跳"現象。

直通水擊泄放閥選型

水擊泄放閥并不需要通過全部的水泵出水量，僅僅只要排泄其中的一部分，使系統的壓力升高控制在可承受的范圍內就可以了。因此，水擊泄放閥通常比其相連的管道管徑小幾號。水擊泄放閥僅僅在有必要泄水以控制壓力升高時才盡可能地開啟。在水擊泄放閥選型時，最好選擇大一號尺寸。因為如果所需泄水量小于它的最大泄水能力，閥門只需開啟很小的一部分即可。相反，如果選擇較小尺寸則會影響保護系統的能力。
1.水泵揚水提升系統：水擊泄放閥位置靠近管線起伏處。
1. 由管內流速v、工作壓力(水頭)H，查選型圖1曲線決定所需泄水量百分比x，即q=x%×水泵流量；
2. 由流量q和工作壓力(水頭)H查選型圖2曲線，求出所需水擊閥口徑；
3. 通常地，一個大尺寸水擊閥可用兩個稍小口徑的水擊閥替代——最好一個水擊泄放閥加一個水擊預防閥并聯，只要他們的閥口面積之和等于大閥即可。而且，二個高壓設定壓力還可分開逐漸設置，使適應性更強，泄水量更小，對系統的擾動也越小。

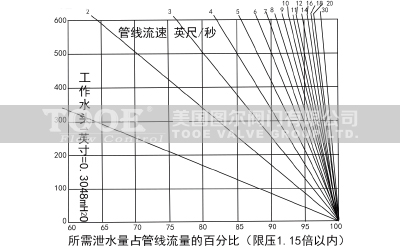

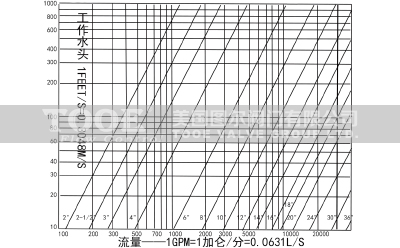

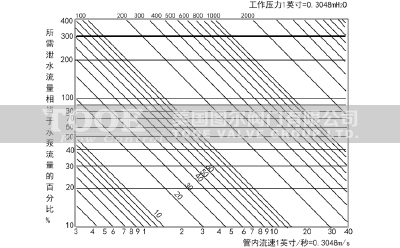

選型圖1	選型圖2

2.重力流輸水系統：水擊閥靠近末端容易產生關閥水錘的末端閥門。
1. 由管內流速v、工作壓力(水頭)H，查選型圖1曲線決定所需泄水量百分比x，即q=x%×水泵流量；
2. 由流量q和工作壓力(水頭)H查選型圖2曲線，求出所需水擊閥口徑；
3. 通常地，一個大尺寸水擊閥可用兩個稍小口徑的水擊閥替代——最好一個水擊泄放閥加一個水擊預防閥并聯，只要他們的閥口面積之和等于大閥即可。而且，二個高壓設定壓力還可分開逐漸設置，使適應性更強，泄水量更小，對系統的擾動也越小。

選型圖3	選型圖4

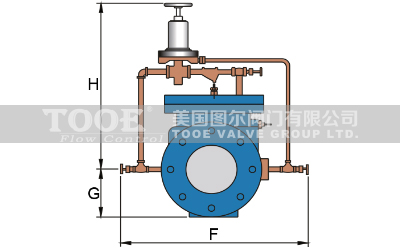

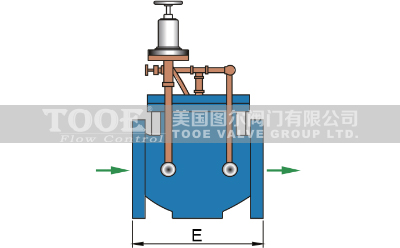

直通水擊泄放閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
E	203	216	241	292	356	406	495	622	698	787	914	978	978
F	190	210	230	290	350	370	440	530	570	620	710	750	800
G	80	95	100	130	160	170	185	210	250	275	305	320	360
H	260	270	300	340	380	450	480	520	600	670	720	830	880

PS：以上表內尺寸為1.0MPA-4.0MPA，法蘭標準GB9112 / ANSI B16.5

直通水擊泄放閥安裝

1. 從源頭起預防水錘產生(預防為主)
2. 水擊泄放閥與水擊預防閥保護為主(后保護裝置)
3. 水擊泄放閥與水擊預防閥，排水至無壓處，出水管高于水面
4. 水擊閥的高壓設定壓力通常是安裝點最高壓力的1.0~1.2倍，或者比最高壓力高出3~20m
5. 水擊閥對管線的保護長度可能有限，故水擊閥的安裝位置應盡量靠近止回閥或其它水擊發生源
6. 如果水擊閥尺寸較大，建議分成2~3個較小尺寸并聯安裝，并將其高壓泄水設定壓力錯開2~5m水頭漸升設置。
