美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【多功能水泵控制閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

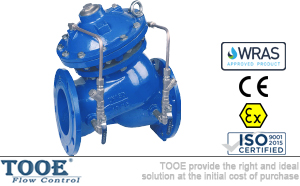

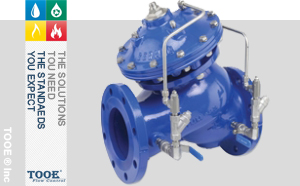

多功能水泵控制閥概述
JD745X多功能水泵控制閥是液壓驅動的隔膜式水力控制閥。閥門安裝在高層建筑給水系統以及其他給水系統的水泵出口處，防止介質倒流、水錘及水擊現象的閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效的提高供水系統的安全可靠型。并將緩開、速比、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。
 |
 |
 |
多功能水泵控制閥參數
| 公稱通徑：DN40-DN1200 | 閥體材質：球墨鑄鐵、鑄鋼、不銹鋼、銅 | |
| 公稱壓力：1.0Mpa-6.4Mpa | 閥蓋材質：球墨鑄鐵、鑄鋼、不銹鋼、銅 | |
| 適用溫度：0℃-95℃ | 彈簧材質：不銹鋼304 | |
| 連接方式：法蘭連接 | 膜片材質：三元乙丙EPDM | |
| 適用介質：水、非腐蝕性液體 | 導閥配件：不銹鋼、黃銅 | |
| 最小壓差：0.1Mpa | 表面處理：環氧樹脂涂層 | |
| 產品噴涂：GB15607-2008 | 法蘭標準：GB/T17241.6 | |
| 設計制造：CJ/T219 ；JB/T 10674-2006 | EN1092-2 (BS4504) | |
| 結構長度：GB/T12221 | ISO 7005-2 | |
| 檢驗測試：CJ/T219 | DIN 2501 |

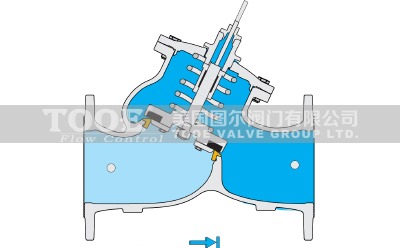

多功能水泵控制閥原理
 |
 |

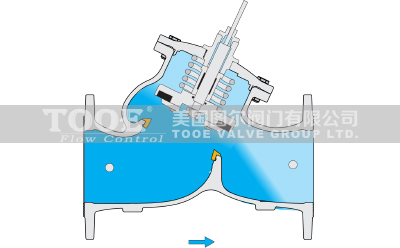

當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。

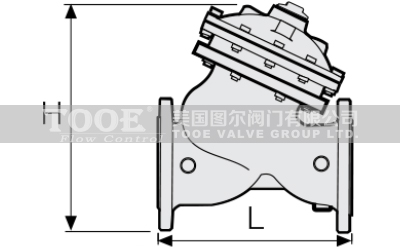

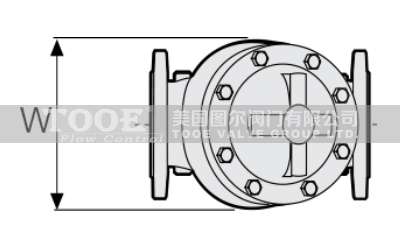

多功能水泵控制閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
205
|
220
|
245
|
290
|
400
|
425
|
457
|
535
|
610
|
660
|
692
|
750
|
865
|
|
H
|
300
|
330
|
467
|
520
|
550
|
580
|
640
|
778
|
889
|
1010
|
1037
|
1264
|
1294
|
多功能水泵控制閥流量水損
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
|
Cv值
|
66
|
100
|
140
|
240
|
460
|
590
|
990
|
1575
|
2290
|
3060
|
4000
|
5700
|
|
|
Kv值
|
57
|
86
|
121
|
205
|
397
|
510
|
856
|
1362
|
1980
|
2646
|
3460
|
4930
|
|
|
建議最大
流量m3/h |
連續
|
55
|
68
|
104
|
182
|
324
|
409
|
704
|
1112
|
1589
|
1930
|
2497
|
3880
|
|
高峰
|
72
|
84
|
132
|
225
|
400
|
511
|
885
|
1396
|
1979
|
2347
|
3110
|
4800
|
|

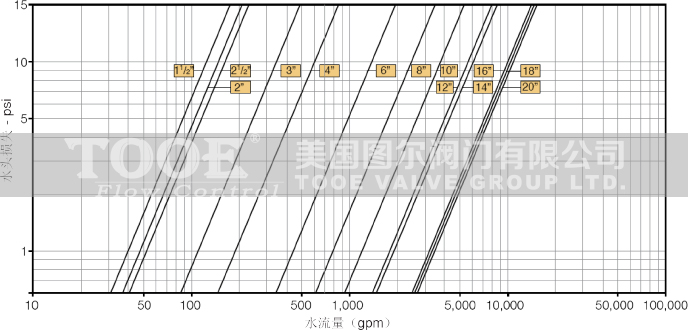

通常，用Kv或Cv值來衡量一個閥門的流量性能。Kv表示15℃的水通過閥門產生的壓力差ΔP為1bar時的流量Q(m3/h)；Cv表示60°F的水通過閥門產生的壓力差ΔP為1PSI時的流量Q(GPM)。對于水來說，Kv值的計算公式可以簡化為：Kv=Q/√ΔP (Q-流量m3/h；ΔP-閥門兩端的壓力差bar)。

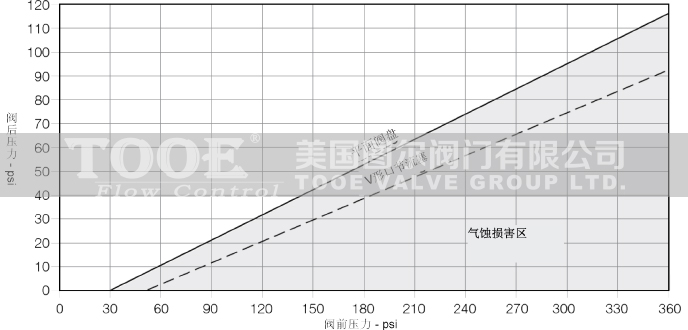

多功能水泵控制閥氣蝕現象
當流體以較高的流速通過閥門的閥蓋時，壓力會下降。當壓力降到液體的飽和氣壓時，液體會汽化，在流體中形成氣泡。當這些氣泡高速通過閥門的時候，會切削閥門內部的配件，其產生的破壞力不亞于泥沙等雜質對閥門的破壞。孔蝕現象同時還會帶來明顯的噪音和震動。
防止孔蝕現象的方法：總原則是降低壓差，降低流速。
1. 如果條件允許，增加下游壓力；
2. 選用更大口徑的閥門，降低流體通過閥門的流速；
3. 并聯使用多個閥門，降低通過單個閥門的流量，降低閥門的輸入壓力；
4. 對于減壓閥，可以串聯使用多個閥門，來降低通過單個閥門的壓差大小。

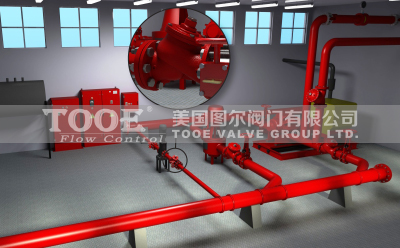

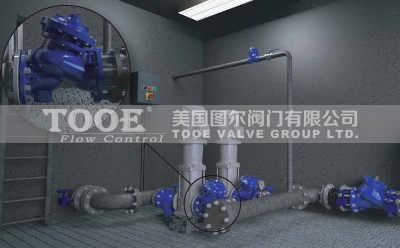

多功能水泵控制閥安裝說明
 |
 |
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口多功能水泵控制閥"產品。
