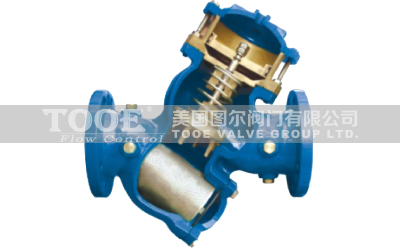

過濾活塞式持壓泄壓安全閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【過濾活塞式持壓泄壓安全閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

過濾活塞式持壓泄壓安全閥概述

YQ98002過濾活塞式安全泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線安全，也可作持壓閥用，保障主閥上游的供水壓力。過濾活塞式安全泄壓閥是利用管路中的水壓自動操作閥瓣的上下移動，控制閥門的開度，調節下游壓力使其維持在導閥彈簧設定值上，當下游壓力超過設定值時，減壓閥將自動關閉，進口壓力怎么波動都可輸出穩定壓力。下游流量怎么變換都能維持穩定的設定值。同時通過導閥調節的出口壓力調節范圍大，可達到閥前壓力10%-80%

過濾活塞式持壓泄壓安全閥參數

公稱通徑：DN40-DN500
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：0℃-95℃
連接方式：法蘭連接
適用介質：水、非腐蝕性液體
閥體材質：球墨鑄鐵、鑄鋼、不銹鋼
閥桿材質：不銹鋼304
活塞材質：不銹鋼
導閥配件：不銹鋼、黃銅

過濾活塞式持壓泄壓安全閥特點

1. 閥體采用流線型的Y型結構，壓力損失小、力量大且抗氣蝕能力強
2. 液壓缸式活塞傳動，動作平穩可靠；動作時有緩沖作用，噪音小
3. 閥體本身自帶過濾器，方便排污及保護控制閥，減少了安裝空間及成本

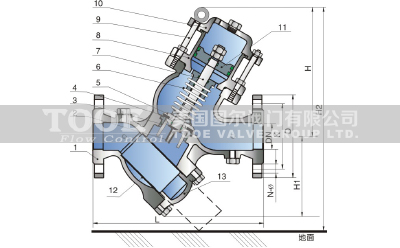

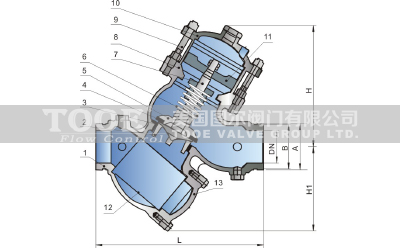

過濾活塞式持壓泄壓安全閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	340	355	384	415	500	542	670	806	945	800	980
