過濾活塞式緩閉止回閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【過濾活塞式緩閉止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

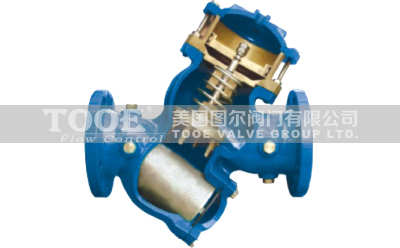

過濾活塞式緩閉止回閥概述
YQ98004過濾活塞式緩閉止回閥安裝在高層建筑、消防給水系統以及其他給水系統的管路上,防止介質倒流、水錘及水擊現象的產生。一閥兼具電動閥,逆止閥和水錘消除器,可以有效地提高供水系統的安全可靠性。當水泵開啟時,水通過導管進入中腔,推動活塞上升,主閥開啟。當水泵停止工作時,活塞在回水壓力下降,由于進口處針型閥比出口處球閥流量小,因此活塞緩慢下降,主閥門也隨之關閉,消除壓力余波。
![]() |
![]() |
![]() |
過濾活塞式緩閉止回閥參數
| 公稱通徑:DN40-DN500 |
![]() |
|
| 公稱壓力:1.0Mpa-2.5Mpa | ||
| 適用溫度:0℃-95℃ | ||
| 連接方式:法蘭連接 | ||
| 適用介質:水、非腐蝕性液體 | ||
| 閥體材質:球墨鑄鐵、鑄鋼、不銹鋼 | ||
| 閥桿材質:不銹鋼304 | ||
| 活塞材質:不銹鋼 | ||
| 導閥配件:不銹鋼、黃銅 |
過濾活塞式緩閉止回閥特點
1. 閥體采用流線型的Y型結構,壓力損失小、力量大且抗氣蝕能力強2. 液壓缸式活塞傳動,動作平穩可靠;動作時有緩沖作用,噪音小
3. 閥體本身自帶過濾器,方便排污及保護控制閥,減少了安裝空間及成本

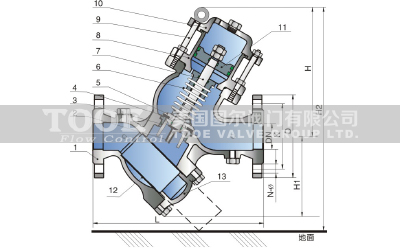

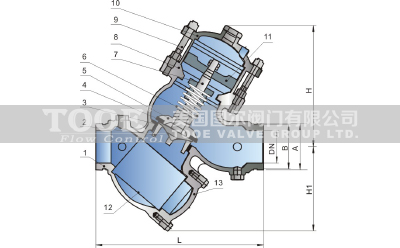

過濾活塞式緩閉止回閥尺寸
![]() |
![]() |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
340
|
355
|
384
|
415
|
500
|
542
|
670
|
806
|
945
|
800
|
980
|
