美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【熱靜力雙金屬蒸汽疏水閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

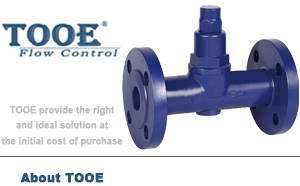

熱靜力雙金屬蒸汽疏水閥概述
熱靜力雙金屬式蒸汽疏水閥主要用于排放低于蒸汽飽和溫度的冷凝水，因此非常適合用干顯熱可被充分利用的設備， 以及用于減少二次蒸汽排放的損失，符合現今的節能潮流。雙金屬疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(雙金屬片)的變形或膨脹帶動閥芯啟閉閥門，達到阻氣排水的目的。
 |
 |
 |
熱靜力雙金屬蒸汽疏水閥參數
| 公稱通徑：DN15-DN100(1/2"-4") | 公稱壓力：PN 1.0Mpa-6.4Mpa | |
| 適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽；空氣；凝結水 | |
| 設計制造：GB/T 22654-2008 | 試驗方法：GB/T 12251-2005 | |
| 閥體材質：碳鋼WCB;不銹鋼304/316 | 閥蓋材質：碳鋼WCB;不銹鋼304/316 | |
| 過濾網：不銹鋼304 | 彈簧材質：不銹鋼 |

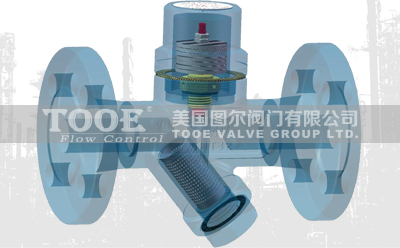

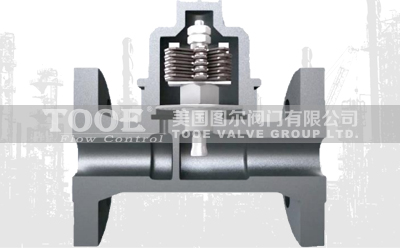

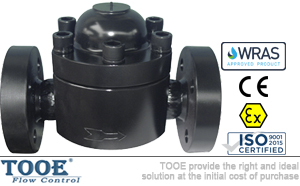

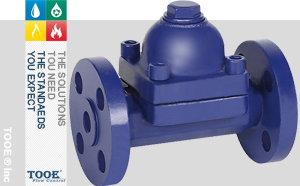

熱靜力雙金屬蒸汽疏水閥特性
 |
 |
雙金屬片式疏水閥的熱敏元件為兩種不同膨脹率的金屬通過特殊工藝壓鑄一起的雙金屬片，雙層金屬片在受熱后膨脹，由于不同的膨脹率使其產生的彎曲。利用這種特性制作成疏水閥的熱敏元件起到開關作用。雙金屬片式疏水閥分為不可在線調節(BK，CS47H系列)和可在線調節(可調雙金屬片式TB11F)。

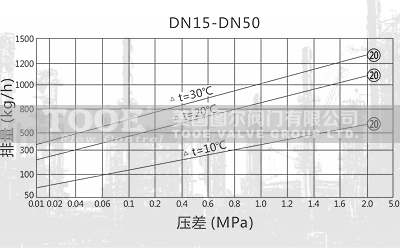

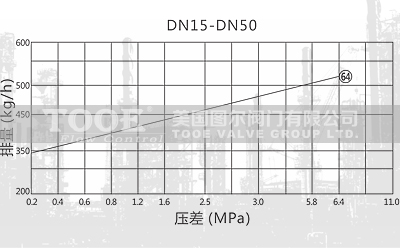

熱靜力雙金屬蒸汽疏水閥排量
 |
 |
- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

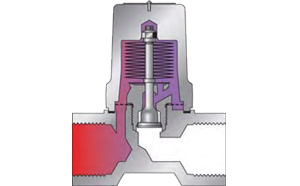

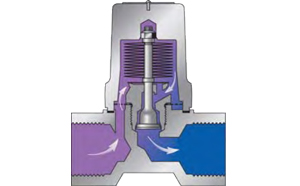

熱靜力雙金屬蒸汽疏水閥原理
 |
 |
 |

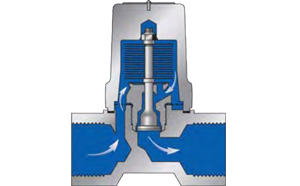

雙金屬蒸汽疏水閥利用熱靜力雙金屬元件的溫度效應進行工作。啟動時，蒸汽疏水閥能夠排放在系統升溫過程中產生的大量凝結水。此時，雙金屬元件冷態收縮，閥門處于全開狀態，排出系統中的凝結水和不凝性氣體。當系統達到蒸汽溫度時，高溫使雙金屬元件膨脹，拉動閥桿關閉閥門。在積聚的凝結水將雙金屬元件冷卻之前，閥門保持閉合狀態。隨著雙金屬元件冷卻，閥門開啟，放出凝結水及不凝性氣體。達到蒸汽溫度時，閥門再次關閉。
熱靜力雙金屬蒸汽疏水閥尺寸
 |
 |
|

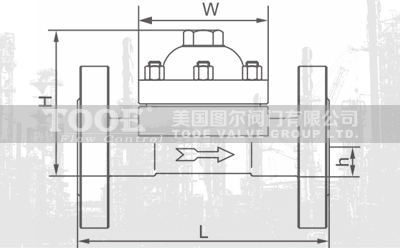

CS47系列
|
|

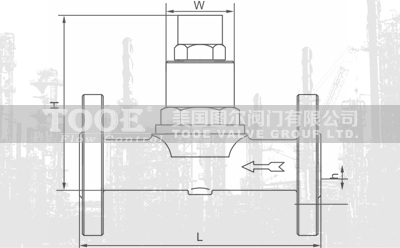

TB11F系列
|
||||||||||||
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
L
|
150
|
150
|
160
|
230
|
230
|
230
|
|
L
|
150
|
150
|
160
|
230
|
230
|
230
|
|
H
|
102
|
102
|
110
|
123
|
123
|
135
|
|
H
|
100
|
100
|
105
|
151.5
|
151.5
|
122
|
|
h
|
20
|
20
|
23
|
31.5
|
31.5
|
38
|
|
h
|
25
|
25
|
30
|
31.5
|
31.5
|
37
|
|
W
|
80
|
80
|
85
|
91
|
91
|
94
|
|
W
|
60
|
60
|
60
|
66
|
66
|
66
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因?yàn)椴煌瑝翰钚�，疏水閥的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因?yàn)樵O(shè)備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
