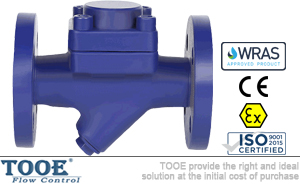

膜盒式蒸汽疏水閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 疏水閥 > 熱靜力疏水閥

產品信息
產品型號：CS46H;JG-3-5-C/S/I	產品壓力：PN1.0Mpa-4.0Mpa
產品口徑：DN15-DN50(1/2	產品材質：鑄鋼;鉻鉬鋼;不銹鋼304/316

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ]

膜盒式蒸汽疏水閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【膜盒式蒸汽疏水器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

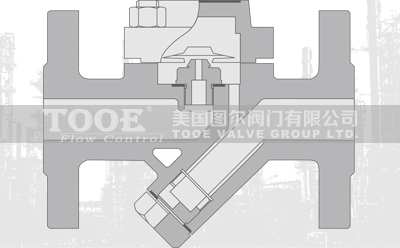

膜盒式蒸汽疏水器概述

膜盒式蒸汽疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(膜盒)的變形或膨脹帶動閥芯啟閉閥門，達到阻氣排水的目的。膜盒元件中充滿著熱敏液體，這種液體在任何壓力下的飽和溫度都穩定的略低于同壓力下水的飽和溫度。當疏水閥內溫度上升時，熱敏液體開始蒸發，內壓上升，元件膨脹直至關閉閥門；當溫度下降時，熱敏液體開始冷凝，內壓下降，元件收縮直至開啟閥門。熱靜力膜盒式蒸汽疏水閥動作速度快，零泄漏，結構簡單，維護方便，部件全部采用合金處理的不銹鋼，耐磨，耐氣蝕，使用壽命長，排空能力強，排水迅速，安裝方式隨意，可以實現多個膜盒組合，適用于大的排量場合，具有良好的排空氣性能，不怕凍，零泄漏，背壓率達到75%。

膜盒式蒸汽疏水器參數

公稱通徑：DN15-DN50(1/2"-2")		公稱壓力：PN 1.0Mpa-4.0Mpa
適用溫度：-20℃≤T≤425℃		適用介質：蒸汽；空氣；凝結水
設計制造：GB/T 22654-2008		試驗方法：GB/T 12251-2005
閥體材質：碳鋼WCB;不銹鋼304/316		雙金屬片膜盒：不銹鋼304
過濾網：不銹鋼304		彈簧材質：不銹鋼

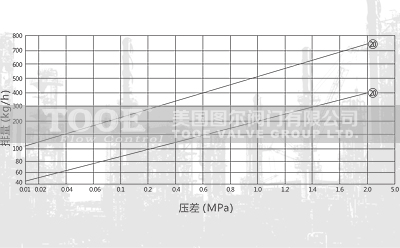

膜盒式蒸汽疏水器特性

- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

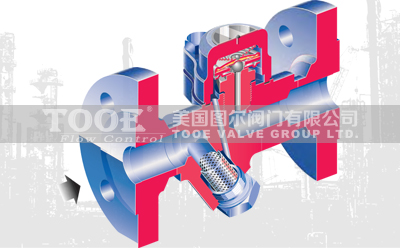

膜盒式蒸汽疏水器原理

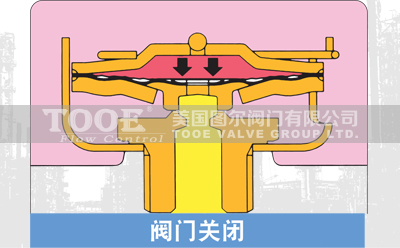

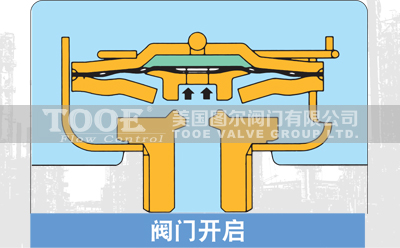

當用汽設備剛啟動時，膜盒內溫度較低，熱敏液體處于液態，內壓低于外壓，膜片收縮，閥門處于打開狀態，排放空氣、其他氣體及冷凝水。當冷凝水溫度逐漸接近飽和蒸氣溫度時，膜盒中的液體開始沸騰蒸發，內壓開始上升，膜盒膨脹，閥門關閉。當膜盒周圍的冷凝水溫度因熱損下降時，膜盒中的熱敏液體也開始冷卻冷凝，內壓逐漸下降。膜片在外壓的作用下開始向上運動，閥門再次開啟，排放冷凝水。此過程自動循環。

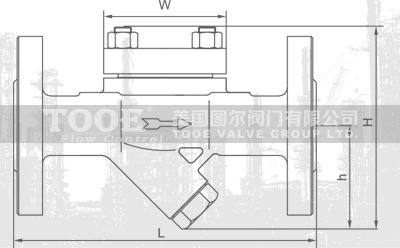

膜盒式蒸汽疏水器尺寸

DN	15	20	25	32	40	50
L	150	150	160	230	230	230
H	62	62	62	87	87	87
h	58	58	58	68	68	68
W	72	72	72	95	95	95

蒸汽疏水閥選擇指南

為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：

序號	選型條件		數據獲取方法	為什么要落實這個條件？
1	疏水閥的工作壓差(Mpa)	疏水閥的進口壓力	等同于用汽設備的工作壓力	因為不同壓差小，疏水閥的排水能力不同。
		疏水閥的出口壓力	可讀取疏水閥后的回收管線壓力表，若疏水閥對空排放，則值為零。
2	疏水閥的疏水量(kg/h)		等同于用汽設備的實際用汽量 *安全系數(2-3倍)	因為設備預熱時產生的凝結水量遠大于穩 定運行狀態下的產水量，因此要求疏水閥的最大疏水量要滿足設備的瞬間產水量，所以選擇疏水閥時，要考慮一定倍率的安全系數。詳見《蒸汽消耗情況圖》、《疏水閥選型安全倍率推薦表》。
3	疏水閥形式的選擇	機械型	適用于換熱設備疏水	管網與設備的特性不一樣，設備換熱要求排水及時，有水即排，所以適用機械型；而管網中保證連續疏水的同時要考慮閃蒸汽的環境影響及產品成本，所以選擇排量小，成本低的熱靜力型更為合適。
		熱靜力型熱動力型	適用于管網及采暖設備疏水
4	疏水閥的閥座號		由生產廠家根據以上參數提供，客戶也可以從最高工作壓力及壓差下的排水量要求來確定閥座號	閥座號是疏水閥滿負荷運轉的上限代號，超過該閥座號的工況易導致閥門停止工作
5	疏水閥型號的確定		查排量圖中橫軸的工作壓差值，與哪條閥座號線的交叉點的疏水量值能滿足設備要求，確定該閥座號后即可確定疏水閥型號。
6	疏水閥的連接尺寸，耐溫要求，材質要求		設計要求	北方地區為了防凍，應該選擇鑄鋼材質殼體。

不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。

序號	工況描述	較優化的三種選型排序
1	蒸汽管網、生活采暖、	①波紋管式	②雙金屬式	③倒吊桶式
1	普通工藝伴熱	(首選)	(≥2.5Mpa時，首選)	(管網末端首選)
2	工藝伴熱	①倒吊桶式	②膜盒式	③雙金屬式
2	(硫磺、苯酐等易結晶)	(首選)	(次選)	(次選)
3	≤2.5Mpa換熱設備	①帶溫控裝置自由浮球式	②帶溫控裝置杠桿浮球式	③倒吊桶式
3	(內置虹吸管)	(首選)	(排水量≥6t/h時，首選)	(次選)
4	≤2.5Mpa換熱設備	①杠桿浮球式	②自由浮球式	③倒吊桶式
4	(關注排水量)	(≤1t/h≥6t/h時，首選)	(1t/h≤排水量≤6t/h時，首選)	(次選)
5	≥2.5Mpa換熱設備	①先導倒吊桶式	②高壓杠桿浮球式	③自由浮球式
5	(關注排水量)	(首選)	(排水量≥6t/h時，首選)	(次選≤4.0Mpa≤不選)
6	換熱設備	①杠桿浮球式
6	(排水量≥10t/h)	(首選)
