美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【蒸汽汽水分離器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
蒸汽汽水分離器概述
在很多使用蒸汽的工藝中，需要盡可能地供應干燥蒸汽。然而除非是過熱蒸汽，所有工廠的蒸汽離開鍋爐時都會夾雜濕氣并在通過蒸汽系統時持續失去熱量并冷凝。安裝蒸汽疏水閥可以排除管到底部的冷凝水，但是不能排除流動蒸汽中夾雜的濕氣，這意味著提供干燥蒸汽不能光靠疏水閥門。另外，當流速較低(10m/s)，方向的變化和壓差都可能使一些在管道底部流動的冷凝水分散到蒸汽中。移除這部分流速接近于30m/s夾雜于蒸汽中的冷凝水就必須用汽水分離器。圖爾汽水分離器用于蒸汽、壓縮空氣及其它氣體系統可除去蒸汽、空氣或氣體等系統中所含水份。
汽水分離器是利用蒸汽流向急劇轉換方式，將蒸汽和蒸汽中含有的懸浮狀水滴分離。大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動，夾帶的水份由于速度降低而被分離出來，被分離的凝結水流經疏水閥排出，干燥清潔的蒸汽從分離器出口排出。為蒸汽設備提供高干度蒸汽，提高設備的熱效率，有效的防止管道內水錘的產生。
 |
 |
 |
蒸汽汽水分離器參數
| 公稱通徑：DN15-DN350 | 公稱壓力：PN 1.0Mpa-2.5Mpa | |
| 適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽；凝結水 | |
| 設計制造：ISO6552；GB/T22654 | 閥體材質：碳鋼WCB;不銹鋼304/316 | |
| 試驗方法：GB/T 12251-2005 | 連接長度：GB/T12250 |

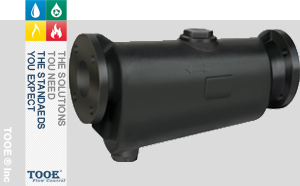

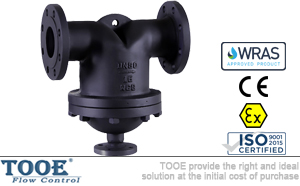

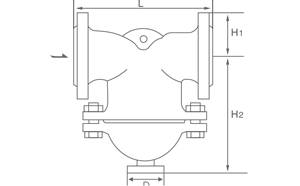

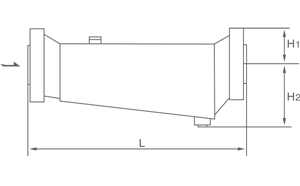

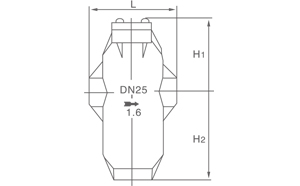

蒸汽汽水分離器尺寸
 |
 |
 |
| CF41-S2/S3/S4 |
CF11
|
C/UFS-2/3
|
|
型號
|
DN
|
L
|
H1
|
H2
|
D
|
|
CF11
|
15-20
|
130
|
115
|
156
|
螺紋
|
|
CF11
|
25
|
150
|
155
|
222
|
螺紋
|
|
CF41
|
20-32
|
320
|
65
|
100
|
螺紋
|
|
CF41
|
40-50
|
460
|
80
|
140
|
螺紋
|
|
CF41
|
65
|
490
|
90
|
180
|
螺紋
|
|
CF41
|
80-100
|
510
|
110
|
190
|
螺紋
|
|
CF41
|
125-150
|
590
|
145
|
200
|
螺紋
|
|
UFS1
|
50
|
270
|
80
|
260
|
DN25法蘭
|
|
UFS1
|
65
|
310
|
90
|
275
|
DN25法蘭
|
|
CFS2
|
80
|
400
|
98
|
330
|
DN25法蘭
|
|
CFS2
|
100
|
400
|
108
|
108
|
DN25法蘭
|
|
CFS3
|
150
|
450
|
140
|
410
|
DN25法蘭
|
|
CFS3
|
200
|
450
|
168
|
135
|
DN25法蘭
|
|
CFS4
|
250
|
550
|
203
|
517
|
DN25法蘭
|
|
CFS4
|
300
|
550
|
230
|
517
|
DN25法蘭
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因?yàn)椴煌瑝翰钚。杷y的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因?yàn)樵O(shè)備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口蒸汽汽水分離器"產品。
