| 產品信息 | |
| 產品型號：DH41F;DH44F;DEG-3-1/4-F | 產品壓力：1.0Mpa-4.0Mpa |
| 產品口徑：DN10-DN150 | 產品材質：不銹鋼 低溫鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭超低溫止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

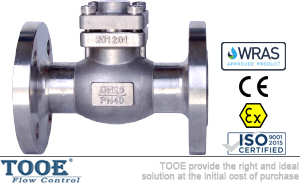

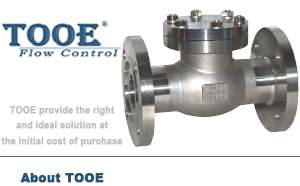

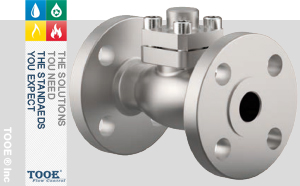

法蘭超低溫止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
在低溫領域需要專門設計的止回閥，以滿足遠低于冰點的溫度要求。超低溫止回閥的結構形式有升降式低溫止回閥和旋啟式低溫止回閥兩種。DH41F-40P超低溫止回閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-8小時)，以釋放應力，確保材料的低溫性能，工作溫度低至-196度。產品廣泛應用于液化天然氣、液化石油氣、空分等低溫行業。低溫止回閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，閥體與閥蓋用螺栓螺母連接，纏繞式墊片密封。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，閥體與閥蓋用螺紋連接，全焊密封。
 |
 |
 |
法蘭超低溫止回閥參數
| 公稱通徑：DN10mm-DN150mm | 介質：液化天然氣LNG；液氮LN2；LAr；C2H4；LCO2；LO2 | |
| 公稱壓力：1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa；6.4Mpa | 閥體材質：不銹鋼CF8 | |
| 適用溫度：-196℃~+80℃ | 閥蓋閥瓣：S30408 | |
| 連接方式：法蘭連接 | 閥瓣密封件：PTFE；PCTFE |

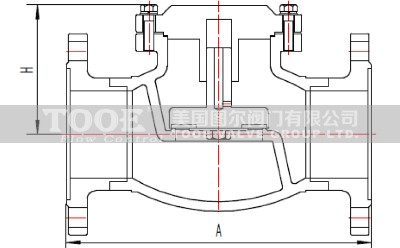

法蘭超低溫止回閥尺寸
 |
DH41F-40P低溫止回閥
|
|||||||
|
DN
|
A
|
H
|
KG
|
DN
|
A
|
H
|
KG
|
|
|
10
|
130
|
52
|
3.6
|
50
|
230
|
106
|
13.6
|
|
|
15
|
130
|
55
|
3.8
|
65
|
290
|
110
|
15.8
|
|
|
20
|
150
|
67
|
5.5
|
80
|
310
|
135
|
25.2
|
|
|
25
|
160
|
70
|
5.9
|
100
|
350
|
150
|
35.6
|
|
|
32
|
180
|
79
|
7.1
|
125
|
400
|
175
|
43.9
|
|
|
40
|
200
|
83
|
11.2
|
150
|
480
|
200
|
61.5
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭超低溫止回閥"產品。
