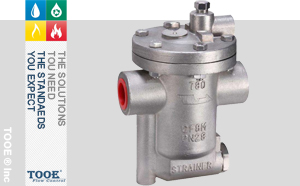

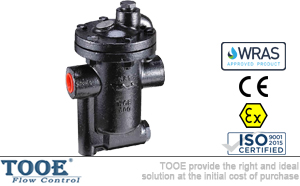

機械倒吊桶式蒸汽疏水閥 |
更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 疏水閥 > 機械式疏水閥 |
| 產品信息 | |
| 產品型號：CS15;880;JG-2-3-C/S | 產品壓力：PN1.0Mpa-4.0Mpa |
| 產品口徑：DN15-DN65 | 產品材質：鑄鋼WCB;鉻鉬鋼;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【機械倒吊桶式蒸汽疏水閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
機械倒吊桶式蒸汽疏水閥概述
倒置桶型蒸汽疏水閥是目前所知道的較可靠的疏水閥，幾乎可為所有蒸汽輸送管線，伴熱管線和蒸汽設備提供高效疏水。倒置桶在鑄鐵殼體內長期穩定可靠地工作，既降低維修費用，又節約蒸汽能源。獨特的杠桿機構將吊桶重力放大，以便開啟受到系統壓差作用的閥瓣。杠桿機構為自由浮動式，沒有固定支點造成的磨損。由于閥瓣與閥座位于閥體的頂部，污物不會存積在閥孔處。細小的雜質在閥內處于懸浮狀態，當?shù)跬跋鲁链蜷_(kāi)閥孔時，雜質便會隨凝結水在壓差作用下快速排除體外。880系列內置過濾器進一步提高了疏水閥工作的可靠性并可延長其使用壽命。閥門排放口完全被水封包圍，可防止新鮮蒸汽損失。倒置桶上的排氣孔可以確保在蒸汽溫度下連續自動排放空氣和CO2等不凝性氣體。盡管倒置桶疏水閥排放動作是間斷的，但其凝結水排放是連續的，不存在凝結水的積聚問題。同時倒置桶疏水閥可耐水擊。
 |
 |
 |
機械倒吊桶式蒸汽疏水閥參數
| 公稱通徑：DN15-DN65(1/2"-2 1/2") | 公稱壓力：PN 1.0Mpa-4.0Mpa(150LB-300LB) | |
| 適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽；空氣；凝結水 | |
| 設計制造：GB/T 22654-2008 | 試驗方法：GB/T 12251-2005 | |
| 吊桶/杠桿：不銹鋼304/316 | 自動排空氣裝置：不銹鋼；熱敏元件 | |
| 閥體材質：鑄鐵；鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 | 閥蓋材質：鑄鐵；鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 | |
| 閥座/閥瓣：STL合金；高鉻不銹鋼 | 過濾網材質：不銹鋼304 |

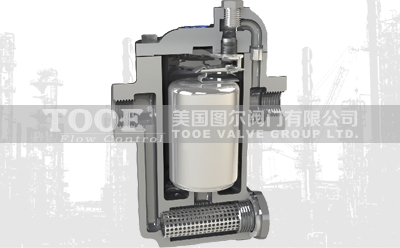

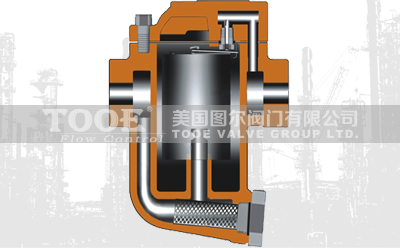

機械倒吊桶式蒸汽疏水閥結構
 |
 |
倒吊桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。

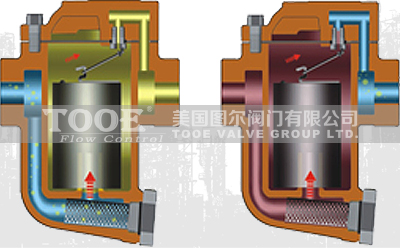

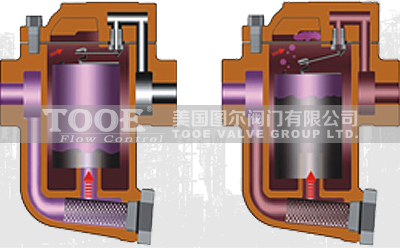

機械倒吊桶式蒸汽疏水閥原理
 |
 |
裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水

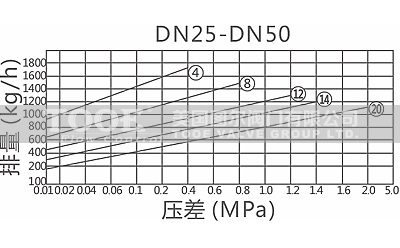

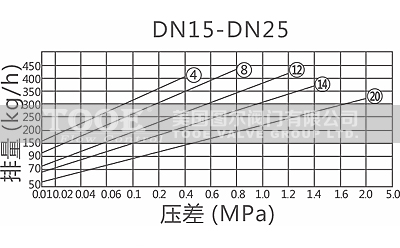

機械倒吊桶式蒸汽疏水閥排量
 |
 |
- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

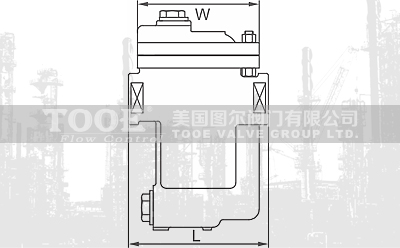

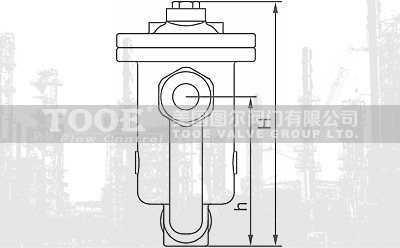

機械倒吊桶式蒸汽疏水閥尺寸
 |
 |
|
881
|
DN
|
L
|
H
|
h
|
W
|
|
15
|
120
|
180
|
102
|
103
|
|
|
20
|
120
|
180
|
102
|
103
|
|
|
25
|
130
|
180
|
102
|
103
|
|
|
882
|
DN
|
L
|
H
|
h
|
W
|
|
15
|
170
|
235
|
130
|
145
|
|
|
20
|
170
|
235
|
130
|
145
|
|
|
25
|
170
|
235
|
130
|
145
|
|
|
815
|
DN
|
L
|
H
|
h
|
W
|
|
40
|
225
|
416
|
252
|
220
|
|
|
50
|
225
|
416
|
252
|
220
|
|
|
65
|
225
|
416
|
252
|
220
|
|
|
883
|
DN
|
L
|
H
|
h
|
W
|
|
25
|
205
|
322
|
192
|
178
|
|
|
32
|
205
|
322
|
192
|
178
|
|
|
40
|
205
|
322
|
192
|
178
|
|
|
50
|
205
|
322
|
192
|
178
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因?yàn)椴煌瑝翰钚。杷y的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因?yàn)樵O(shè)備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
