美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【機械自由浮球式蒸汽疏水器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

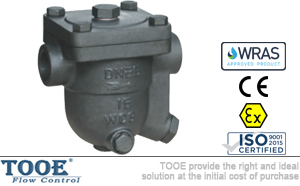

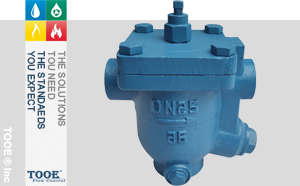

機械自由浮球式蒸汽疏水器概述
機械自由浮球式蒸汽疏水器根據浮力原理，利用凝結水與蒸汽的密度差，通過凝結水液位變化，自動調節閥座孔的開度，使空心浮球表面貼合閥座來開啟或關閉閥門，達到阻氣排水的目的。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。自由浮球式蒸汽疏水閥確保冷凝水連續、瞬時排放，沒有冷凝水滯留，提高換熱效率，且不受背壓影響。內置不銹鋼過濾器，防止雜質或管垢進入閥內。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得良好的加熱效果。
 |
 |
 |
機械自由浮球式蒸汽疏水器參數
| 公稱通徑：DN15-DN50(1/2"-2") | 公稱壓力：PN 1.0Mpa-6.4Mpa(150LB-300LB) | |
| 適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽；空氣；凝結水 | |
| 設計制造：GB/T 22654-2008 | 試驗方法：GB/T 12251-2005 | |
| 浮球材質：不銹鋼304/316 | 排氣組件：不銹鋼 | |
| 閥體材質：鑄鐵；鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 | 閥蓋材質：鑄鐵；鑄鋼WCB；鉻鉬鋼WC6/WC9；不銹鋼304/316 | |
| 閥座材質：不銹鋼9Cr18；304+STL合金 | 過濾網材質：不銹鋼304 |
機械自由浮球式蒸汽疏水器結構
 |
 |

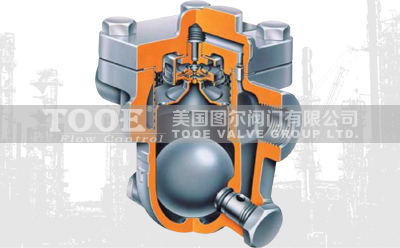

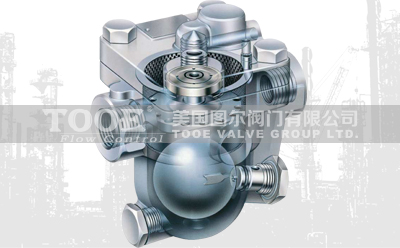

機械自由浮球式蒸汽疏水器主要由浮球和自動排空裝置組成，閥腔內的動作元件--不銹鋼空心浮球，采用高精度研磨工藝制造，整個球面均可做密封面，工作時無集中磨損，使用壽命長，閥腔內無易損件，可靠性高。能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得較高的熱效率。蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定。排空氣性能好有自動或手動排空氣裝置，無氣鎖現象，工作平穩無噪音。
機械自由浮球式蒸汽疏水器原理
 |
 |

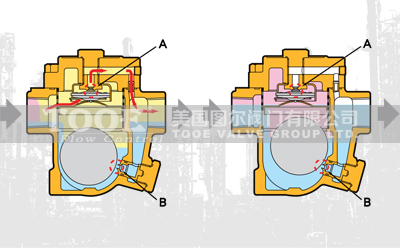

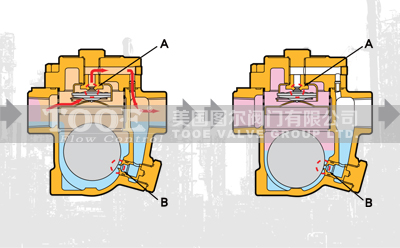

1.排出初始空氣和冷凝水：當疏水閥內溫度較低時(啟動)，X-元件收縮，閥口(A)開放，連續地排放初始空氣；當冷凝水進入疏水閥，空氣和低溫冷凝水從閥口(A)排出的同時，浮球上浮，冷凝水從閥嘴(B)排出。2.排出冷凝水：當所有的初始空氣和低溫冷凝水被排出后，高溫冷凝水進入使X-元件受熱，使其在蒸汽到達疏水閥之前關閉閥口(A)，而流入的高溫冷凝水仍通過閥嘴(B)連續排出。3.排出熱空氣：日常運行中，一旦空氣進入或冷凝水積存在疏水閥內，X-元件將迅速感知其帶來的溫度下降而收縮，打開閥口(A)排出空氣和低溫冷凝水；當溫度恢復到接近飽和蒸汽溫度時，X-元件將迅速膨脹，關閉閥口(A)。4.閉閥狀態：當沒有冷凝水流入疏水閥時，浮球?qū)㈥P(guān)閉始終位于冷凝水液位以下閥口(B)；疏水閥上部充滿蒸汽，閥口(A)保持關閉；疏水閥閥口(B)保持水封，防止蒸汽泄漏。
機械自由浮球式蒸汽疏水器排量
 |
 |

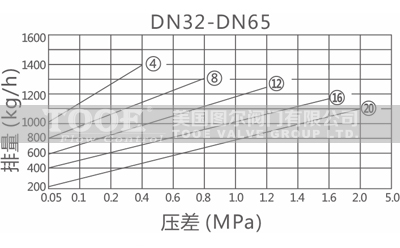

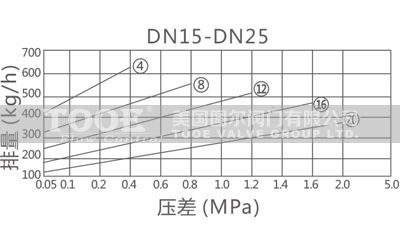

- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

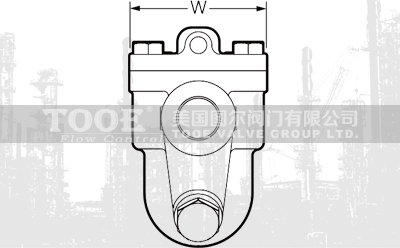

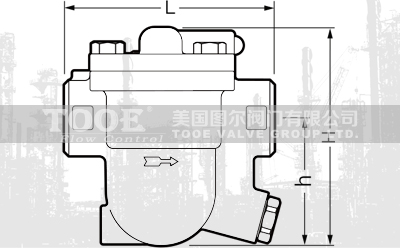

機械自由浮球式蒸汽疏水器尺寸
 |
 |
|
DN
|
L
|
H
|
h
|
W
|
|
15
|
155
|
195
|
97
|
105
|
|
20
|
155
|
200
|
103
|
105
|
|
25
|
155
|
210
|
105
|
115
|
|
32
|
160
|
220
|
116
|
120
|
|
40
|
160
|
220
|
116
|
120
|
|
50
|
160
|
235
|
123
|
120
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因?yàn)椴煌瑝翰钚。杷y的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因?yàn)樵O(shè)備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口機械自由浮球式蒸汽疏水器"產品。
