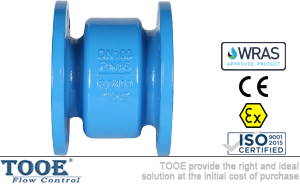

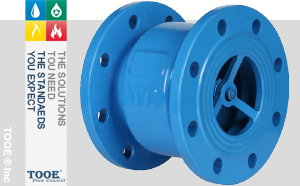

法蘭消聲止回閥概述

止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
HC41X節能消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。HC41X法蘭消聲止回閥閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。節能消聲止回閥具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。

法蘭消聲止回閥參數

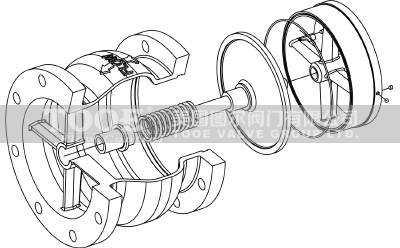

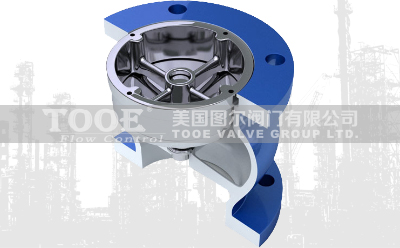

法蘭消聲止回閥構造

構造原理：當介質按規定方向流動時，HC41X節能消聲止回閥閥瓣受介質力的作用，被開啟；介質逆流時，因閥瓣自重和閥瓣受介質反向力和彈簧力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

法蘭消聲止回閥特性

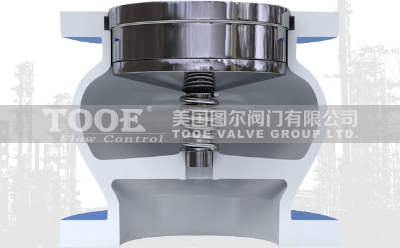

消聲止回閥水頭損失,壓降	消聲止回閥結構原理

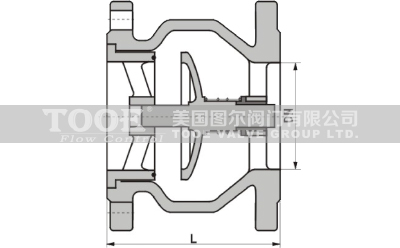

法蘭消聲止回閥尺寸

	DN	L	DN	L
	40	112	250	310
	50	120	300	320
	65	130	350	380
	80	150	400	405
	100	165	450	430
	125	190	500	450
	150	210	600	510
	200	255

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭消聲止回閥"產品。
