| 產品信息 | |
| 產品型號：H61Y;H11Y;EA-2/5-1/4-Y | 產品壓力：150LB-1500LB |
| 產品口徑：3/8 | 產品材質：A105/F304/F316/F316L/F11/LF2 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【螺紋焊接鍛鋼止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
螺紋焊接鍛鋼止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
鍛鋼止回閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。鍛鋼止回閥還有三種不同的結構設計，分別是：立升式鍛鋼止回閥、球形鍛鋼止回閥和旋啟式鍛鋼止回閥。
 |
 |
 |
螺紋焊接鍛鋼止回閥參數
| 公稱通徑：3/8"-2 1/2"(DN10-DN65) | 閥體材質：A105、F304、F316、F316L、F11、LF2 | |
| 公稱壓力：150LB-1500LB | 閥座材質：410、410HF、304、316、316L、F51 | |
| 適用溫度：-196℃~425℃ | 設計標準：MSS SP-118；BS5352；ANSI/ASME B16.34 | |
| 適用介質：水、蒸汽、油品等 | 連接標準：承插口ANSI B16.11；JB/T 1715 | |
| 連接方式：螺紋、承插焊SW、對焊BW | 連接標準：螺紋口ANSI B1.20.1；JB/T 7306 | |
| 試驗標準：API 598；GB/T 13927；JB/T 9092 | 連接標準：對焊口ANSI B16.25；JB/T 12224 |
螺紋焊接鍛鋼止回閥構造
 |
 |

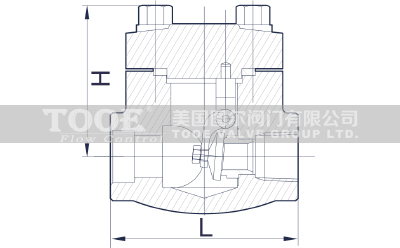

- H64H/Y；H14H/Y鍛鋼旋啟式止回閥：旋啟式止回閥有一介鉸鏈機構，還有一個閥瓣可自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。

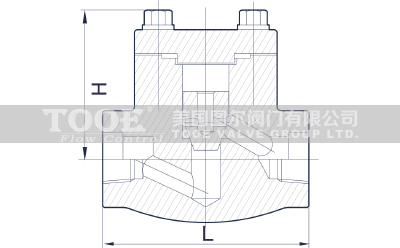

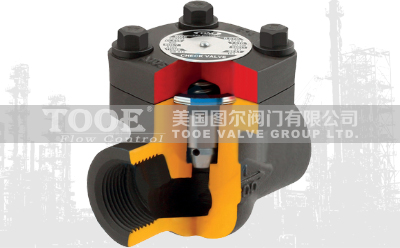

- H61H/Y；H11H/Y鍛鋼升降式止回閥(鍛鋼球式止回閥)：閥瓣可變換為節流型、針型、球型。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。
螺紋焊接鍛鋼止回閥尺寸
 |
 |
|
IN
|
R.P
|
-
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
-
|
|
F.P
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
|
|
L
|
升降式
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
旋啟式
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
|
|
H
|
升降式
|
61
|
61
|
61
|
78
|
84
|
84
|
118
|
132
|
|
旋啟式
|
61
|
61
|
61
|
78
|
84
|
84
|
120
|
133
|
|
|
KG
|
升降式
|
1.2
|
1.5
|
1.7
|
3.3
|
4.2
|
4.2
|
10.5
|
12.5
|
|
旋啟式
|
1.4
|
1.5
|
1.7
|
3.3
|
4.2
|
4.2
|
8.5
|
10.9
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口螺紋承插焊鍛鋼止回閥"產品。
