| 產品信息 | |
| 產品型號：FL941F/W | 產品壓力：1.6Mpa-2.5Mpa |
| 產品口徑：DN25-DN300 | 產品材質：碳鋼 鑄鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動放料閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
電動放料閥概述
FL941F/W電動放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升(電動上展式放料閥)和下降(電動下展式放料閥)兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。
放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。
 |
 |
 |
電動放料閥參數
| 公稱通徑：DN25-DN250 | 公稱壓力：1.0Mpa-2.5Mpa | |
| 適用溫度：-30℃~380℃ | 適用介質：水、顆粒、油品 | |
| 閥體材質：碳鋼、不銹鋼 | 閥座材質：硬質合金 | |
| 閥瓣材質：WCB+STL；F304+STL | 閥桿材質：不銹鋼 | |
| 密封面：硬質合金 | 填料材質：PTFE；柔性石墨 | |
| 連接法蘭：GB/T9113；JB79；ASME B16.5 | 結構長度：GB/T12221 | |
| 設計制造：HG/T 21551-1995；ASME B16.34 | 試驗檢驗：GB/T13927；JB/T9092；API598 |
電動放料閥特性
放料閥分為上展示和下展示，主要區別有：
1.上展式為閥瓣向上運動閥門打開，打開時閥門需克服介質作用力，打開時較關閉力矩大。上展式用于有攪拌器(除框式錨式)的反應釜放料。
2.下展式、柱塞式為閥瓣(柱塞)向下運動閥門打開，打開時運動方向與介質作用力相同，因而打開時較關閉力矩小。下展式、柱塞式用于框式錨式攪拌器的反應釜放料。

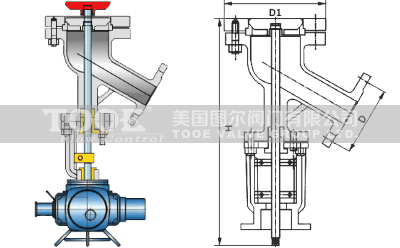

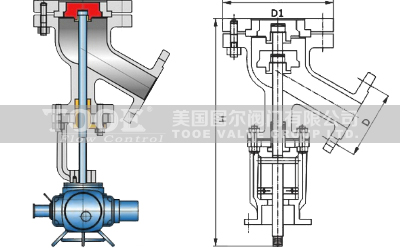

電動放料閥尺寸
 |
 |
| 上展式電動放料閥 |
下展式電動放料閥
|
|
公稱通徑
|
電動上展式
|
公稱通徑
|
電動下展式
|
||||||
|
DN(mm)
|
H
|
D
|
D1
|
重量/kg
|
DN(mm)
|
H
|
D
|
D1
|
重量/kg
|
|
25
|
205
|
115
|
85
|
21
|
25
|
205
|
115
|
135
|
21
|
|
32
|
210
|
135
|
100
|
24
|
32
|
210
|
135
|
145
|
24
|
|
40
|
210
|
145
|
110
|
26
|
40
|
210
|
145
|
160
|
26
|
|
50
|
232
|
160
|
125
|
29
|
50
|
232
|
160
|
180
|
29
|
|
65
|
250
|
180
|
145
|
35
|
65
|
250
|
180
|
195
|
35
|
|
80
|
270
|
195
|
160
|
50
|
80
|
270
|
195
|
215
|
50
|
|
10
|
320
|
215
|
180
|
93
|
10
|
320
|
215
|
260
|
93
|
|
125
|
355
|
245
|
210
|
142
|
125
|
355
|
245
|
280
|
142
|
|
150
|
380
|
280
|
240
|
160
|
150
|
380
|
280
|
335
|
160
|
|
200
|
490
|
335
|
295
|
240
|
200
|
490
|
335
|
405
|
240
|
