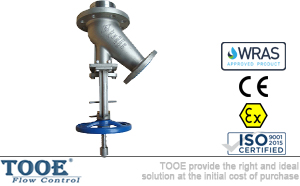

上展式釜底放料閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【上展式釜底放料閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

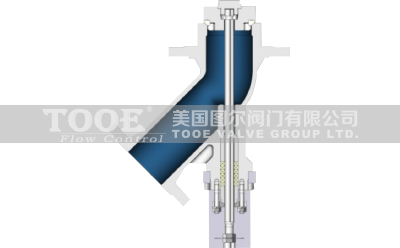

上展式釜底放料閥概述

上展式放料閥為閥桿上升將閥體推入到容器內部而打開的外閥式閥門，即閥瓣向上運動閥門打開。上展式放料閥打開時閥門需克服介質作用力，打開時較關閉力矩大。上展式用于有攪拌器(除框式錨式)的反應釜放料。
放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。可提供各種操作方式，例如手動，氣動(彈簧復位式，雙作用式、帶手輪和不帶手輪)，電動，液動，齒輪等。

上展式釜底放料閥參數

公稱通徑：DN25-DN250		公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-30℃~380℃		適用介質：水、顆粒、油品
閥體材質：碳鋼、不銹鋼		閥座材質：硬質合金
閥瓣材質：WCB+STL；F304+STL		閥桿材質：不銹鋼
密封面：硬質合金/PTFE		填料材質：PTFE；柔性石墨
連接法蘭：GB/T9113；JB79；ASME B16.5		結構長度：GB/T12221
設計制造：HG/T 21551-1995；ASME B16.34		試驗檢驗：GB/T13927；JB/T9092；API598

上展式釜底放料閥特性

1.通過槽內的液壓，使閥座面的接觸壓力變高，取得良好的閥門關斷性。
2.閥門打開的時候，依靠?jī)?nèi)閥，能夠有效沖散水槽底部積存的沉淀物層。
3.閥體的標準規格是不銹鋼材料，所以具有優越的耐腐蝕性和耐用性。
4.因?yàn)镃v值很大，所以能讓容器內的流體在短時間內流出來，流路的平滑結構不會讓流體在閥體內停滯。

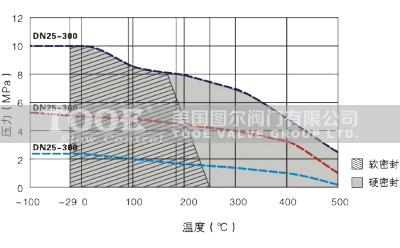

上展式釜底放料閥溫度壓力范圍

WCB溫度壓力曲線	CF8M溫度壓力曲線

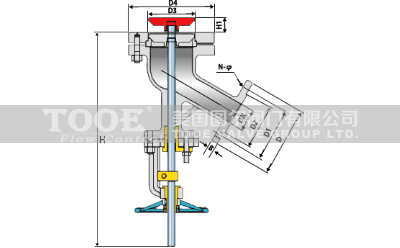

上展式釜底放料閥尺寸

上展式釜底放料閥	上展式釜底放料閥

DN	25	32	40	50	65	80	100	125	150	200
H	205	210	210	232	250	270	320	355	380	490
D	115	135	145	160	180	195	215	245	280	335
D4	85	100	110	125	145	160	180	210	240	295
重量/kg	21	24	26	29	35	50	93	142	160	240

PS：數據供參考，以產品訂購時最終確認的數據為準；未列規格及尺寸，請咨詢客服人員。

上展式釜底放料閥安裝說明

安裝上展式放料閥時，請?jiān)诖怪狈较蛏希�使手輪或�?zhí)行機構安裝在下方。避免水平安裝，否則由閥桿的偏加重而引起的偏心會導致閥座部位或密封部位發生泄漏。另外，使閥座面和容器的內底面在同一水平線上。還要注意的是本閥門容器設計、制造的入口側的連接尺寸比閥門口徑要大。
