| 產品信息 | |
| 產品型號：FL641F/W | 產品壓力：1.6Mpa-2.5Mpa |
| 產品口徑：DN25-DN300 | 產品材質：碳鋼 鑄鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動放料閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
氣動放料閥概述
FL641F/W氣動放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升(氣動上展式放料閥)和下降(氣動下展式放料閥)兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。氣動執行機構有氣動活塞式和氣動薄膜式兩種可選。
放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。
 |
 |
 |
氣動放料閥參數
| 公稱通徑：DN25-DN250 | 公稱壓力：1.0Mpa-2.5Mpa | |
| 適用溫度：-30℃~380℃ | 適用介質：水、顆粒、油品 | |
| 閥體材質：碳鋼、不銹鋼 | 閥座材質：硬質合金 | |
| 閥瓣材質：WCB+STL；F304+STL | 閥桿材質：不銹鋼 | |
| 密封面：硬質合金 | 填料材質：PTFE；柔性石墨 | |
| 連接法蘭：GB/T9113；JB79；ASME B16.5 | 結構長度：GB/T12221 | |
| 設計制造：HG/T 21551-1995；ASME B16.34 | 試驗檢驗：GB/T13927；JB/T9092；API598 |
氣動放料閥特性
放料閥分為上展示和下展示，主要區別有：
1.上展式為閥瓣向上運動閥門打開，打開時閥門需克服介質作用力，打開時較關閉力矩大。上展式用于有攪拌器(除框式錨式)的反應釜放料。
2.下展式、柱塞式為閥瓣(柱塞)向下運動閥門打開，打開時運動方向與介質作用力相同，因而打開時較關閉力矩小。下展式、柱塞式用于框式錨式攪拌器的反應釜放料。
氣動放料閥尺寸
 |
 |
| 上展式氣動放料閥 |

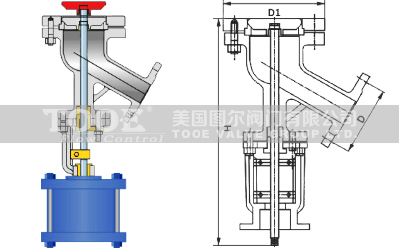

下展式氣動放料閥
|
|
公稱通徑
|
氣動上展式
|
公稱通徑
|
氣動下展式
|
||||||
|
DN(mm)
|
H
|
D
|
D1
|
重量/kg
|
DN(mm)
|
H
|
D
|
D1
|
重量/kg
|
|
25
|
205
|
115
|
85
|
21
|
25
|
205
|
115
|
135
|
21
|
|
32
|
210
|
135
|
100
|
24
|
32
|
210
|
135
|
145
|
24
|
|
40
|
210
|
145
|
110
|
26
|
40
|
210
|
145
|
160
|
26
|
|
50
|
232
|
160
|
125
|
29
|
50
|
232
|
160
|
180
|
29
|
|
65
|
250
|
180
|
145
|
35
|
65
|
250
|
180
|
195
|
35
|
|
80
|
270
|
195
|
160
|
50
|
80
|
270
|
195
|
215
|
50
|
|
10
|
320
|
215
|
180
|
93
|
10
|
320
|
215
|
260
|
93
|
|
125
|
355
|
245
|
210
|
142
|
125
|
355
|
245
|
280
|
142
|
|
150
|
380
|
280
|
240
|
160
|
150
|
380
|
280
|
335
|
160
|
|
200
|
490
|
335
|
295
|
240
|
200
|
490
|
335
|
405
|
240
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動放料閥"產品。
