水力控制閥概述Automatic Hydraulic Control Valves Overview

水力控制閥按結構可分為隔膜型、多功能型和過濾活塞型三種。工作原理相同，都是以上下游壓力差△P為動力，由導閥控制，使隔膜(活塞)液壓式差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。
隔膜式水力控制閥是所有水力控制閥的基礎，可以配合不同的控制裝置，從功能上來使用不同的場合，例如，配上減壓子閥，整個閥門就是一個減壓閥；配上泄壓子閥，整個閥門就變成一個泄壓閥，等等。閥門備有多種口徑和法蘭標準可供選擇，廣泛應用與市政供水、樓宇供水、空調、消防、工業用水、電力及灌溉設施等。圖爾水力控制閥，結構簡單，閥體內的活動配件只有隔膜。閥門維修或保養時，不需要將整個閥門從管線中拆下，僅拆除上蓋后，即可拆換隔膜。

Y型水力控制閥是所有水力控制閥的基礎，可以配合不同的控制裝置，從功能上來使用不同的場合，例如，配上減壓子閥，整個閥門就是一個減壓閥；配上泄壓子閥，整個閥門就變成一個泄壓閥，等等。閥門備有多種口徑和法蘭標準可供選擇，廣泛應用與市政供水、樓宇供水、空調、消防、工業用水、電力及灌溉設施等。

孔蝕現象的產生：當流體以較高的流速通過閥門的閥蓋時，壓力會下降。當壓力降到液體的飽和氣壓時，液體會汽化，在流體中形成氣泡。當這些氣泡高速通過閥門的時候，會切削閥門內部的配件，其產生的破壞力不亞于泥沙等雜質對閥門的破壞。孔蝕現象同時還會帶來明顯的噪音和震動。當控制閥用做減壓閥或泄壓閥時，由于閥門兩端的壓力差太大，可能會導致孔蝕現象的產生。
防止孔蝕現象的方法：
1. 如果條件允許，增加下游壓力。
2. 選擇更大口徑的閥門，降低流體通過閥門的流速。
3. 并聯使用多個閥門，降低通過單個閥門的流量，降低閥門的輸入壓力。
4. 對于減壓閥，可以串聯使用多個閥門，來降低通過單個閥門的壓差大小。

水力控制閥型號編制Automatic Hydraulic Control Valves Figure Number System

種類Type	標準Standard	連接Connection	結構Style	功能Function	材質Material
V-水力閥	G-GB	2-內螺紋	1-隔膜式	1-遙控浮球閥	T-銅
	A-API	3-法蘭	2-多功能	2-減壓穩壓閥	Z-鑄鐵
	D-DIN		3-過濾活塞	3-緩閉止回閥	C-鑄鋼
	J-JIS			4-流量控制閥	S-不銹鋼

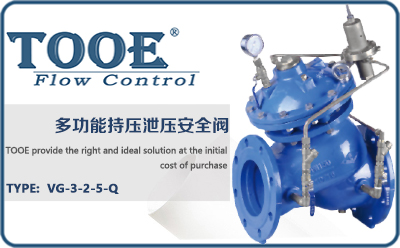

				5-持壓泄壓閥	Q-球墨鑄鐵

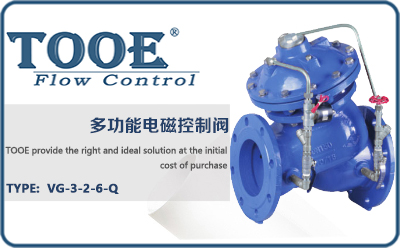

				6-電動控制閥
				7-水泵控制閥
				8-壓差控制閥

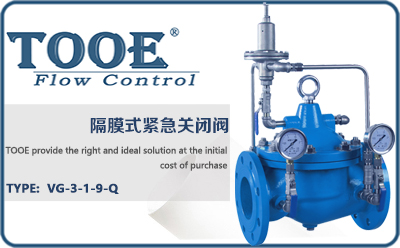

				9-緊急關閉閥

角型水擊泄放閥型號：GA6600；直通水擊泄放閥型號：GA6700
角型水擊預防閥型號：GA5500；直通水擊預防閥型號：GA5700
