自力式氮封泄氮閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【自力式氮封閥/供氮閥/泄氮閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

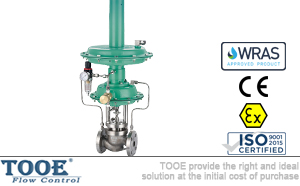

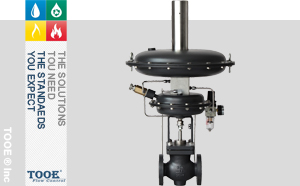

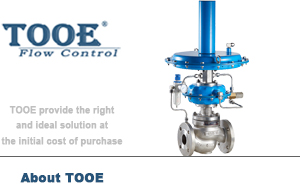

自力式氮封閥/供氮閥/泄氮閥產品概述

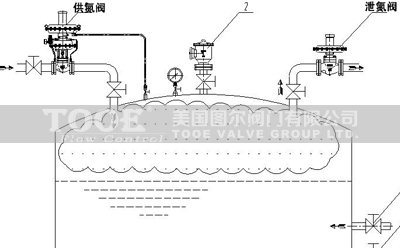

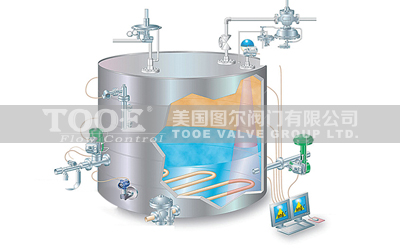

氮封裝置控制閥，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。氮封系統是基于壓力的氣封工藝，可確保儲罐頂部空間處于惰性氣體保護與微正壓控制之下。氮封裝置常規情況是由供氮閥、泄氮閥和呼吸閥三大部份組成。當罐內壓力升高超過設定值時，供氮閥關閉，泄氮閥打開，將罐內多余壓力快速泄放。在儲罐內壓力降低時，泄氮閥處于關閉狀態，供氮閥開啟，向罐內注入氮?dú)獠⒈ＷC儲罐處于微正壓的狀態。供氮閥氮?dú)庠磯毫Ρ３衷?.2~0.8MPa之間的一個固定值，壓力越穩定、供氮閥調節精度越高、氮封壓力越平穩；儲罐頂部的呼吸閥，是在氮封裝置失靈或不能滿足流量要求時，儲罐內壓力劇增或減小，導致呼吸閥開啟，排出氮?dú)猓蛭肟諝猓鸬奖Ｗo(hù)儲罐作用，正常情況下，呼吸閥處于關閉狀態。

自力式氮封閥/供氮閥/泄氮閥技術參數

公稱通徑：DN20-DN100		閥體材質：鑄鋼WCB；不銹鋼304/316/316L
公稱壓力：PN1.0；1.6；4.0；6.4Mpa		閥芯材料：不銹鋼；不銹鋼鑲嵌橡膠圈
適用溫度：≤80℃		閥桿材料：不銹鋼
閥芯型式：單座；雙座；套筒		膜蓋材料：鋼板鍍鋅
流量特性：快開		膜片材料：丁腈橡膠；氟橡膠；耐油橡膠
設定值偏差：±5%		壓力平衡：不銹鋼波紋管
允許泄漏量：標準型-IV級(符合GB/T4312-92標準)		允許泄漏量：嚴密型-VI級(符合GB/T4312-92標準)
壓力設定范圍(Kpa)：0.4~0.5；5~10；9~14；13~19；18~24；22~28；27~33；36~44；42~51；49~58；56~66

自力式氮封閥/供氮閥/泄氮閥額定流量系數、額定行程、性能

供氮裝置
公稱通徑	25									32	40	50	65	80	100
閥座通徑	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100
流量系數	0.2	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	20	30	48	75	120	190
額定行程	8									10	10	14	20	20	25

泄氮裝置
公稱通徑	20	25	32	40	50	65	80	100
閥座通徑	20	25	32	40	50	65	80	100
流量系數	6.9	11	20	30	48	75	120	190
額定行程	8	8	10	10	14	20	20	25

自力式氮封閥/供氮閥/泄氮閥工作原理

- 供氮裝置(供氮閥)無需外加能源，利用被調介質自身能量為動力源，自動控制閥后壓力或儲罐壓力，使儲罐壓力保持恒定。現已廣泛應用于化工儲罐氮封、醫藥儲罐氮封、超純水氮封、食用油氮封、導熱油槽罐氮封等需要與空氣隔絕的氮封保護系統。供氮閥閥芯的初始位置是開啟位置，當指揮器執行器檢測到閥后壓力升高至設定值，自動關閉指揮器，隨即主閥開度逐漸減小，直到閥后壓力穩定在設定的給定值。供氮裝置工作原理：將設在灌頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構，介質在檢測元件上產生一個作用力與預設彈簧預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯打開，使閥前氣體經減壓閥、節流閥，進入主閥執行機構上、下膜室，打開主閥閥芯，向罐內充注氮?dú)猓划?dāng)罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。
- 泄氮裝置(泄氮閥)是一種無需外加能源，利用被調介質本身壓力變化而實現自動調節的控制閥。泄氮裝置(泄氮閥)從30mmH2O至0.2MPa均可分段調節，泄氮裝置(泄氮閥)為氮封閥的泄壓部分：當罐內壓力升高至設定值時，供氮閥關閉，泄氮閥打開，將罐內多余壓力泄放。泄氨裝置工作原理：該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構，介質在檢測元件上產生一個作用力預設彈簧預緊力相平衡。當罐內壓力升高至于泄氨裝置壓力設定點，平衡被破壞，使閥芯上移，打開閥門，向外界泄放氮?dú)猓划?dāng)罐內壓力降至泄氨裝置壓力設定點，由于預設彈簧力作用，關閉閥門。

自力式氮封閥/供氮閥/泄氮閥尺寸結構


供氮裝置(供氮閥)	泄氮裝置(泄氮閥)

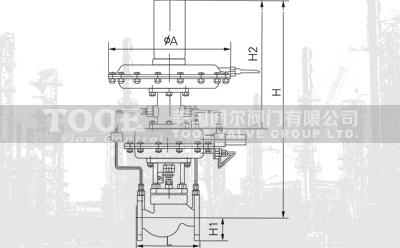

供氮裝置外形尺寸及重量
DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
A	308	308	308	308	394	394	394
H2	415	415	415	415	415	415	415
H1	60	75	80	85	95	105	120
H	720	730	730	750	790	840	890
KG	32	35	40	50	90	115	280

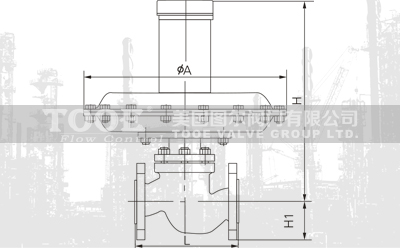

泄氮裝置外形尺寸及重量
DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
A	308	308	308	308	394	394	394
H1	60	75	80	85	95	105	120
H	380	400	420	430	550	560	570
KG	12	13	15	17	20	28	38
