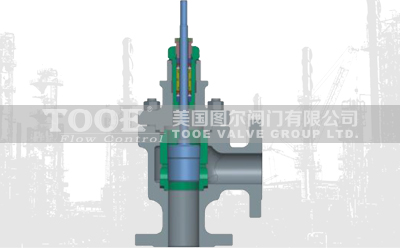

氣動薄膜角形調節閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動薄膜角形調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

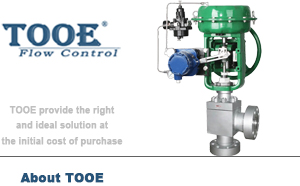

氣動薄膜角形調節閥產品概述

氣動調節閥又稱直行程氣動控制閥，是以壓縮空氣作為動力源，以氣動薄膜執行器為驅動機構，結合閥門定位器接收來自PLC或控制儀表輸出的信號，實現自動控制調節閥開度，精準的調節介質流量、壓力、溫度參數的給定值。ZMAS/ZMBS型氣動薄膜角形單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流路通暢，壓降損失小，流量大。閥芯導向面積大，抗震性好，調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大，該閥廣泛適用于允許泄漏量小閥前后壓差不大場合，控制高粘度介質及含有顆粒的流體和泥漿，閃蒸流體等，可避免結焦、堵塞，便于自凈與清洗。PN220、PN320公稱壓力角形高壓調節閥專為易產生氣蝕高壓系統設計的一種特殊閥門。

氣動薄膜角形調節閥技術參數

公稱通徑：DN20-DN300(3/4"-12")		閥芯形式：單座、套筒型閥芯
公稱壓力：PN 1.0Mpa-32Mpa(150LB-1500LB)		閥體形式：角式鑄造球型閥體
適用溫度：-60℃~560℃		閥體材質：鑄鋼WCB；不銹鋼304/316/316L
適用介質：水；蒸汽；油品等		填料材質：V型聚四氟乙烯；柔性石墨
連接方式：法蘭FF/RF/MF/RTJ；焊接SW/BW		密封墊：金屬夾石墨密封墊
流量特性：線性；等百分比；快開		可調范圍：50：1
法蘭端面距：IEC 60534；GB12221-89		泄漏量標準：ANSIB16.104；GB/T 4213
法蘭標準：GB/T9113；HG/T20592；ANSI；DIN		泄漏等級：硬密封IV級(0.01%閥額定容量)

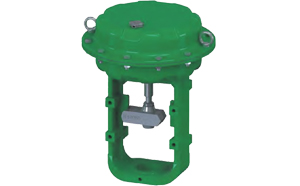

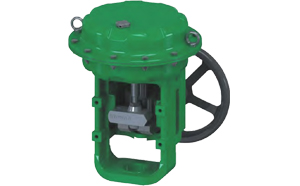

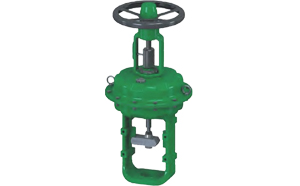

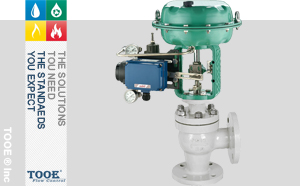

氣動執行機構，為多彈簧薄膜式執行機構，具有重量輕、體積小、輸出力穩定等特點。氣源通過作用在執行器內部的膜片，克服彈簧的反作用力做上下直線運動。在無氣源壓力時，壓縮彈簧反彈釋放壓力推動執行器的推軸往上或者往下運動。該系列執行機構按作用方式不同可分為正作用與反作用兩種類型。薄膜式氣動執行器可選配側裝手輪或頂裝手輪，在現場斷氣源之后，用戶可以通過搖動手輪，來實現閥門的開啟或者關閉。

執行器型式：	多彈簧式薄膜執行機構
閥作用：	氣關式FO(配正作用執行機構)，當氣源故障時，執行機構彈簧將閥打開
閥作用：	氣關式FC(配反作用執行機構)，當氣源故障時，執行機構彈簧將閥關閉
膜片材料：	丁腈橡膠夾增強滌綸織物
供氣壓力：	140KPa-340KPa
信號接口：	內螺紋M16×1.5
彈簧量程：	20KPa-100KPa；40KPa-200KPa；80KPa-240KPa
回差：	小于全行程的1%(帶定位器)；小于全行程的3%-5%(不帶定位器)
基本誤差：	小于全行程的±1%(帶定位器)；小于全行程的±5%(不帶定位器)
附件(選配)：	定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥

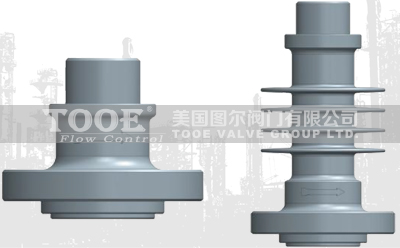

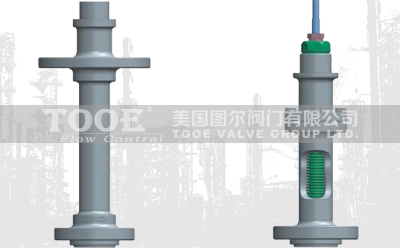

氣動薄膜角形調節閥閥蓋形式

- 標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。
- 高溫型閥蓋 ：通過散熱片增大閥蓋與周圍空氣的接觸面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶ -45℃~530℃ 。
- 低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。
- 金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填料函，確保不會因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。

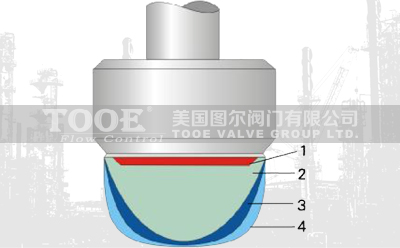

氣動薄膜角形調節閥流量特性

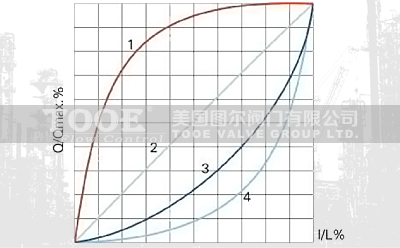

調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。在這種情況下，調節閥的開度與流量之間的特性曲線就會偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。
- 快開流量特性：用于開關控制系統,要求開度較小時就有較大的流量,隨開度的增加,流量很快就達到最大，此后再增加開度，流量的變化很小。
- 線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定，或閥門上的壓力降成為系統的主要壓力降時。
- 等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圍，或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。

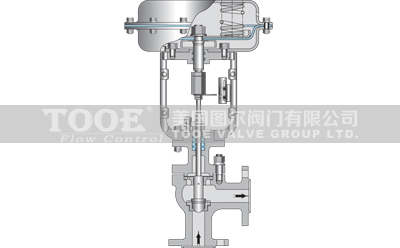

氣動薄膜角形調節閥構造原理

公稱通徑/mm		20				25	32	40	50	65	80	100	125	150	200
閥座直徑/mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200
Kv	線性	1.8	2.8	4.4	6.9	11	17	27	44	69	110	176	275	440	690
Kv	等比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程/mm		16	16	16	16	16	25	25	25	40	40	40	60	60	60
膜片有效面積		350cm2					350cm2			560cm2			900cm2
執行器型號		ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45

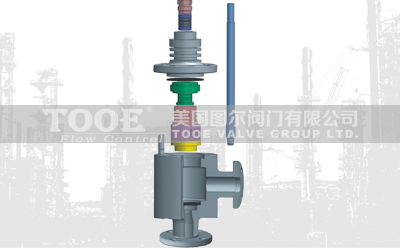

單座角型調節閥采用頂部導向結構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，適用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般適用于底進側出的場合，因為這樣可使調節有較好的穩定性。

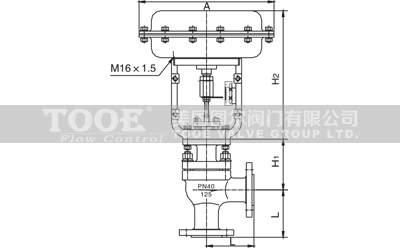

氣動薄膜角形調節閥尺寸結構

DN/mm		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	95	100	105	115	125	145	155	175	200	225	275
L	PN64	115	115	130	130	150	170	190	215	250	275	325
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	107	107	114	132	137	164	174	189	213	243	298
H1	PN64	119	119	122	140	157	169	179	200	230	250	304
H2		271	271	297	297	297	375	3758	375	455	455	455
kg	PN16/40	24	26	28	37	43	67	71	88	136	168	260
kg	PN64	27	30	35	47	58	84	88	109	179	202	305
