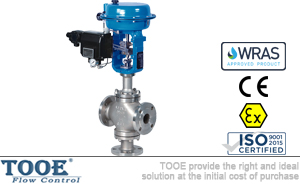

氣動薄膜三通分流合流調節閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 調節閥 > 氣動調節閥

產品信息
產品型號：PG-2-6/7-1-1/2;ZMAQ;ZMAX	產品壓力：PN1.0Mpa-10Mpa
產品口徑：DN20-DN300	產品材質：碳鋼不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

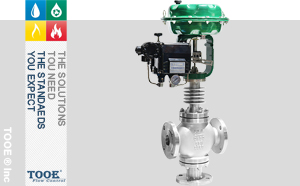

氣動薄膜三通分流合流調節閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動薄膜三通分流合流調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

氣動薄膜三通分流合流調節閥產品概述

氣動調節閥又稱直行程氣動控制閥，是以壓縮空氣作為動力源，以氣動薄膜執行器為驅動機構，結合閥門定位器接收來自PLC或控制儀表輸出的信號，實現自動控制調節閥開度，精準的調節介質流量、壓力、溫度參數的給定值。ZMAQ/ZMBQ/ZMAX/ZMBX型氣動薄膜三通調節閥主要用于將一股進口流體分成二股出口流體或者把二股進口流體合成一股出口流體。三通閥分為(ZMA/BQ)合流調節閥，(ZMA/BX)分流調節閥。公稱通徑和壓差較小時合流閥也可以作為分流閥用，但閥門尺寸大(＞DN100時)，壓差高的場合不能互換使用。

氣動薄膜三通分流合流調節閥技術參數

公稱通徑：DN20-DN300(3/4"-12")		閥芯形式：三通型雙座閥芯(V型缺口)
公稱壓力：PN 1.0Mpa-10Mpa(150LB-600LB)		閥體形式：三通鑄造球型閥體
適用溫度：-60℃~560℃		閥體材質：鑄鋼WCB；不銹鋼304/316/316L
適用介質：水；蒸汽；油品等		填料材質：V型聚四氟乙烯；柔性石墨
連接方式：法蘭FF/RF/MF/RTJ；焊接SW/BW		密封墊：金屬夾石墨密封墊
流量特性：線性；等百分比；快開		可調范圍：30：1
法蘭端面距：IEC 60534；GB12221-89		泄漏量標準：ANSIB16.104；GB/T 4213
法蘭標準：GB/T9113；HG/T20592；ANSI；DIN		泄漏等級：硬密封IV級(0.01%閥額定容量)

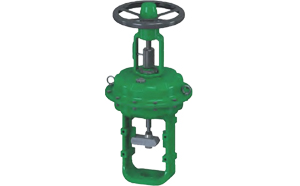

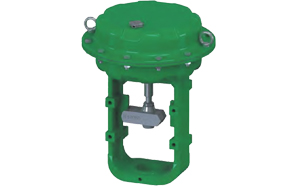

氣動執行機構，為多彈簧薄膜式執行機構，具有重量輕、體積小、輸出力穩定等特點。氣源通過作用在執行器內部的膜片，克服彈簧的反作用力做上下直線運動。在無氣源壓力時，壓縮彈簧反彈釋放壓力推動執行器的推軸往上或者往下運動。該系列執行機構按作用方式不同可分為正作用與反作用兩種類型。薄膜式氣動執行器可選配側裝手輪或頂裝手輪，在現場斷氣源之后，用戶可以通過搖動手輪，來實現閥門的開啟或者關閉。

執行器型式：	多彈簧式薄膜執行機構
閥作用：	氣關式FO(配正作用執行機構)，當氣源故障時，執行機構彈簧將閥打開
閥作用：	氣關式FC(配反作用執行機構)，當氣源故障時，執行機構彈簧將閥關閉
膜片材料：	丁腈橡膠夾增強滌綸織物
供氣壓力：	140KPa-340KPa
信號接口：	內螺紋M16×1.5
彈簧量程：	20KPa-100KPa；40KPa-200KPa；80KPa-240KPa
回差：	小于全行程的1%(帶定位器)；小于全行程的3%-5%(不帶定位器)
基本誤差：	小于全行程的±1%(帶定位器)；小于全行程的±5%(不帶定位器)
附件(選配)：	定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥

氣動薄膜三通分流合流調節閥閥蓋形式

氣動薄膜三通分流合流調節閥技術參數

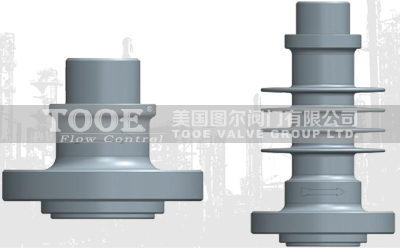

- 標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。
- 高溫型閥蓋 ：通過散熱片增大閥蓋與周圍空氣的接觸面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶ -45℃~530℃ 。

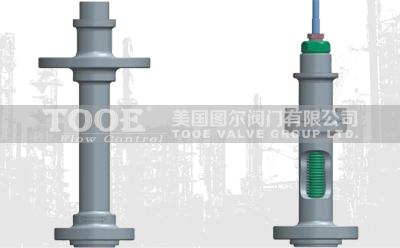

- 低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。

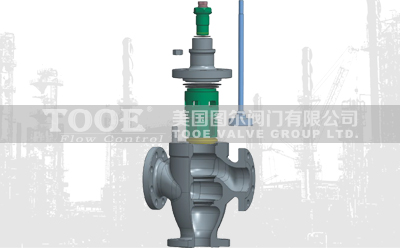

- 金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填料函，確保不會因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。

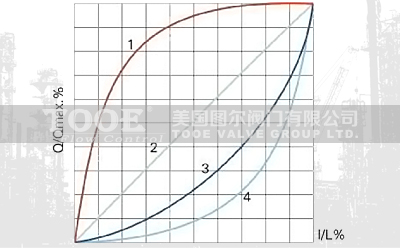

氣動薄膜三通分流合流調節閥流量特性

氣動薄膜三通分流合流調節閥性能特點

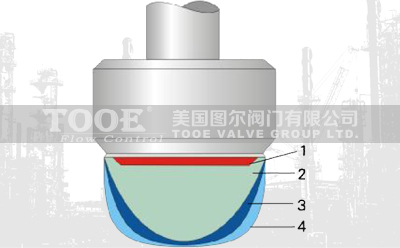

調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。在這種情況下，調節閥的開度與流量之間的特性曲線就會偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。
- 快開流量特性：用于開關控制系統,要求開度較小時就有較大的流量,隨開度的增加,流量很快就達到最大，此后再增加開度，流量的變化很小。
- 線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定，或閥門上的壓力降成為系統的主要壓力降時。
- 等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圍，或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。

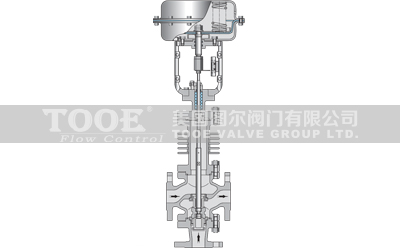

氣動薄膜三通分流合流調節閥構造原理

公稱通徑/mm		25	32	40	50	65	80	100	125	150	200
閥座直徑/mm		25	32	40	50	65	80	100	125	150	200
Kv	合流型	8.5	13	21	34	53	85	135	210	340	535
Kv	分流型	8.5	13	21	34	53	85	135	210	340	535
額定行程/mm		16	25	25	25	40	40	40	60	60	60
膜片有效面積		350cm2	350cm2			560cm2			900cm2
執行器型號		ZHA/B-22	ZHA/B-23			ZHA/B-34			ZHA/B-45

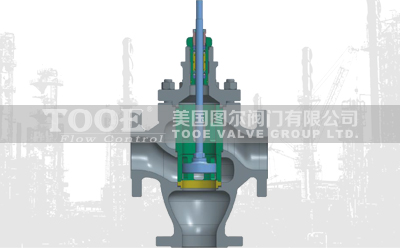

三通合/分流調節閥，采用套筒導向，壓力不平衡式閥芯。該系列調節閥主要應用于幾條流路介質聚集或分開進行控制，兩路流道進，一路流道出稱為三通合流，相反一路流道進，兩路流道出稱為分流。三通閥也可以作為管路的切斷與開啟功能。標準合/分流路設計為不平衡式雙座內件結構。同時也可以根據工況設計成降噪、防汽蝕等特殊閥籠結構。

氣動薄膜三通分流合流調節閥尺寸結構

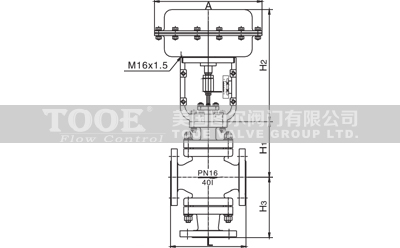

氣動薄膜三通分流合流調節閥結構尺寸CAD圖紙

DN	25	32	40	50	65	80	100	125	150	200
L	160	180	200	230	290	310	350	400	480	600
A	285	285	285	285	360	360	360	470	470	470
H1	126	129	147	152	179	189	204	228	268	318
H2	271	297	297	297	375	3758	375	455	455	455
H3	135	145	160	170	190	200	220	280	320	380
kg	21	23	33	36	64	72	92	155	193	270

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動薄膜三通分流合流調節閥"產品。
