| 產品信息 | |
| 產品型號：A37H,A38Y,A43H,A47H,A48Y | 產品壓力：PN1.6Mpa-4.0Mpa |
| 產品口徑：DN40-DN250 | 產品材質：鑄鋼;鉻鉬鋼;不銹鋼;合金鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【雙聯式彈簧泄壓安全閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

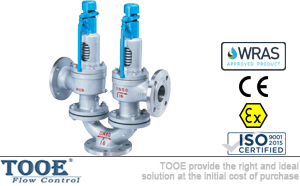

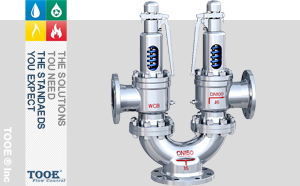

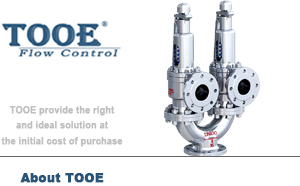

雙聯式彈簧泄壓安全閥概述
雙聯安全閥是在一個Y型接頭上裝設兩個同樣型號規格的安全閥，其中公稱通徑是指Y型接頭的進口通徑。本閥門適用于工作溫度在≤350℃的蒸汽、空氣等介質的設備或管路上。當設備和管路內壓力升高超過允許值時，閥門自動開啟，繼而全量排放，當壓力降低至規定值時，閥門自動關閉，保證設備和管路的安全進行。
 |
 |
 |
A38Y、A43H、A37H型雙聯安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑，其組合情況如下表：
|
A38Y型
|
相應A48Y型
|
|
A43Y型
|
相應A47Y型
|
|
A37Y型
|
相應A47Y型
|
|
DN
|
DN
|
|
DN
|
DN
|
|
DN
|
DN
|
|
50
|
32×2
|
|
50
|
32×2
|
|
50
|
32×2
|
|
80
|
50×2
|
|
80
|
50×2
|
|
80
|
65×2
|
|
100
|
65×2
|
|
100
|
80×2
|
|
100
|
80×2
|
|
150
|
100×2
|
|
125
|
100×2
|
|
125
|
100×2
|
|
|
|
|
150
|
125×2
|
|
150
|
125×2
|
雙聯式彈簧泄壓安全閥參數
| 公稱通徑：DN40-DN250(1 1/2"-10") | (國際)啟閉壓差：≤15% | |
| 公稱壓力：1.0Mpa-4.0Mpa | (國際)超過壓力：≤10% | |
| 適用溫度：-30℃-350℃ | (國際)整定壓力偏差：≤±3% | |
| 適用介質：水；油；氣；蒸汽 | (國際)設計制造：API RP520；JIS 8210；DIN 3320 | |
| (國標)一般要求：GB/T 12241 | (國際)結構長度：API 526；JIS B2001；DIN 3302 | |
| (國標)性能試驗：GB/T 12242 | (國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546 | |
| (國標)彈簧直接載荷式安全閥：GB/T 12243 | (國際)檢驗試驗：API 527 | |
| (國標)連接法蘭：JB/T-94；JB/T 2769-92 | 閥瓣材質：不銹鋼；不銹鋼+PTFE | |
| 彈簧材質：彈簧鋼50CrVA；彈簧鋼50CrVA包覆氟塑料 | 閥座材質：碳鋼35#；不銹鋼304/316 | |
| 密封面材料："H"型堆焊D507；"W"型為閥門本體；"Y"型堆焊Co基硬質合金；"F"型氟塑料 | ||
| 閥體材質：黃銅；鑄鐵HT350；鑄鋼WCB/LCB；鉻鉬鋼WC6/WC9；不銹鋼304/316；合金鋼15CrMoV | ||
安全閥整定壓力分級
|
Mpa
|
整定壓力分級
|
||||||||
|
1.6
|
0.06-0.1
|
0.1-0.16
|
0.16-0.25
|
0.25-0.4
|
0.4-0.6
|
0.6-0.8
|
0.8-1.0
|
1.0-1.3
|
1.3-1.6
|
|
2.5
|
＞1.3-1.6
|
＞1.6-2.0
|
＞2.0-2.5
|
|
|
|
|
|
|
|
4.0
|
＞1.3-1.6
|
＞1.6-2.0
|
＞2.0-2.5
|
＞2.5-3.2
|
＞3.2-4.0
|
|
|
|
|
|
6.4
|
＞2.5-3.2
|
＞3.2-4.0
|
＞4.0-5.0
|
＞5.0-6.4
|
|
|
|
|
|
|
10.0
|
＞4.0-5.0
|
＞5.0-6.4
|
＞6.4-8.0
|
＞8.0-10
|
|
|
|
|
|
|
16.0
|
＞10-13
|
＞13-16
|
|
|
|
|
|
|
|
|
32.0
|
＞16-19
|
＞19-22
|
＞22-25
|
＞25-29
|
＞29-32
|
|
|
|
|

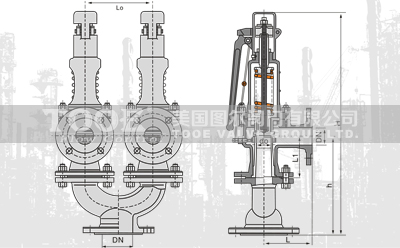

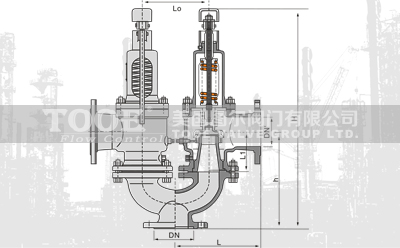

雙聯式彈簧泄壓安全閥尺寸
 |
 |
安全閥的選型原則
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
