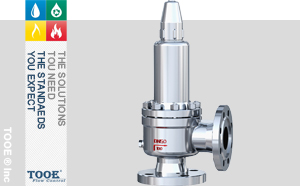

封閉型彈簧全啟式泄壓安全閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【封閉型彈簧全啟式泄壓安全閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

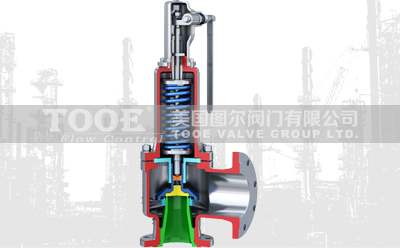

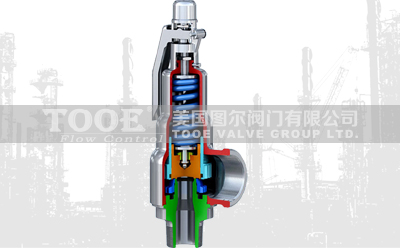

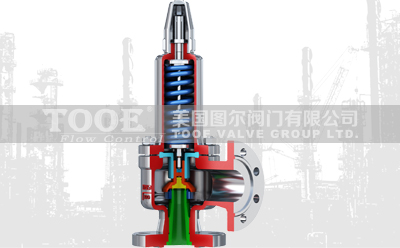

封閉型彈簧全啟式泄壓安全閥概述

全啟式安全閥開啟高度≥1/4流道直徑，排放量大。安全閥是承壓設備、容器和管線上的超壓保護閥門。當介質壓力升高超過允許值時，安全閥自動開啟，繼而全量排放，防止壓力繼續升高，當壓力降低至規定值時，安全閥自動關閉，保證設備和管路的安全運行。帶扳手彈簧式安全閥當介質壓力達到開啟壓力的75%以上時，能利用扳手作手動開啟。封閉式安全閥的閥蓋是封閉的，利于防止灰塵和雜物侵入，防止有毒和易然介質溢出；開放式安全閥由于閥蓋是敞開，利于降低彈簧腔室的溫度，主要用于蒸汽介質管道及容器；帶散熱器安全閥主要適用于介質溫度超過350℃的工況。

- 帶手柄彈簧全啟式安全閥：A28H/Y適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣及有腐燭性介質的設備或管路上，作為超壓保護裝置。
- 彈簧全啟式封閉安全閥：A42Y適用于工作溫度≤300℃空氣、石油氣、液體或有腐蝕性等介質的設備和管路上，作為超壓保護裝置。
- 帶扳手彈簧全啟式安全閥：A44H/Y適用于工作溫度≤300℃的空氣、石油等介質的設備或管路上，作為超壓保護裝置。
- 帶散熱器彈簧全啟式安全閥：A40Y適用于工作溫度≤450℃的空氣、水、氯氧混合氣或有腐蝕性等介質的設備或管中上，作為超壓保護裝置。

封閉型彈簧全啟式泄壓安全閥參數

公稱通徑：DN15-DN300(1/2"-12")		(國際)啟閉壓差：≤15%
公稱壓力：1.6Mpa-32Mpa(150LB-2500LB)		(國際)超過壓力：≤10%
適用溫度：-30℃-350℃		(國際)整定壓力偏差：≤±3%
適用介質：水；油；氣；蒸汽		(國際)設計制造：API RP520；JIS 8210；DIN 3320
(國標)一般要求：GB/T 12241		(國際)結構長度：API 526；JIS B2001；DIN 3302
(國標)性能試驗：GB/T 12242		(國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546
(國標)彈簧直接載荷式安全閥：GB/T 12243		(國際)檢驗試驗：API 527
(國標)連接法蘭：JB/T-94；JB/T 2769-92		閥瓣材質：不銹鋼；不銹鋼+PTFE
彈簧材質：彈簧鋼50CrVA；彈簧鋼50CrVA包覆氟塑料		閥座材質：碳鋼35#；不銹鋼304/316
密封面材料："H"型堆焊D507；"W"型為閥門本體；"Y"型堆焊Co基硬質合金；"F"型氟塑料
閥體材質：黃銅；鑄鐵HT350；鑄鋼WCB/LCB；鉻鉬鋼WC6/WC9；不銹鋼304/316；合金鋼15CrMoV

安全閥整定壓力分級

Mpa	整定壓力分級
1.6	0.06-0.1	0.1-0.16	0.16-0.25	0.25-0.4	0.4-0.6	0.6-0.8	0.8-1.0	1.0-1.3	1.3-1.6
2.5	＞1.3-1.6	＞1.6-2.0	＞2.0-2.5
4.0	＞1.3-1.6	＞1.6-2.0	＞2.0-2.5	＞2.5-3.2	＞3.2-4.0
6.4	＞2.5-3.2	＞3.2-4.0	＞4.0-5.0	＞5.0-6.4
10.0	＞4.0-5.0	＞5.0-6.4	＞6.4-8.0	＞8.0-10
16.0	＞10-13	＞13-16
32.0	＞16-19	＞19-22	＞22-25	＞25-29	＞29-32

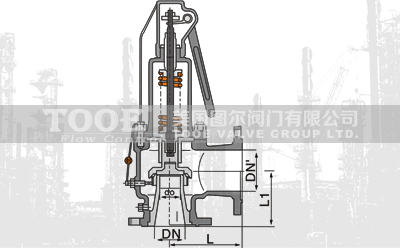

封閉型彈簧全啟式泄壓安全閥尺寸

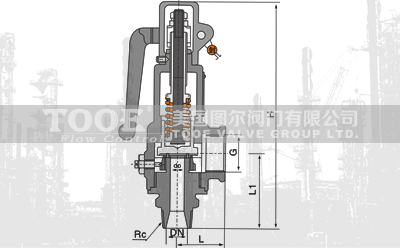

帶手柄彈簧全啟式安全閥A28H/Y-10/16/25/40
DN	Rc	G	L	L1	H
15	1/2"	3/4"	37	65	196
20	3/4"	1"	40	70	215
25	1"	1 1/4"	45	78	234
32	1 1/4"	1 1/2"	55	90	302
40	1 1/2"	2"	67	105	326
50	2"	2 1/2"	76	115	348
65	2 1/2"	3"	110	145	370
80	3"	4"	110	145	410

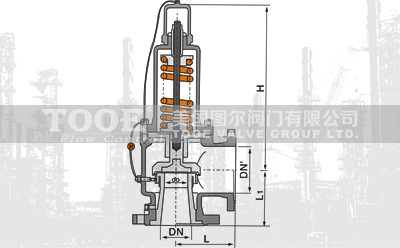

彈簧全啟式封閉安全閥A42Y-10/16
DN	L	L1	H	DN'
20	110	95	378	25
25	110	95	378	32
32	115	100	378	40
40	120	110	406	50
50	135	120	450	65
65	160	140	520	80
80	170	135	525	100
100	195	175	690	125
125	210	190	780	150
150	255	230	838	175
200	300	260	992	250
250	350	320	1266	300
300	370	350	1283	400
350	500	450	1520	500
400	500	450	1530	500

帶扳手彈簧全啟式安全閥A44H/Y-10/16
DN	L	L1	H	DN'
20	110	95	411	25
25	110	95	411	32
32	115	100	411	40
40	120	110	472	50
50	135	120	532	65
65	160	140	556	80
80	170	135	561	100
100	195	175	667	125
125	210	190	857	150
150	255	230	915	175
200	300	260	1073	250
250	350	320	1307	300
300	370	350	1233	400
350	500	450	1711	500
400	500	450	1780	500

安全閥的選型原則

- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
