卡套針型閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【卡套針型閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

卡套針型閥概述

針型閥是儀表測量管路系統中重要組成部分，是一種可以精確調整、切斷流體的閥門。閥芯是一個很尖的圓錐體，閥瓣通常與閥桿做成一體，針型閥閥桿螺紋的螺距比一般普通截止閥的要細。通常情況下，針形閥閥座孔的尺寸比管道尺寸小。由于針形閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的介質的密封；通常被應用于腐蝕性環境、高壓取樣系統、高壓關閉系統以及測試工作臺。

卡套針型閥參數

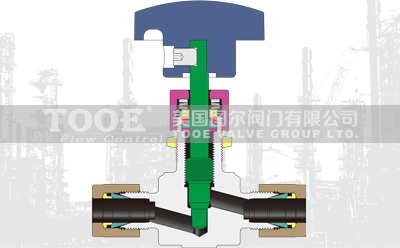

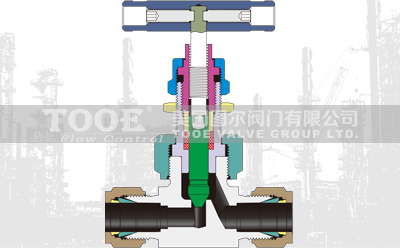

卡套針型閥構造

防塵蓋防止污垢和灰塵進入閥桿螺紋內，外部填料螺栓可簡易調整填料，軋制閥桿螺紋延長使用壽命，固定螺帽避免填料螺栓在運作中松脫；
填料在閥桿螺紋下方，防止閥桿螺紋被流體磨損和腐蝕，背閥座在全開時提供第二密封并防止閥桿脫出，閥芯提供可靠關斷和較大循環壽命。

卡套針型閥特性

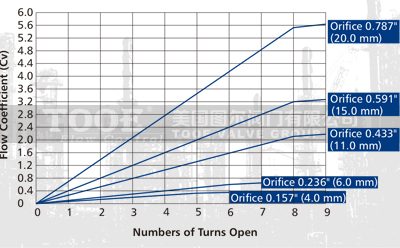

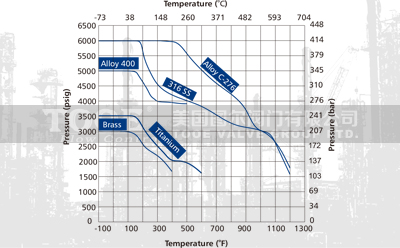

不同材質的壓力與溫度曲線圖	100℉(38℃)時的流量數據

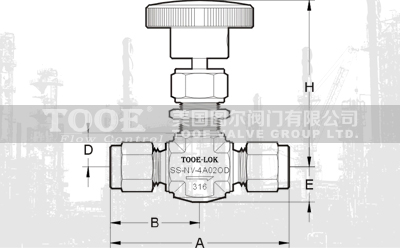

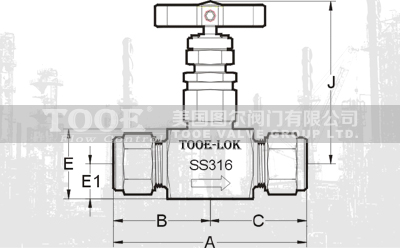

卡套針型閥尺寸

	螺紋連接分體式針型閥
	尺寸	流量通徑	A	J
	1/8"	2	65.2	67
	1/4"	4	68.6	67
	3/8"	6	70.4	67
	1/2"	6	76.3	67
	1/2"	8	79.2	77
	3/4"	13	93.7	90
	1"	13	102.3	90
	1"	17	128.4	122

	模鍛整體式閥帽針型閥
	尺寸	流量通徑	A	H
	1/8"	2	49.6	57.9
	1/4"	4.4	57.8	63.5
	3/8"	6.4	65.6	75.4
	1/2"	6.4	71.0	75.4
	1/2"	9.5	96.5	99.3
	3/4"	9.5	96.5	99.3
