| 產品信息 | |
| 產品型號：J13W/H | 產品壓力：≤10000Psi |
| 產品口徑：DN6-DN32 | 產品材質：不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【內螺紋針型閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
內螺紋針型閥概述
針型閥是儀表測量管路系統中重要組成部分，是一種可以精確調整、切斷流體的閥門。閥芯是一個很尖的圓錐體，閥瓣通常與閥桿做成一體，針型閥閥桿螺紋的螺距比一般普通截止閥的要細。通常情況下，針形閥閥座孔的尺寸比管道尺寸小。由于針形閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的介質的密封；通常被應用于腐蝕性環境、高壓取樣系統、高壓關閉系統以及測試工作臺。
 |
 |
 |
內螺紋針型閥參數
| 公稱通徑：DN6-DN32(1/4"-1") | 閥芯材質：不銹鋼304/316/316L+錐體堆焊司太立合金 | |
| 公稱壓力：≤10000psig(690bar) | 閥桿材質：不銹鋼304/316/316L；合金鋼C-276 | |
| 適用溫度：-30℃~570℃ | 填料材質：聚四氟乙烯PTFE；柔性石墨；碳纖維 | |
| 適用介質：水；蒸汽；油品；氣體 | 連接方式：絲扣螺紋連接 | |
| 閥體材質：碳鋼；不銹鋼304/316/316L；合金鋼C-276 | 檢驗試驗：GB/T 13927-2008；API 598 |

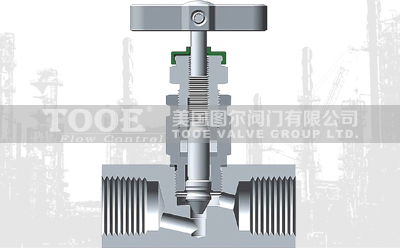

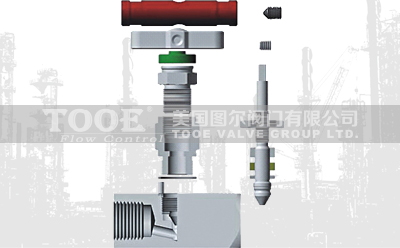

內螺紋針型閥構造
 |
 |
防塵蓋防止污垢和灰塵進入閥桿螺紋內，外部填料螺栓可簡易調整填料，軋制閥桿螺紋延長使用壽命，固定螺帽避免填料螺栓在運作中松脫；
填料在閥桿螺紋下方，防止閥桿螺紋被流體磨損和腐蝕，背閥座在全開時提供第二密封并防止閥桿脫出，閥芯提供可靠關斷和較大循環壽命。
內螺紋針型閥特性
 |
 |

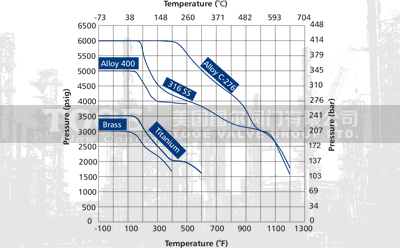

| 不同材質的壓力與溫度曲線圖 |

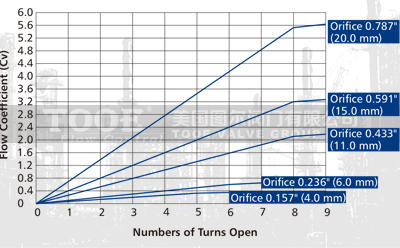

100℉(38℃)時的流量數據
|

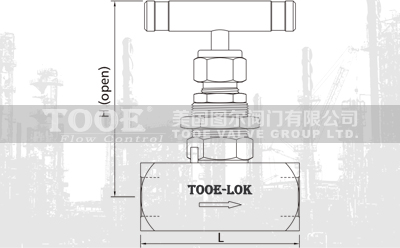

內螺紋針型閥尺寸
 |
NPT
|
流量通徑
|
A
|
H
|
|
1/4"
|
6
|
55
|
67
|
|
|
3/8"
|
6
|
55
|
67
|
|
|
1/2"
|
6
|
65
|
67
|
|
|
1/2"
|
8
|
65
|
77
|
|
|
3/4"
|
13
|
80
|
90
|
|
|
1"
|
17
|
100
|
122
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口內螺紋針型閥"產品。
