美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【蝸輪雙偏心高性能蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
雙偏心高性能蝶閥概述說明
GD371H蝸輪高性能蝶閥采用雙偏心結構，使用包括符合NACE要求和抗磨蝕的多種材料。閥門具有可靠的密封性能，廣闊的工況條件，低小的操作扭矩，長久的使用壽命，特殊工況安全防火等性能。廣泛適用于水、氣、油等常用介質和食品、醫藥等工業介質，以及化工領域的腐蝕性介質。
 |
 |
 |
雙偏心高性能蝶閥技術參數
| 公稱通徑：DN50-DN1500（2"~60"） | 公稱壓力：1.0Mpa-4.0Mpa（150LB~300LB） | |
| 適用溫度：-50℃~450℃ | 適用介質：水、蒸汽、油品、腐蝕性介質 | |
| 連接方式：對夾/法蘭/凸耳 | 泄漏等級：無氣泡密封零泄漏 | |
| 閥座材質：PTFE/RPTFE/PPL/不銹鋼/鎳基合金 | 閥體材質：碳鋼、鑄鋼、不銹鋼CF8/CF8M | |
| 蝶板材質：不銹鋼CF8/CF8M | 閥桿材質：不銹鋼17-4PH | |
| 填料材質：PTFE/柔性石墨 | 軸套材質：不銹鋼/PTFE | |
| API 609凸緣式和對夾式蝶閥 | BS6755應該閥門試驗標準第二部分耐火試驗要求 | |
| MSS SP-25閥門標準標記體系 | MSS SP-44鋼制管線法蘭 | |
| MSS SP-55鋼鑄件質量標準 | MSS SP-61鋼閥門壓力試驗 | |
| MSS SP-69閥門和連接件術語 | ANSI B 31.3化工廠和煉油廠管道 | |
| ANSI B31.8氣體傳輸和分配管道系統 | API 607軟密封閥門耐火試驗 | |
| API 598閥門檢驗和試驗 | ANSI B16.10鐵素體類閥門面對面,端對端尺寸 | |
| ANSI B 16.5鋼管法蘭和法蘭連接件 | ANSI B 16.47：NPS26-NPS60大口徑鋼法蘭 | |
| ANSI B 16.34法蘭端和對焊端鋼制閥門 | ANSI B 31.1發電廠管道 | |
| ANSI B 31.4無水氨和酒精，碳氫化合物輸送系統 | ANSI/FCI 70-2-1991控制閥門閥座泄漏 |

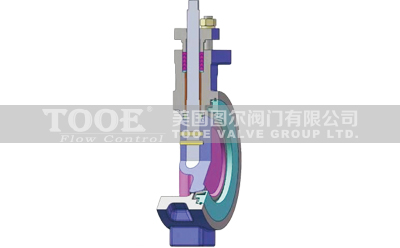

雙偏心高性能蝶閥性能特點
 |
 |
高性能蝶閥除常規所適應的工況介質外,根據不同的介質選用不同結構材料和特殊處理材料,可用于深冷/蒸汽/氯氣/氧氣/真空/腐蝕等特殊工況。
 |
 |

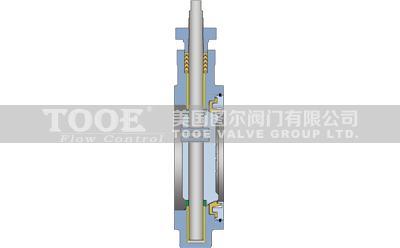

- 閥軸的固定可靠：閥軸的頂端有防吹出結構，在軸意外斷裂時防止軸的上部移竄出壓蓋。

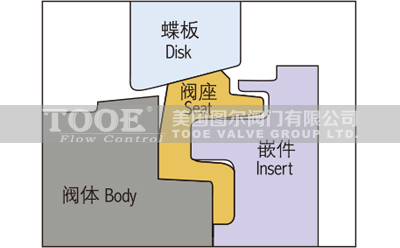

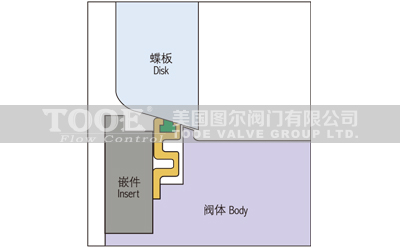

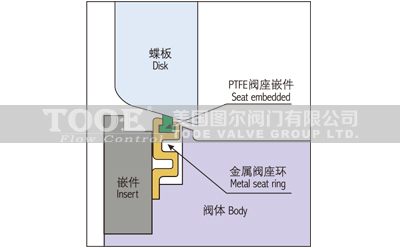

- 閥座密封材料：S型彈性密封閥座，確保關閉可靠，可自動補償溫度和壓力的變化，以及因長期開關使用而磨損的密封補償。
- 密封等級：ANSI/FCI70-2規定了控制閥的泄漏等級和試驗程序。VI為最低泄漏等級。高性能蝶閥能達到MSS-SP61的無氣泡密封,要高于VI級。

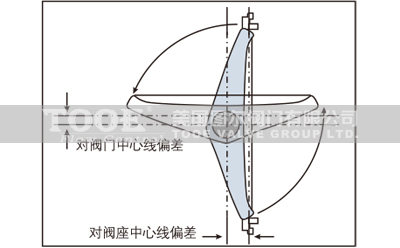

- 自密封結構緊密閉合：采用雙偏心結構，閥門在完全關閉前，閥板與閥座將維持在無接觸狀態，摩擦小、扭矩低。利用閥板和閥環上的液體壓力，使兩者緊密結合，因為液體壓力越高，密閉性能越好；在構造上，兩個方向無論哪一方受力，都可利用液體壓力，使閥板和閥環緊密接合。
 |
 |
| 高性能蝶閥火燒前 |
高性能蝶閥火燒時和火燒后
|
- 防火耐火結構：耐火型蝶閥按API607標準進行設計執行，經過火燒試驗。在閥門的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥尾密封圈在高溫下分解或破壞時，能借助金屬輔助內壓自密封結構，起到瞬間密封作用，可有效阻止介質的大量泄漏，控制火災的蔓延和擴大。

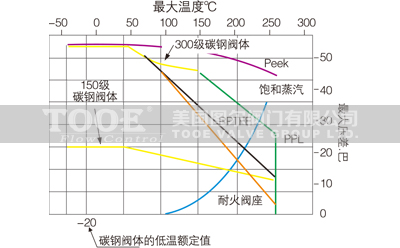

雙偏心高性能蝶閥額定值
- 閥體額定值：閥體的最大工作壓力和各種材料閥體的試驗壓力示于下面的閥體壓力額定值表中。實際工況使用壓力要根據閥座額定值來決定。- 閥座額定值：曲線上表示的閥座額定值只對閥座而言，是基于閥門全閉是蝶閥兩端的壓差。這些額定值可作為通用條件下使用指南。依據以往經驗，經過改進和變換其他閥座材料，使用的額定值可更高。對于特殊工況，請向TOOE咨詢。
 |
 |
|
150級閥體的額定值(bar)
|
300級閥體的額定值(bar)
|
|||||||||
|
溫度℃
|
碳鋼
|
球鐵
|
CF8M
|
20#合金鋼
|
蒙乃爾
|
溫度℃
|
碳鋼
|
CF8M
|
20#合金鋼
|
蒙乃爾
|
|
-20~38
|
19.7
|
17.2
|
19.0
|
15.8
|
15.8
|
-20~38
|
51
|
49.6
|
41.4
|
41.1
|
|
93
|
17.9
|
16.2
|
16.5
|
13.8
|
13.8
|
93
|
46.5
|
42.7
|
35.9
|
36.5
|
|
149
|
15.8
|
148
|
14.8
|
12.4
|
13.1
|
149
|
45.2
|
38.6
|
32.1
|
34.1
|
|
204
|
13.8
|
13.8
|
13.4
|
11.0
|
12.8
|
204
|
43.8
|
35.5
|
29.0
|
33.1
|
|
260
|
11.7
|
11.7
|
11.7
|
10.3
|
11.7
|
260
|
41.4
|
33.1
|
26.9
|
32.8
|
|
試驗壓力
|
31
|
27.6
|
29.3
|
24.1
|
24.1
|
試驗壓力
|
77.6
|
75.8
|
62
|
62
|
雙偏心高性能蝶閥扭矩
|
閥門尺寸
|
150LB扭矩；T/M/U/X閥座
|
150LB扭矩；防火閥座
|
|||||
|
關閉壓差
|
關閉壓差
|
||||||
|
Inch
|
DN
|
N.m@6.9bar
|
N.m@13.8bar
|
N.m@19.7bar
|
N.m@6.9bar
|
N.m@13.8bar
|
N.m@19.7bar
|
|
2 1/2
|
65
|
29
|
31
|
33
|
57
|
61
|
64
|
|
3
|
80
|
34
|
37
|
39
|
72
|
77
|
81
|
|
4
|
100
|
47
|
53
|
58
|
91
|
100
|
108
|
|
5
|
125
|
65
|
76
|
86
|
132
|
155
|
174
|
|
6
|
150
|
97
|
113
|
126
|
178
|
206
|
230
|
|
8
|
200
|
164
|
193
|
217
|
296
|
347
|
391
|
|
10
|
250
|
222
|
274
|
318
|
452
|
550
|
635
|
|
12
|
300
|
290
|
390
|
475
|
589
|
862
|
1010
|
|
14
|
350
|
491
|
684
|
849
|
819
|
1028
|
1205
|
|
16
|
400
|
628
|
876
|
1087
|
963
|
1247
|
1489
|
|
18
|
450
|
816
|
1144
|
1423
|
1315
|
1857
|
2318
|
|
20
|
500
|
1098
|
1546
|
1926
|
1885
|
2685
|
3364
|
|
24
|
600
|
1673
|
2384
|
2983
|
2779
|
3661
|
2983
|
|
36
|
900
|
4786
|
6589
|
8121
|
4786
|
6725
|
8121
|
|
48
|
1200
|
12433
|
17409
|
21638
|
11931
|
16405
|
20208
|

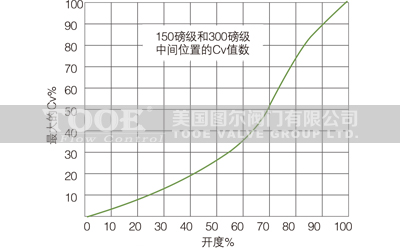

雙偏心高性能蝶閥流量參數
下表為150LB和300LB的流量系數。Cv值表示壓差為1磅/英寸2(0.07巴),溫度為60℉(15.6℃)時每分鐘流過全開閥門的流量,單位為gal/min。
 |
 |
|
150磅級 Class
|
|||||||||||||||
|
Inch
|
2 1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
36
|
48
|
|
DN
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
900
|
1200
|
|
Cv
|
78
|
165
|
400
|
650
|
1050
|
2200
|
3300
|
5100
|
5800
|
8000
|
10500
|
14000
|
21600
|
55500
|
108300
|
|
300磅級 Class
|
||||||||||||
|
Inch
|
3
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
36
|
|
DN
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
900
|
|
Cv
|
165
|
400
|
1050
|
1800
|
3150
|
4750
|
5200
|
6900
|
9300
|
11300
|
18500
|
47500
|

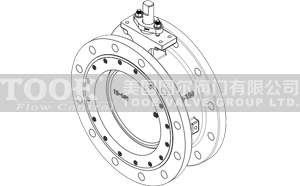

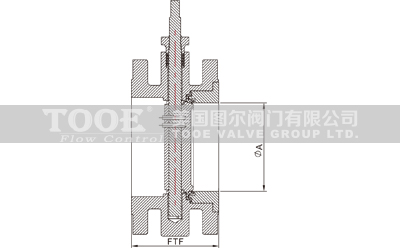

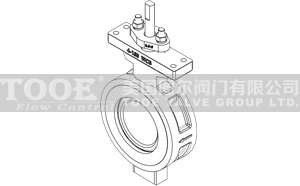

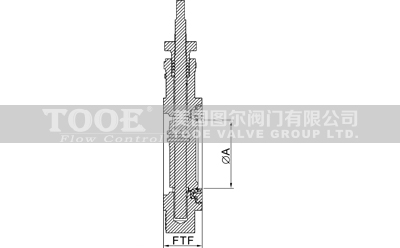

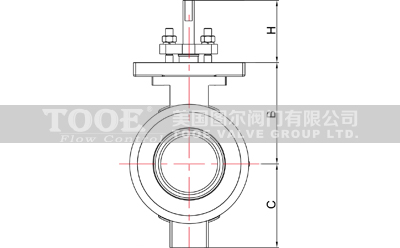

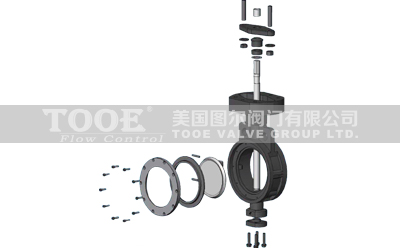

雙偏心高性能蝶閥結構尺寸
 |
 |
|

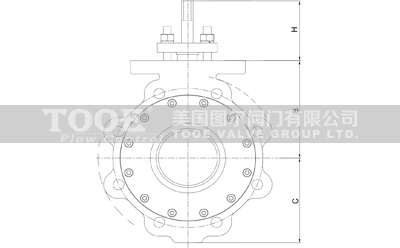

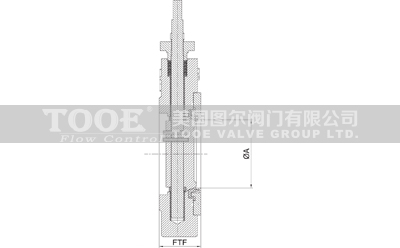

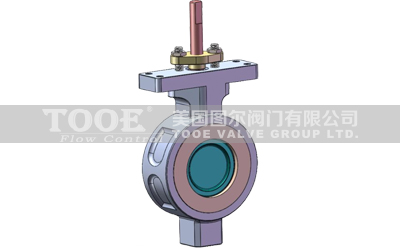

對夾式/CLASS 150LB尺寸重量
|
|||||||||||
|
NPS
|
1.5"
|
2"
|
2.5"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
|
φA
|
38
|
50
|
59
|
73
|
96
|
111
|
142
|
188
|
236
|
282
|
314
|
|
B
|
82
|
82
|
111
|
120
|
133
|
135
|
152
|
187
|
231
|
260
|
315
|
|
C
|
70
|
70
|
82
|
93
|
110
|
120
|
135
|
172
|
202
|
241
|
295
|
|
H
|
42.5
|
42.5
|
82
|
82
|
82
|
82
|
82
|
82
|
97
|
97
|
105
|
|
FTF
|
44
|
44
|
48
|
48
|
54
|
57
|
57
|
64
|
71
|
81
|
92
|
|
kg
|
-
|
3.2
|
5
|
6
|
8
|
12
|
13
|
20
|
35
|
51
|
-
|
 |
 |
|

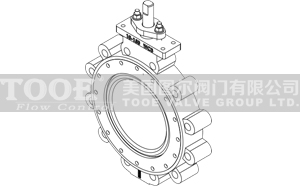

凸耳式/CLASS 150LB尺寸重量
|
|||||||||
|
NPS
|
2.5"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
|
φA
|
59
|
73
|
96
|
111
|
142
|
188
|
236
|
282
|
314
|
|
B
|
111
|
120
|
133
|
135
|
152
|
187
|
231
|
260
|
315
|
|
C
|
82
|
93
|
110
|
120
|
135
|
172
|
202
|
241
|
295
|
|
H
|
82
|
82
|
82
|
82
|
82
|
82
|
97
|
97
|
105
|
|
FTF
|
48
|
48
|
54
|
57
|
57
|
64
|
71
|
81
|
92
|
|
kg
|
6.4
|
8
|
11
|
18
|
16.2
|
31
|
42.2
|
64.8
|
-
|
 |
 |
|

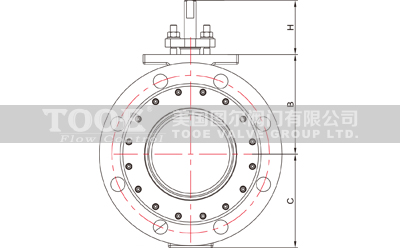

法蘭式/CLASS 150LB尺寸重量
|
||||||||
|
NPS
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
|
φA
|
73
|
96
|
111
|
142
|
188
|
236
|
282
|
314
|
|
B
|
121
|
133
|
135
|
152
|
187
|
232
|
260
|
315
|
|
C
|
93
|
110
|
120
|
135
|
172
|
202
|
241
|
295
|
|
H
|
82
|
82
|
82
|
82
|
82
|
97
|
97
|
105
|
|
FTF
|
114
|
127
|
140
|
140
|
152
|
168
|
178
|
190
|

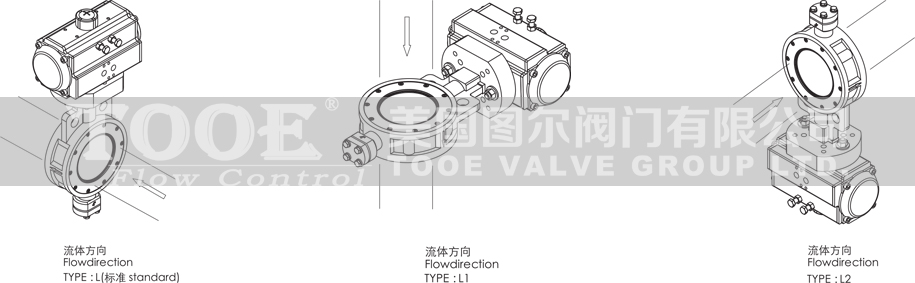

雙偏心高性能蝶閥安裝使用說明
 |
 |
 |
管道內的高壓會產生強大的作用力，可能把手柄從操作人員手中甩出去。所以2.5"、3"、4"的壓差超過300LB/平方英寸(20.7bar)時，5"、6"和8"壓差超過150LB/平方英寸(10.35bar)時，以及10"和12"壓差超過50LB/平方英寸(3.45bar)時，應用蝸輪傳動、氣動或電動來代替手柄。
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口雙偏心高性能蝶閥"產品。
