軟密封手動對夾蝶閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【軟密封手動對夾蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

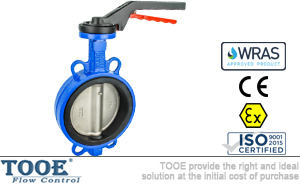

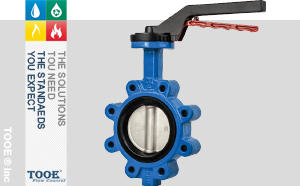

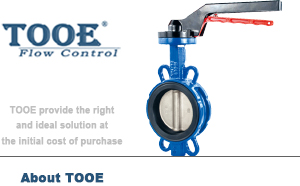

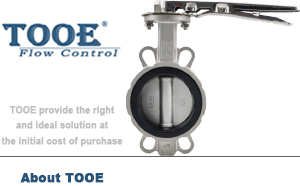

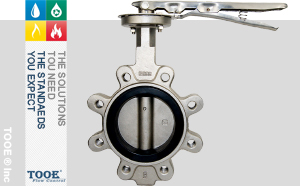

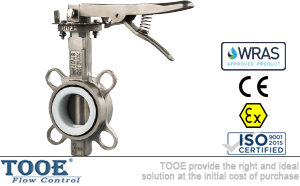

軟密封手動對夾蝶閥概述

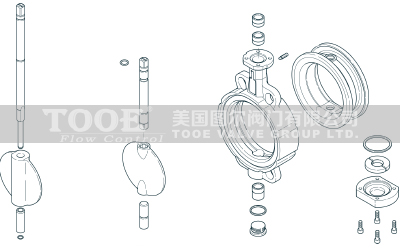

軟密封手柄對夾蝶閥采用中線型設計，閥座采用浮動式結構。閥門主要由閥體、蝶板、閥座、閥桿及傳動操作機構等零件組成�？蓮V泛應用于給排水、暖通及消防系統等流體管線上作為調節或截流裝置使用。
 |
 |
 |
 |
 |
 |
軟密封手動對夾蝶閥參數
| 公稱通徑：DN50-DN200 | 公稱壓力：1.0Mpa-1.6Mpa | |
| 適用溫度：-20℃~120℃ | 適用介質：水、氣、油 | |
| 閥體材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅 | 設計制造：GB/T 12238-2008；ISO 10631-1991；API598 | |
| 閥板材質：球墨鑄鐵/304不銹鋼/316不銹鋼/鋁青銅 | 結構長度：GB/T 12221-2005；ISO 5752-1988 | |
| 閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼 | 閥門檢驗：GB/T 13927-2008；ISO 5208-1987 | |
| 閥座材質：丁腈橡膠NBR/三元乙丙EPDM/氟橡膠FPM | 表面處理：環氧樹脂涂層 |

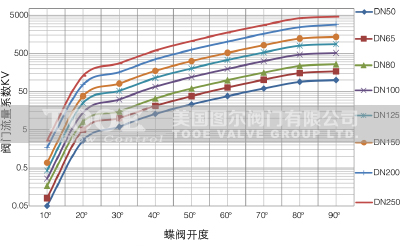

軟密封手動對夾蝶閥性能
 |
 |
|
規格DN
|
閥門開啟角度流量Cv值（1Cv=1.167Kv）
|
90°開啟
時的Cv值 |
||||||||
|
mm
|
inch
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
|
|
40
|
1.5"
|
0.06
|
3
|
7
|
14
|
25
|
36
|
51
|
70
|
76
|
|
50
|
2"
|
0.1
|
5
|
12
|
24
|
45
|
64
|
90
|
125
|
135
|
|
65
|
2.5"
|
0.2
|
8
|
20
|
37
|
65
|
98
|
144
|
204
|
220
|
|
80
|
3"
|
0.3
|
12
|
22
|
39
|
70
|
116
|
183
|
275
|
302
|
|
100
|
4"
|
0.5
|
17
|
36
|
78
|
139
|
230
|
364
|
546
|
600
|
|
125
|
5"
|
0.8
|
29
|
61
|
133
|
237
|
392
|
620
|
930
|
1022
|
|
150
|
6"
|
2
|
45
|
95
|
205
|
366
|
605
|
958
|
1437
|
1579
|
|
200
|
8"
|
3
|
89
|
188
|
408
|
727
|
1202
|
1903
|
2854
|
3136
|

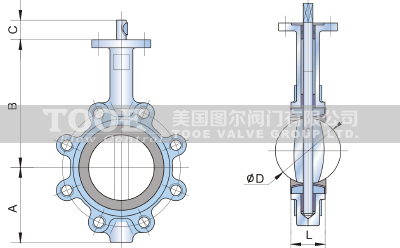

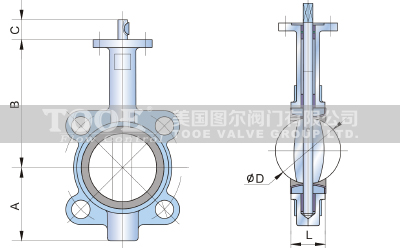

軟密封手動對夾蝶閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
80
|
89
|
95
|
114
|
127
|
139
|
175
|
|
B
|
161
|
175
|
181
|
200
|
213
|
226
|
260
|
|
C
|
32
|
32
|
32
|
32
|
32
|
32
|
45
|
|
φD
|
52.9
|
64.5
|
78.8
|
104
|
123.3
|
155.6
|
202.5
|
|
L
|
42
|
44.7
|
45.2
|
52.1
|
54.4
|
55.8
|
60.6
|
|
重量kg
|
2.5
|
3.2
|
3.6
|
4.9
|
7
|
7.8
|
13.2
|
|
重量kg/凸耳
|
3.5
|
4.6
|
5.6
|
7.6
|
10.4
|
12.2
|
19.7
|
軟密封手動對夾蝶閥材質適用介質選用表
|
|
材質
|
適用溫度
|
介質類型及適用程度
|
特點
|
||||||||||||
|
|
|
|
淡水
|
海水
|
鹽類
|
強堿
|
弱堿
|
強酸
|
弱酸
|
燃氣
|
醇類
|
空氣
|
蒸汽
|
油類
|
食品
|
|
|
閥座
|
丁腈橡膠
|
-40~70℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐油
|
|
三元乙丙
|
-45~135℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐老化
|
|
|
天然橡膠
|
-20~85℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
高彈性
|
|
|
氯丁橡膠
|
-7~93℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐光/耐老化
|
|
|
硅橡膠
|
-40~200℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫
|
|
|
氟橡膠
|
-23~180℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫/耐腐蝕
|
|
|
聚四氟乙烯
|
-23~150℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐強腐蝕/耐熱
|
|
|
|
材質
|
適用溫度
|
介質類型及適用程度
|
特點
|
||||||||||||
|
|
|
|
淡水
|
海水
|
鹽類
|
強堿
|
弱堿
|
強酸
|
弱酸
|
燃氣
|
醇類
|
空氣
|
蒸汽
|
油類
|
食品
|
|
|
蝶板
|
電鍍球鐵
|
-30~350℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐熱
|
|
球鐵尼龍覆層
|
-30~100℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
抗蝕/耐磨/減摩
|
|
|
球鐵EPDM覆層
|
-30~130℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐熱
|
|
|
球鐵PTFE覆層
|
-30~180℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐磨
|
|
|
鋁青銅
|
-273~232℃
|
|
☆
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐熱
|
|
|
不銹鋼
|
-268~316℃
|
|
☆
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐高溫
|
|
|
電鍍碳鋼
|
-29~426℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐熱
|
|
| 說明： | 非常適用 | 適用 | 有限適用 | 不適用 | ☆流速大于1.5m/s不適用 |

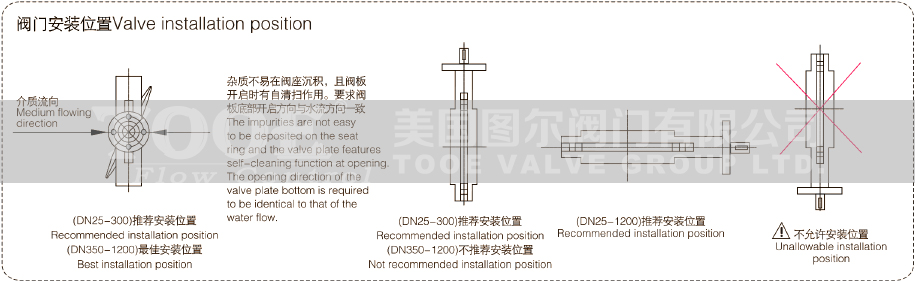

軟密封手動對夾蝶閥安裝說明
