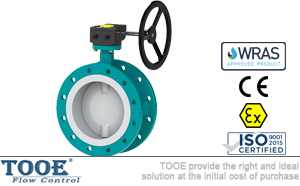

法蘭全襯氟蝶閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭全襯氟蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

法蘭全襯氟蝶閥概述

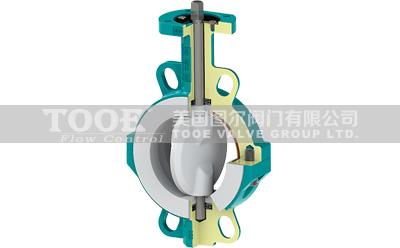

D341F46法蘭襯氟蝶閥法蘭式對接結構，閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四級密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，達到介質的零泄漏。襯氟蝶閥關閉時蝶板的外圓密封面擠壓四氟閥卒，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證襯氟蝶閥的密封。襯氟蝶閥密封結構采用聚四氟乙烯、使閥座在具有彈性的同時強度更好。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能。

法蘭全襯氟蝶閥參數

公稱通徑：DN40-DN200		公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~180℃		適用介質：酸堿等腐蝕性介質
閥體材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅		設計制造：GB/T 12238-2008；ISO 10631-1991；API598
閥板材質：球墨鑄鐵襯四氟/不銹鋼襯四氟		結構長度：GB/T 12221-2005；ISO 5752-1988
閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼		閥門檢驗：GB/T 13927-2008；ISO 5208-1987
閥座材質：PTFE(F4)/PCTFE(F3)/FEP(F46)/PFA(可溶F4)/PO(聚烯烴)		表面處理：環氧樹脂涂層

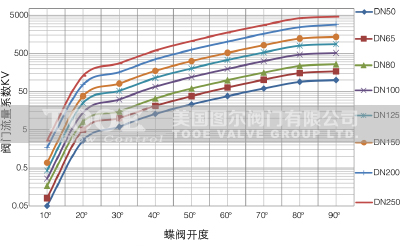

法蘭全襯氟蝶閥性能

規格DN		閥門開啟角度流量Cv值（1Cv=1.167Kv）								90°開啟 時的Cv值
mm	inch	10°	20°	30°	40°	50°	60°	70°	80°
40	1.5"	0.06	3	7	14	25	36	51	70	76
50	2"	0.1	5	12	24	45	64	90	125	135
65	2.5"	0.2	8	20	37	65	98	144	204	220
80	3"	0.3	12	22	39	70	116	183	275	302
100	4"	0.5	17	36	78	139	230	364	546	600
125	5"	0.8	29	61	133	237	392	620	930	1022
150	6"	2	45	95	205	366	605	958	1437	1579
200	8"	3	89	188	408	727	1202	1903	2854	3136
250	10"	4	151	320	694	1237	2047	3240	4859	5340
300	12"	5	234	495	1072	1911	3162	5005	7507	8250
350	14"	6	339	715	1549	2761	4568	7230	10844	11917
400	16"	8	464	983	2130	3797	6282	9942	14913	16388
450	18"	11	615	1302	2822	5028	8320	13168	19752	21705
500	20"	14	791	1674	3628	6465	10698	16931	25396	27908
600	24"	22	1222	2587	5605	9989	14949	2769	34898	43116
700	28"	36	1813	3639	6636	10000	16528	26157	39236	49500
800	32"	45	2387	4791	8736	13788	20613	31395	48117	68250
900	36"	60	3021	6063	11055	17449	26086	39731	60895	86375
1000	40"	84	4183	8395	15307	24159	36166	55084	84425	119750
1200	48"	106	5370	10741	19641	30690	46065	70587	107568	153450

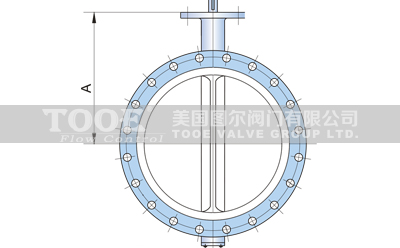

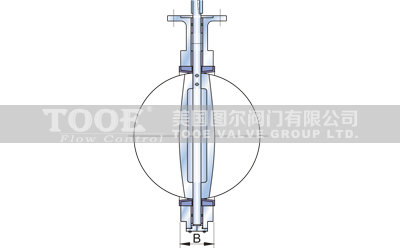

法蘭全襯氟蝶閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318	330	410
kg	11	13	15	18	23	30	43	60	85	115	150	180	210	320	480	600	750	1000

法蘭全襯氟蝶閥材質適用介質選用表

材質

適用溫度

介質類型及適用程度

特點

淡水

海水

鹽類

強堿

弱堿

強酸

弱酸

燃?xì)?

醇類

空氣

蒸汽

油類

食品

閥座

聚四氟乙烯

-23~150℃

耐強腐蝕/耐熱

材質

適用溫度

介質類型及適用程度

特點

淡水

海水

鹽類

強堿

弱堿

強酸

弱酸

燃?xì)?

醇類

空氣

蒸汽

油類

食品

蝶板

球鐵PTFE覆層

-30~180℃

耐腐蝕/耐磨

說明：

非常適用

適用

有限適用

不適用

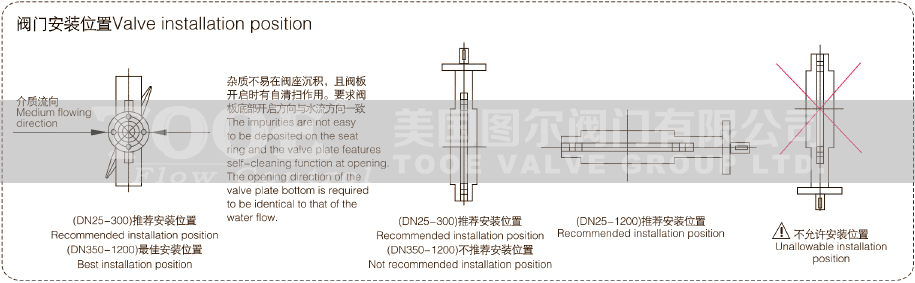

法蘭全襯氟蝶閥安裝說明

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭全襯氟蝶閥"產品。
