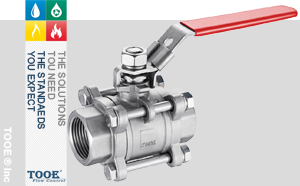

三片式不銹鋼球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼三片式球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

三片式不銹鋼球閥概述

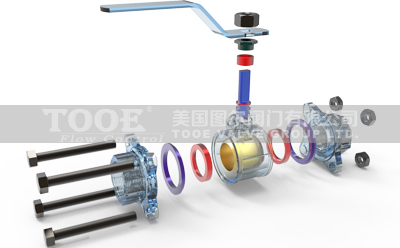

三片式不銹鋼絲扣球閥是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。三片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

三片式不銹鋼球閥參數

公稱通徑：DN8-DN100(1/4"-4")		閥體材質：WCB / CF8 / CF8M
公稱壓力：1.6Mpa-6.3Mpa		閥座材質：聚四氟乙烯PTFE
適用溫度：-20~180℃		球體材質：CF8 / CF8M
適用介質：水、油、氣		閥桿材質：SUS304 / SUS316
螺紋標準：ASME B1.20.1；BS21		填料材質：聚四氟乙烯PTFE
DIN 2999/259		設計標準：ASME B16.34
ISO228/1		壁厚標準：ASME B16.34
對焊標準：ASME B16.25		檢測標準：MSS SP-110 / EN 12266
承插焊標準：ASME B16.11		連接方式：絲扣螺紋/對焊/承插焊

三片式不銹鋼球閥特性

閥桿帶有防脫出裝置設計；鋼球球槽上有泄壓孔設計；采用脫蠟精密鑄造；多種螺紋端供選擇；可選擇掛鎖裝置。

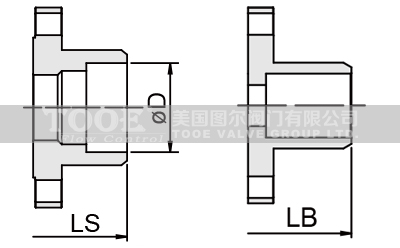

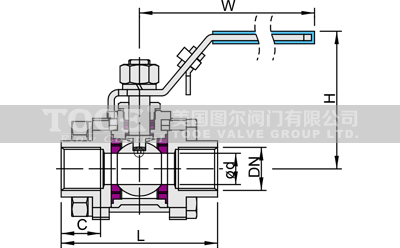

三片式不銹鋼球閥尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2""	3"	4"
d	10	10	15	20	25	32	38	48	65	76	98
L	55	55	62	70	80	92	105	123	162	180	225
H	59	59	59	65	67	80	90	99	120	135	163
W	95	95	105	125	125	150	170	170	200	240	290
C	12	12	14	15	17	19	20	23	28	30	34
LB	58	58	66	76	85	97	115	133	165	183	233
LS	55	55	62	70	80	92	105	123	162	180	225
扭矩N.M	3	4	5	8	10	15	22	26	45	78	110
