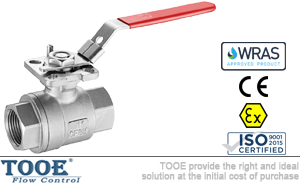

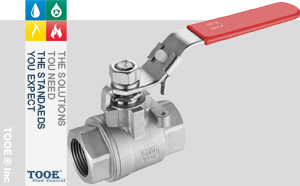

兩片式不銹鋼球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼兩片式球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

兩片式不銹鋼球閥概述

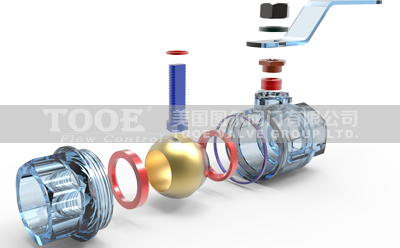

兩片式不銹鋼絲扣球閥是由兩片閥體夾住球體固定的，球閥在管路中主要用來做切斷、分配和改變介質的流動方向。兩片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

兩片式不銹鋼球閥參數

公稱通徑：DN8-DN100(1/4"-4")		閥體材質：WCB / CF8 / CF8M

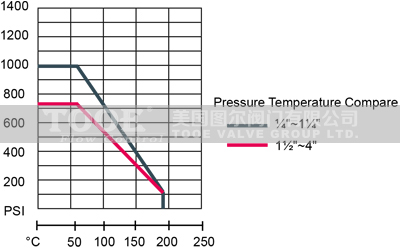

公稱壓力：1.6Mpa-4.0Mpa		閥座材質：聚四氟乙烯PTFE
適用溫度：-20~180℃		球體材質：CF8 / CF8M
適用介質：水、油、氣		閥桿材質：SUS304 / SUS316
螺紋標準：ASME B1.20.1		填料材質：聚四氟乙烯PTFE
BS21		設計標準：ASME B16.34
DIN 2999/259		壁厚標準：ASME B16.34
ISO228/1		檢測標準：MSS SP-110 / EN 12266
JIS B0203		連接方式：絲扣螺紋

兩片式不銹鋼球閥特性

閥桿帶有防脫出裝置設計；鋼球球槽上有泄壓孔設計；多種螺紋端供選擇；可選擇掛鎖裝置。

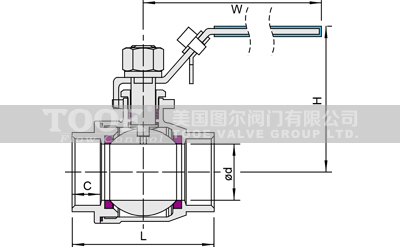

兩片式不銹鋼球閥尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2""	3"	4"
d	10	10	15	20	25	32	38	48	65	76	98
L	48	48	53	62	73	88	97	107	136	165	195
H	50	52	58	65	70	80	90	99	123	135	160
W	75	90	95	96	111	124	139	152	200	200	250
C	10	10.5	13.5	14	16.5	19	19	23.5	31.5	32	44
扭矩N.M	3	3	4	5.5	6	8	10	18	25	32	45

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口兩片式不銹鋼球閥"產品。
