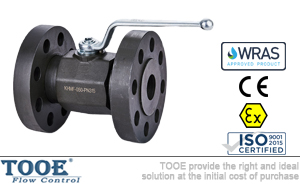

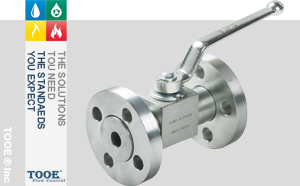

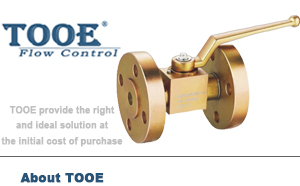

法蘭液壓球閥產品概述

KHBF(KHMF)法蘭液壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。液壓法蘭球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥門采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達315bar，適用于溫度-30℃~180℃的水、油、氣等介質中。

法蘭液壓球閥型號說明

KHBF/KHMF	—	016	—	PN40	—	1	1	1	2	—	02	—	X
1		2		3		4	5	6	7		8		9

1. 系列代號：KHBF(KHMF)系列液壓法蘭球閥
2. 公稱通徑：16、20、25、32、40、50；
3. 壓力范圍：40、63、100、160、250、315bar
4. 閥體材料：1-45#、2-304不銹鋼、3-316不銹鋼；
5. 球體材料：1-45#、2-304不銹鋼、3-316不銹鋼；
6. 工作溫度：1、-25℃~100℃；2、-30℃~170℃
7. 其他密封：1-NBR(丁晴橡膠)、2-FPM/FKM(氟橡膠)；
8. 手柄形式：01-C型鋅合金曲手柄 、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
9. 設計序號：由生產商定。

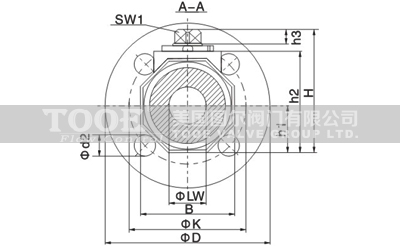

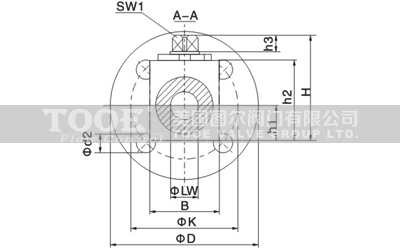

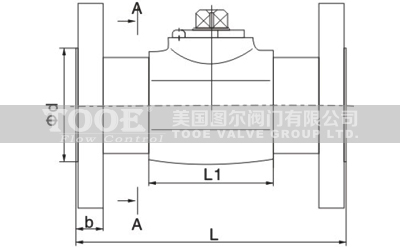

法蘭液壓球閥外形尺寸

型號	壓力	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z*
KHBF-16	40	15	130	47	95	45	14	65	38	16	63.5	19	46	11	12	4
KHBF-16	160	15	130	47	105	45	14	75	38	20	63.5	19	46	11	12	4
KHBF-16	315	15	130	47	128	45	18	90	38	26	63.5	19	46	11	12	4
KHBF-20	40	20	150	60	105	55	14	75	48	18	75	24	57	12	14	4
KHBF-25	40	25	160	65	115	65	14	85	57	18	82	28.5	64	12	14	4
KHBF-25	160	25	160	65	138	65	18	100	57	24	82	28.5	64	12	14	4
KHBF-25	250	25	160	65	148	65	22	105	57	28	82	28.5	64	12	14	4
KHBF-25	315	25	160	65	158	65	22	115	57	34	82	28.5	64	12	14	4

型號	壓力	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z*
KHMF-32	40	30	180	84	138	78	18	100	75	18	104.5	37.5	84	14	17	4
KHMF-32	160	30	180	84	155	78	22	110	75	26	104.5	37.5	84	14	17	4
KHMF-40	40	38	200	91	148	88	18	110	85	18	115.5	42.5	95	14	17	4
KHMF-40	160	38	200	91	168	88	22	125	85	28	115.5	42.5	95	14	17	4
KHMF-40	250	38	200	91	185	88	26	135	85	34	115.5	42.5	95	14	17	4
KHMF-40	315	38	200	91	195	88	26	145	85	38	115.5	42.5	95	14	17	4
KHMF-50	40	48	230	100	165	102	18	125	105	20	133	52.5	112.5	14	17	4
KHMF-50	63	48	230	100	178	102	22	135	105	26	133	52.5	112.5	14	17	4
KHMF-50	160	48	230	100	195	102	26	145	105	30	133	52.5	112.5	14	17	4
KHMF-50	250	48	230	100	198	102	26	150	105	38	133	52.5	112.5	14	17	8
KHMF-50	315	48	230	100	208	102	26	160	105	40	133	52.5	112.5	14	17	8
